蒸汽流量控制閥工作原理

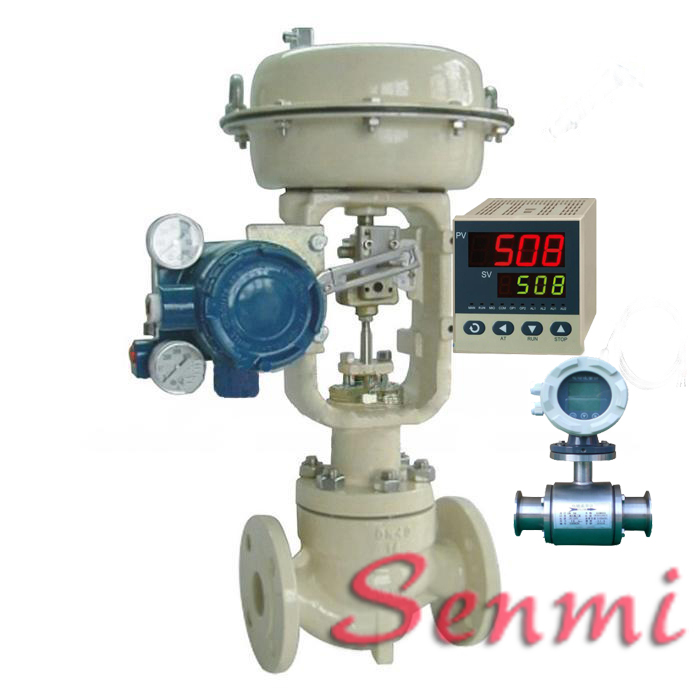

SM系列蒸汽壓力調節閥由執行機構和閥門本體兩部分構成。執行機構可選用氣動執行機構、電子式電動執行器、PS型智能電動執行機構或381型電動執行機構及用戶指定的執行機構。氣動執行機構結構牢靠、動作速度快、推力大、可手動、有閉鎖功能；電子式電動執行器采用內置式電子控制器模塊的一體化設計，可免去另配伺服放大器的麻煩；PS型智能電動執行機構接受DC4-20mA信號，且輸出DC4-20mA反饋信號，實現比例控制，它無須開蓋，可通過紅外遙控器完成閥位限位、扭矩設定，閥位校準等各種參數的調整；381型電動執行器性能好、價格低、通用性強。執行機構（或伺服放大器）接受輸入信號，產生驅動力，帶動閥桿動作，調節介質流量或壓力，同時，執行機構反饋一個閥的位置信號，與輸入信號比較，使調節閥始終處在與輸入信號相對應的位置上，完成伺服調節任務。蒸汽流量調節閥（一般稱減壓閥）是為了滿足電站、冶金、化工、石油等行業控制蒸汽流量大小的設備之一。如滿足除氧器、蒸發器、軸封汽、供熱、工業用汽等不同負荷時，不同蒸汽量的要求。其特點為采用單級或多級小孔節流罩，也可采用V型孔節流罩，通過閥芯上下移動來改變流通面積實現流量的調節。當閥門開啟時，蒸汽自徑向流入節流罩內，相互撞擊混合，然后沿軸向流至出口；為減輕蒸汽產生的噪音，一般增設小孔罩消音，使噪音很輕；密封面采用防沖刷設計，選用合理的耐沖刷不銹鋼材料，大大延長使用壽命；合理安排壓降，通道設計順暢，避免產生堵塞和渦流；平衡型閥芯設計使閥桿受力較小，操作機構較小。該閥調節平穩、振動輕、噪音低、磨損小、壽命長，該閥門采用簡易裝配結構，拆裝方便、維修簡單。
|
