氣動壓力調節閥采用氣動薄膜調節閥、和智能PID調節器+壓力變送器及3芯屏蔽線等附件組成，具有高控制精度,最高可達+0.2%的控制精度，調節性能及控制精度遠超過常規自力式壓力調節閥是一種壓力平衡式調節閥，采用籠式套筒導向、雙密封結構，配用多彈簧氣動薄膜執行機構，執行機構高度低、重量輕、裝備簡便。調節閥閥芯采用籠式套筒閥芯，將氣源壓力變換為閥芯的直線位移，自動的控制調節閥開度，達到對管道內流體的壓力連續調節。具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點。整體具有工作平穩、允許壓差大、流量特性精確噪音低等特點。特別適用于允許泄露小、閥前后壓差較大的工作場合。
氣動壓力調節閥壓力控制原理：
采用自反饋系統，通過壓力變送器(4)采集被調介質壓力的實時變化，經智能PID調節器(3)轉換為0-10V、或DC4-20mA的標準控制信號來控制閥門的開啟度，能直接對水、蒸汽、氣體、液體等介質的壓力實行自動PID調節和控制。
安裝知識：
（1）安裝位置，距地面要求有一定的高度，閥的上下要留有一定空間，以便進行閥的拆裝和修理。對于裝有氣動閥門定位器和手輪的調節閥，必須保證操作、觀察和調整方便。
（2）調節閥應安裝在水平管道上，并上下與管道垂直， 一般要在閥下加以支撐，保證穩固可靠。對于特殊場合下，需要調節閥水平安裝在豎直的管道上時，也應將調節閥進行支撐（小口徑調節閥除外）。安裝時，要避免給調節閥帶來附加應力）。
（3）調節閥的工作環境溫度要在（－30～+ 60） 相對濕度不大于95% 95% ，相對濕度不大于95%。
（4）調節閥前后位置應有直管段，長度不小于10倍的管道直徑（10D），以避免閥的直管段太短而影響流量特性。
（5）調節閥的口徑與工藝管道不相同時，應采用異徑管連接。在小口徑調節閥安裝時，可用螺紋連接。 閥體上流體方向箭頭應與流體方向一致。
（6）要設置旁通管道。目的是便于切換或手動操作， 可在不停車情況下對調節閥進行檢修。
（7）在安裝前要徹底清除管道內的異物，如污垢、焊渣等。
氣動壓力調節閥重點位置維護檢查：
1、閥座：因工作時介質滲入，固定閥座用的螺紋內表面易受腐蝕而使閥座松弛；
2、間體內壁：在高壓差和有腐蝕性介質的場合，閥體內壁、隔膜閥的隔膜經常受到介質的沖擊和腐蝕，必須重點檢查耐壓耐腐情況；
3、閥芯：閥芯是調節閥的可動部件之一，受介質的沖蝕較為嚴重，檢修時要認真檢查閥芯各部是否被腐蝕、磨損，特別是在高壓差的情況下，閥芯的磨損因空化引起的汽蝕現象更為嚴重。損壞嚴重的閥芯應予更換；
4、檢查密封填料：檢查盤根石棉繩是否干燥，如采用聚四氟乙烯填料，應注意檢查是否老化和其配合面是否損壞；

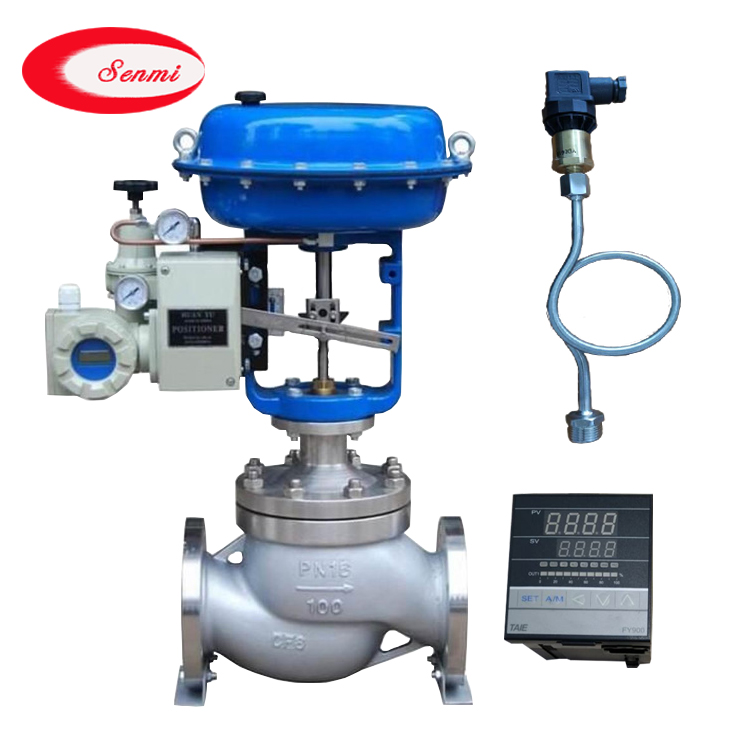

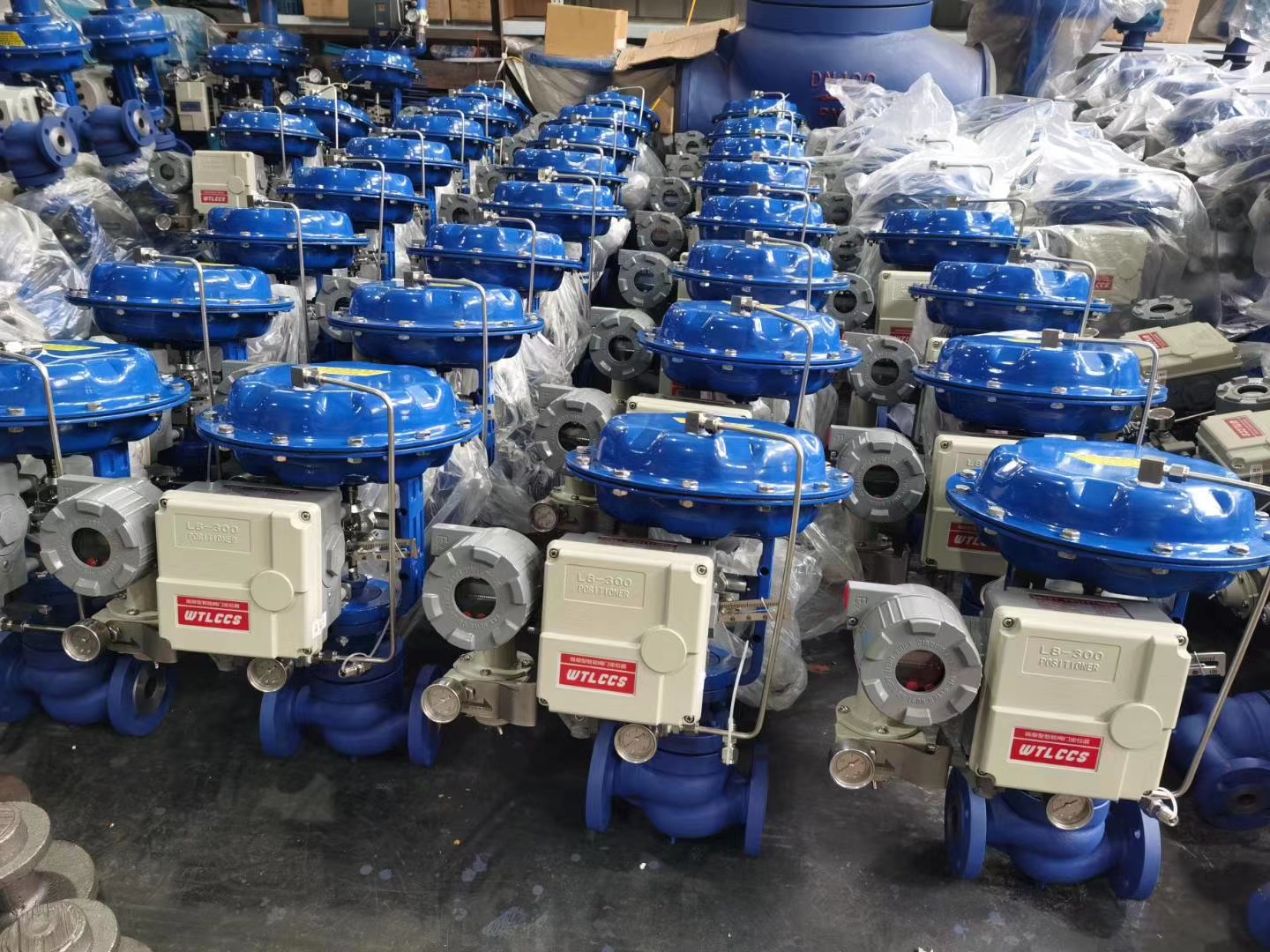

氣動壓力調節閥實物圖
|
