不銹鋼電動二通閥｜蒸汽電動二通閥

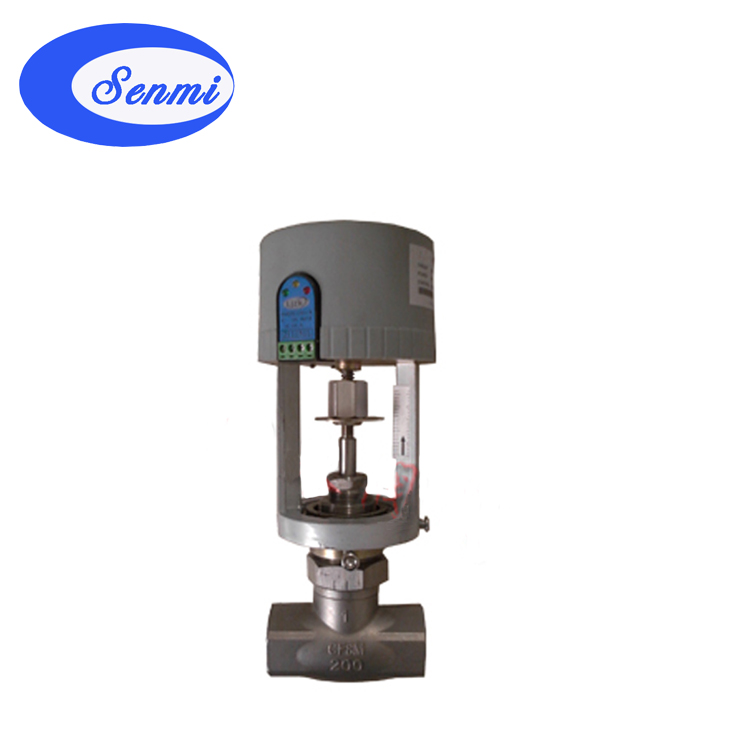

不銹鋼電動二通閥實體圖 蒸汽電動二通閥實體圖
一、不銹鋼電動二通閥用途
SMBL系列螺紋不鋼鋼電動調節二通閥,三通閥配以驅動控制裝置后,能調節蒸汽或者采暖,通風以及空調系統的流量,廣泛應用于暖空調系統中。
閥體：黃銅或青銅為鑄鋼
閥桿：不銹鋼1Cr18Ni9
閥桿密封件：丁青橡膠或聚四氟乙烯
二、蒸汽電動二通閥主要技術參數
公稱壓力：1.6Mpa
聯接方式：BSP平行內螺紋型(BS21)
介質溫度：120℃
介 質：水/蒸汽
三.蒸汽電動二通閥產品特點
★執行器選用鑄鋁支架及塑料外殼，體積小、重量輕
★選用永磁同步電機，并帶有磁滯離合機構，具有可靠的自我保護功能
★適合多種控制信號：增量(浮點)、電壓(0～10V)、電流(4～20mA)
★具有0～10V或4～20mA反饋信號(選配)
★傳動齒輪采用金屬齒輪，大大提高了驅動器的使用壽命
★功耗低、輸出力大、噪音小
★閥體有鑄銅、鑄鐵、鑄鋼、不銹鋼多種材質可供選擇，以適合不同工作介質及溫度的要求
★閥體有螺紋連接和法蘭連接兩種，安裝方便，其構造符合IEC國際標準
★閥體結構形式有兩通閥(單座)、兩通平衡閥(平衡式)、三通合流和三通分流閥
四.不銹鋼蒸汽電動二通閥產品功能
◆本系統適用于空調系統的新風機組冬/夏季溫度控制。
◆由溫度傳感器TE-1，比例積分溫度控制器TC-1和電動兩通調節閥TV－1組成送風溫度控制系統，安裝在送風管道的TE－1把檢測到的溫度信號傳送至TC－1，由TC－1將TE－1的檢測值與設定值不斷比較，同時不斷地輸出信號，控制TV
◆TV-1的開度連續可調。最終使TE－1測量的環境溫度保持在設定溫度范圍內。
◆當盤管后的溫度低于某限值時，低溫保護開關TS-1切斷送電機的電源，從而使 新風風閥關閉，防止盤管內的水結冰，漲裂盤管.
|
