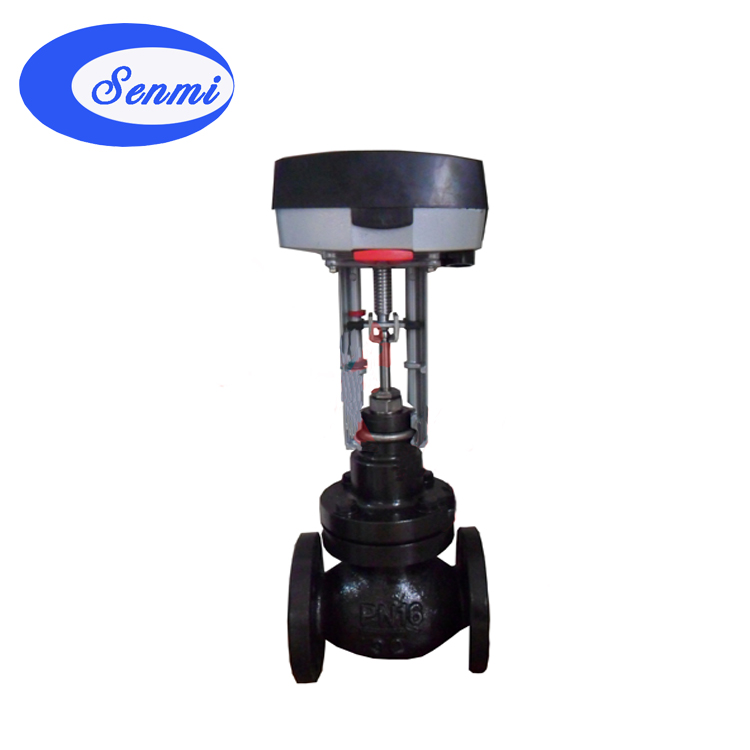

SMGDF電動執行器電動執行機構技術數據：
|
型號
|
電源
|
輸入信號
|
反饋信號
|
行程
|
推力
|
運行時間
|
手動調節
|
環境溫度
|
功率
|
|
SEM-1000
|
AC24V
|
0-10V、2-10V、4-20mA、
無源開關信號
|
2-10V、4-20mA（負載應≤500Ω）
|
20mm、
40mm
|
1000N
|
20mm時25S、
40mm時50S
|
有
|
-10~+60℃
|
15VA
|
|
SEM-2000
|
AC24V
|
0-10V、2-10V、4-20mA、
無源開關信號
|
2-10V、4-20mA（負載應≤500Ω）
|
20mm、
40mm
|
2000N
|
20mm時25S、40mm時50S
|
有
|
-10~+60℃
|
25VA
|
二、 SMGDF電動二通閥連接：
執行器不允許倒置安裝

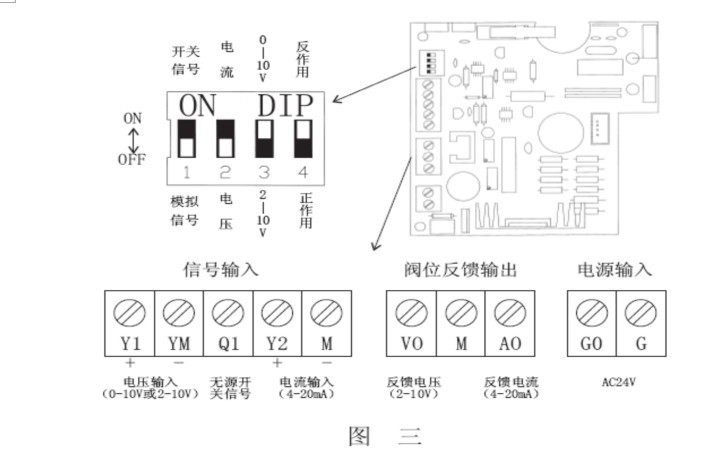

三、 撥碼開關與接線端子：
您需要打開塑料外蓋，才能進行接線與撥碼開關的設置。
撥碼開關：設置執行器運行模式。設置方法將在后面的模式選擇里詳細介紹。
請注意：當您改動撥碼開關后，必須將執行器斷電后再送電，或在通電狀態下將手柄扳起再放下，否則新的設置將無效。
接線端子：
電源輸入： G AC24V電源輸入。
G0 電源地線，與M相通。
閥位反饋輸出： AO 輸出（4-20mA）。注意：該輸出負載必須<500Ω！
M 地線，各種輸入輸出信號（電壓輸入除外）的公共地，與G0相通。
VO 電壓輸出（2-10V）。
信號輸入： M 地線，各種輸入輸出信號（電壓輸入除外）的公共地，與G0相通。
Y2 電流輸入（4-20mA）。
Q1 無源開關信號。
YM 電壓信號輸入的地線。此端子不與M或G0相通。當您的電壓信號與電源共用一根地線時，請將YM與M短路。見圖5。
Y1 電壓輸入（0-10V或2-10V）。
四、 執行器運行模式說明及對應操作：
本系列執行器根據輸入信號的變化而帶動閥桿做直行程運動，從而開、關閥門或將閥門保持在任何開度。根據輸入信號類型的不同，可分為三種運行模式。以下分別介紹每種模式的運行方式及設置和接線。
1、 無源開關信號模式：若您的輸入是無源開關量，則選此模式。請注意：必須
是無源信號！比如繼電器的無源干接點。
運行方式：執行器根據開關信號的通或斷，分別向開閥或關閥方向動作。若開關信號一直保持，則執行器將持續不斷地動作，直到走到完全開閥或關閥的位置，自動停止。不論執行器動作到任何位置，只要開關信號的狀態發生改變（由通到斷或由斷到通），執行器都將向相反的方向動作。
模式設置：1號撥碼：撥到“ON”位置。
4號撥碼：當需要“開關信號閉合時，執行器向上動作”，則撥到“ON”位置；當需要“開關信號閉合時，執行器向下動作”，則撥到“OFF”位置。其余的2、3號撥碼與本模式無關，可以任意。
接線： 無源開關信號的兩根線應接到執行器Q1和M端子上。
2、 電流輸入模式：若您的輸入是DC 4-20mA電流，則選此模式。
運行方式：執行器根據輸入電流信號的大小，可以帶動閥桿行走并停留在全行程的任意位置，從而實現閥門開啟度的任意調節。
模式設置：1號撥碼：撥到“OFF”位置。
2號撥碼：撥到“ON”位置。
４號撥碼：當需要“電流變小時，要求執行器向上動作”，則撥到“ON”位置；當需要“電流變小時，要求執行器向下動作”，則撥到“OFF”位置。
3號撥碼與本模式無關，可以任意。
接線： 電流信號的“正”端接執行器Y2端子，負端接M端子。
3、 電壓輸入模式：若您的輸入是DC 0-10V或2-10V電壓，則選此模式。
運行方式：執行器根據輸入電壓信號的大小，可以帶動閥桿行走并停留在全行程的任意位置，從而實現閥門開啟度的任意調節。
模式設置：1號撥碼：撥到“OFF”位置。
2號撥碼：撥到“OFF”位置。
３號撥碼：若輸入是0-10V，則撥到“ON”位置；若輸入是2-10V，撥到“OFF”位置。
４號撥碼：當需要“電壓變小時，要求執行器向上動作”，則撥到“ON”位置；當需要“電壓變小時，要求執行器向下動作”，則撥到“OFF”位置。

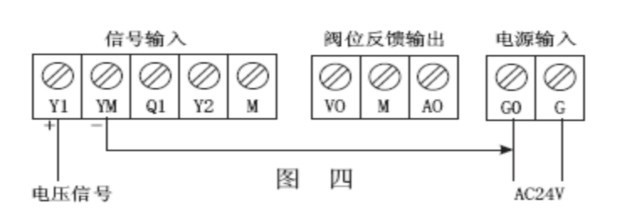

接線： 電壓信號的“正”端接執行器的Y1端子，負端接YM端子。這
與電流信號的接線有差別。另外，若您的電壓信號的負端與24V
電源的地線是同一根線，則需將YM與G0端子短接（見圖四）。
五、閥位反饋：
執行器運行期間，您可通過2-10V或4-20mA輸出信號隨時監視閥門運行位置。其正反方向與您設置的輸入信號一致。端子接線參照第三項說明。
六、運行：
正確安裝、設置、接線后，方可通電運行。每次通電后的50秒內，執行器會(huì )自動執行“自檢”程序，進行關閥，以便檢測運行狀態，同時確定行程端點。自檢期間，執行器將忽略外部信號。自檢結束，閥門關閉，執行器將根據施加的外部信號進行動作。
請注意：無論何種運行模式，也無論通電前閥門處于何種狀態（即使已完全關閉），此自檢過程都將執行一次。

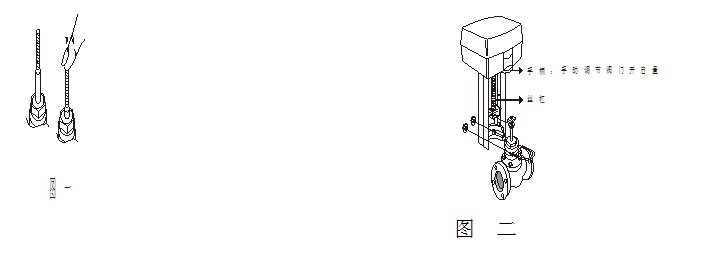

七、 手柄（見圖二）：
當需要手動調節閥門時，請將此手柄扳到豎直狀態，然后旋轉，帶動絲杠與閥桿動作。手柄的第二功能是電氣復位，在前面介紹撥碼開關時已講到。
八、 保養：
應定期給絲杠（見圖二）涂潤滑油。
|
