一、西門子電動溫控閥概述
西門子電動溫控閥控制器采用液晶顯示，設定直觀簡易，隨時顯示出水溫度。根據出水溫度的變化，與設定值比較，進行比例積分計算，輸出信號進行調節。現場出水溫度穩定，對負荷變化引起的波動迅速調整到位，并且不需要進行維護
二、應用領域
1、熱電廠及熱網換熱站
2、石化、輕紡、印染、食品、醫藥、造紙等熱能動力系統
3、住宅社區、高層建筑的采暖及生活用水系統
4、酒店賓館、機關院校、廠礦企業的采暖及生活供熱
5、文化、體育設施的采暖及熱水供應
三、性能特點
1、控制jing確：高精度溫度監控系統可保證調節參數jing確
2、運行穩定：PID調節功能可保證出口參數穩定
3、調節靈敏：工業級控制器、電動執行器反映迅速，保證采暖及生活熱水的舒適性要求
4、節能：可提高換熱設備或生產設備效率，節約能源
5、性能可靠：核心配件均采用廠商產品、集成熱工行業技術，性能、質量可靠。
6、斷電保護：執行器具有彈簧復位功能，當斷電后執行器自動復位使得閥門關閉，保護后面設備停電后不至受損。
7、高溫切斷：控制器有一路開關量輸出，可自行設定，超出設定值立即切斷。
7、全智能化：全自動無人職守、節省運行維護費用。
8、功能多樣：控制器可提供定時、報警等功能
9、安裝簡便：結構緊湊、占地空間小，設備可整體法蘭對接于熱力管網中，安裝快速簡便。
10、操作簡單：友善的控制界面，保證參數設定和指令輸入的正確操作，并
帶手動功能，保證以外情況下仍可正常使用。

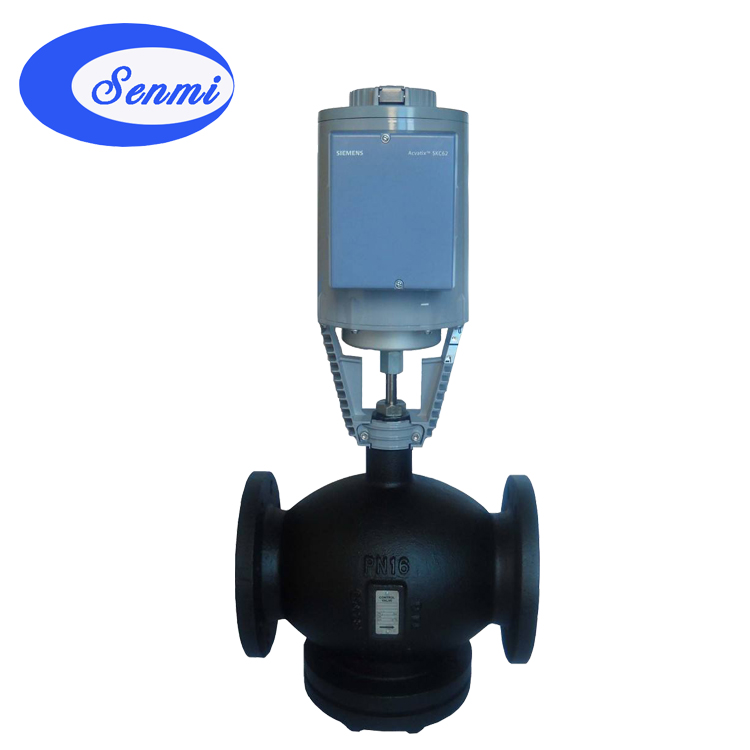

四、結構介紹：
1、液壓執行器采用西門子執行器
①電動執行器SQX62 額定推力700N,行程20mm，AC24V，DC0..10V，DC4..20mA，運行時間35s
②電動-液壓執行器SKD62 推力1000N,行程20mm， AC24V，DC0..10V,DC4..20mA
③電動-液壓執行器SKB62 推力2800N,行程20mm， AC24V,DC0..10V，DC4..20mA
④電動-液壓執行器SKC62 推力2800N,行程40mm， AC24V，DC0..10V/DC4..20mA
2、 西門子獨立現場通用控制器（RWD68）
• P及PI 響應的獨立電子式通用控制器
• AC 24 V 工作電壓
• 可通過應用編號選擇應用程序
• 主動式輸入信號的輸入值段可以選擇設定
• 輸出值的范圍和方向可以任意設定
• 兩個通用輸入點用于 Ni 1000, Pt 1000 的電阻溫度傳感器和0…10 V 信號
• 單位可設置為 °C, °F, % 或者無指定單位
• 一個模擬量輸出點輸出 DC 0…10 V 信號, 可以是正向或者反向
• 一個雙位輸出, 正向或者反向
• 一個數字量輸入點用于 晝 / 夜設定切換
• 無需額外工具即可通過控制器上的按鍵進入或者更改所有數據
3、西門子溫度侵入式傳感器QAE2121
西門子溫度傳感器QAE2121采集水溫用于控制或限制供水溫度 , 限制回水溫度 ,控制生活熱水溫度, 溫度范圍(－30－+130℃)。
●適應用暖通空調、環境和通風控制、工業制造智能樓宇高精度的溫度傳感器/溫度變送器
●浸入式溫度傳感器用于采集水管與水箱中的水溫
●浸入式溫度傳感器用于采集水管與水箱中的水溫
●高jing確度的線性鉑、鎳電偶測量元件
●套管浸入式安裝，維護省時方便【浸入式溫度傳感器】
●黃銅套管額定壓力：PNl0
4、閥體采用我公司生產的單閥座結構平衡式閥門，內部設有壓力平衡裝置，能夠抵消閥芯高壓降產生的推力，有效解決了高壓力現場關斷力的問題，從而降低了執行器的負荷，延長了執行器的壽命，并根據國內蒸汽現場的實際情況作了傳熱隔離措施，更加適應國內現場使用條件。適用于開路或閉路中的冷凍水，低壓熱水，生活熱水，高壓熱水，海水，熱油，飽和蒸汽和過熱蒸汽，介質溫度-25-350℃ 口徑：DN32-DN250。
五、運行環境要求：
1、-10℃<環境溫度≤55℃
2、環境濕度≤95％
3、海拔高度≤2000m
4、無水滴灰塵及油性灰塵之場所
5、無腐蝕易燃性之氣體、液體
6、堅固無振動之場所
7、確保良好的通風
8、室內安裝使用
|
