SVG3200電動二(兩)通閥|電動三通閥|電動比例調節閥
 |
 |
|
|
內螺紋電動調節閥(螺紋)
|
內螺紋電動三通調節閥
|
|
一、電動二通閥用途
SVG3200系列螺紋電動調節二通閥,三通閥配以驅動控制裝置后,能調節蒸汽或者采暖,通風以及空調系統的流量,廣泛應用于暖空調系統中。
閥體：黃銅或青銅為鑄鋼
閥桿：不銹鋼1Cr18Ni9
閥桿密封件：丁青橡膠或聚四氟乙烯
二、電動二通閥主要技術參數
公稱壓力：1.6Mpa
聯接方式：BSP平行內螺紋型(BS21)
介質溫度：120℃
介 質：水/蒸汽
三、電動二通閥型號及尺寸電動二通閥
|
型號
|
規格DN(mm)
|
流量系數(KV)
|
行程
|
關閉壓差
|
主要尺寸
|
|
L
|
H
|
|
VB-3200
|
DN25
|
10
|
19
|
1400
|
110
|
265
|
|
DN32
|
16
|
22
|
800
|
120
|
270
|
|
DN40
|
25
|
22
|
500
|
130
|
275
|
|
DN50
|
40
|
22
|
400
|
145
|
285
|
四、內螺紋電動調節閥型號及尺寸電動三通閥
|
型號
|
規格DN(mm)
|
流量系數
(KV)
|
行程
|
關閉壓差
(kpa)
|
主要尺寸
|
|
L
|
H
|
H1
|
|
VB-3300
|
DN25
|
10
|
19
|
1400
|
110
|
265
|
80
|
|
DN32
|
16
|
22
|
800
|
120
|
270
|
85
|
|
DN40
|
25
|
22
|
500
|
130
|
275
|
85
|
|
DN50
|
40
|
22
|
400
|
145
|
285
|
90
|

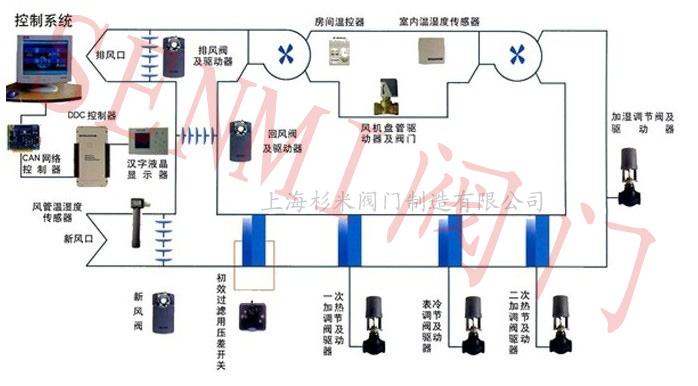

五、電動兩通調節閥控制系統原理圖
SENMI閥門專業生產電動兩通閥，電動二通閥,比例積分電動二通閥,電動二通調節閥,比例積分電動調節閥,比例積分調節閥,比例積分閥等,歡迎來電洽談!
|
