一、氣動對夾式金屬密封蝶閥 概述
氣動對夾式金屬密封蝶閥采用一個“U”型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能最佳的目的。因此被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上，是調節流量和截斷流體的最佳裝置。
 |
 |
|

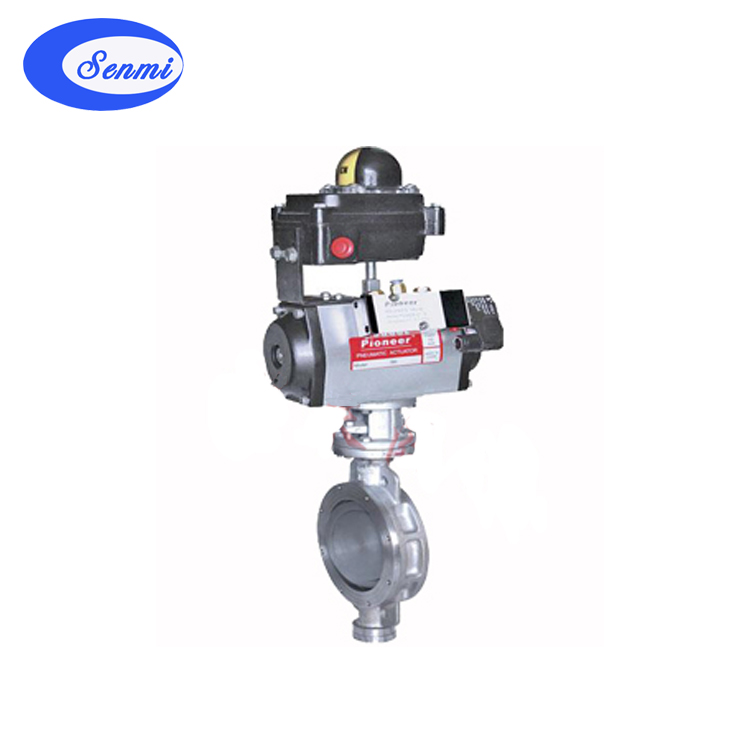

氣動對夾式金屬密封蝶閥
|
氣動對夾式金屬密封蝶閥 結構圖
|
二、氣動對夾式金屬密封蝶閥 特點
1、該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便；
2、本蝶閥采用不銹鋼“U”型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性；
3、本蝶閥的三維偏心距，經過嚴格的計算，“U”型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能；
4、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；
5、本蝶閥結構獨特，“開關”僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠；
6、耐高溫、耐低溫、耐腐蝕性。
三、氣動對夾式金屬密封蝶閥 采用標準
設計標準 :GB/T12238-1989
法蘭連接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999
四、氣動對夾式金屬密封蝶閥 執行機構
采用新型系列GT型氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
五、氣動對夾式金屬密封蝶閥 附件選項
根據不同控制和要求可選擇下列附件：
切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構
六、氣動對夾式金屬密封蝶閥 主要技術參數
|
公稱通徑
|
DN(mm)
|
50～1200
|
|
公稱壓力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
3.75
|
6.0
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
2.75
|
4.4
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
|
適用介質
|
水、蒸氣、油品、酸類腐蝕性等。
|
|
適用溫度
|
碳鋼 :-29℃～600℃ 不銹鋼-40℃～600℃
|
七、氣動對夾式金屬密封蝶閥 主要零件材質
|
零件名稱
|
材料
|
|
閥體
|
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
|
|
蝶板
|
鑄鋼、合金鋼(鍍硬鉻)、不銹鋼、鉻鉬鋼
|
|
密封圈
|
不銹鋼、聚內脂、抗磨材料
|
|
閥桿
|
2Cr13、1Cr13不銹鋼、鉻鉬鋼
|
|
填料
|
柔性石墨
|
八、氣動對夾式金屬密封蝶閥 外形尺寸
|
公稱通徑
|
結構長度
標準值
|
外形尺寸(參考值)
|
連接尺寸(標準值)
|
重量 (kg)
|
|
H
|
H2
|
A2
|
B2
|
PN0.6MPa
|
PN1.0MPa
|
|
毫米
|
英寸
|
L
|
D1
|
Z-d
|
D1
|
Z-d
|
|
50
|
2
|
43
|
112
|
625
|
245
|
72
|
110
|
4-14
|
125
|
4-18
|
11
|
|
65
|
21/2
|
46
|
115
|
625
|
245
|
72
|
130
|
4-14
|
145
|
4-18
|
12
|
|
80
|
3
|
49
|
120
|
645
|
245
|
72
|
150
|
4-18
|
160
|
8-18
|
14
|
|
100
|
4
|
56
|
138
|
675
|
355
|
92
|
170
|
4-18
|
180
|
8-18
|
16
|
|
125
|
5
|
64
|
164
|
715
|
355
|
92
|
200
|
8-18
|
210
|
8-18
|
26
|
|
150
|
6
|
70
|
175
|
800
|
355
|
92
|
225
|
8-18
|
240
|
8-22
|
28
|
|
200
|
8
|
71
|
208
|
850
|
250
|
170
|
280
|
8-18
|
295
|
8-22
|
44
|
|
250
|
10
|
76
|
243
|
925
|
250
|
170
|
335
|
12-18
|
350
|
12-22
|
68
|
|
300
|
12
|
83
|
283
|
1035
|
450
|
220
|
395
|
12-22
|
400
|
12-22
|
85
|
|
350
|
14
|
92
|
310
|
1070
|
450
|
220
|
445
|
12-22
|
460
|
16-22
|
121
|
|
400
|
16
|
102
|
340
|
1190
|
450
|
220
|
495
|
16-22
|
515
|
16-22
|
140
|
|
450
|
18
|
114
|
380
|
1250
|
650
|
280
|
550
|
16-22
|
565
|
20-26
|
190
|
|
500
|
20
|
127
|
410
|
1290
|
650
|
280
|
600
|
20-22
|
620
|
20-26
|
260
|
|
600
|
24
|
154
|
470
|
1455
|
850
|
380
|
705
|
20-26
|
725
|
20-30
|
380
|
|
700
|
28
|
165
|
550
|
1585
|
850
|
380
|
810
|
24-26
|
840
|
24-30
|
450
|
|
800
|
32
|
190
|
640
|
1700
|
1250
|
380
|
920
|
24-30
|
950
|
24-33
|
650
|
|
900
|
36
|
203
|
710
|
1965
|
1250
|
380
|
1020
|
24-30
|
1050
|
28-33
|
830
|
|
1000
|
40
|
216
|
770
|
2015
|
1250
|
380
|
1120
|
28-30
|
1160
|
28-36
|
1050
|
|
1200
|
48
|
254
|
890
|
2250
|
1250
|
380
|
1340
|
32-33
|
1380
|
32-39
|
1400
|
|
公稱通徑
|
結構長度 標準值
|
外形尺寸(參考值)
|
連接尺寸(標準值)
|
重量 (kg)
|
|
H
|
H2
|
A2
|
B2
|
PN1.6MPa
|
PN2.5MPa
|
|
毫米
|
英寸
|
L
|
D1
|
Z-d
|
D1
|
Z-d
|
|
50
|
2
|
43
|
112
|
625
|
245
|
72
|
125
|
4-14
|
125
|
4-18
|
11
|
|
65
|
21/2
|
46
|
115
|
625
|
245
|
72
|
145
|
4-14
|
145
|
8-18
|
12
|
|
80
|
3
|
49
|
120
|
645
|
245
|
72
|
160
|
8-18
|
160
|
8-18
|
15
|
|
100
|
4
|
56
|
138
|
675
|
355
|
92
|
180
|
8-18
|
190
|
8-22
|
17
|
|
125
|
5
|
64
|
164
|
715
|
355
|
92
|
210
|
8-18
|
220
|
8-26
|
27
|
|
150
|
6
|
70
|
175
|
800
|
355
|
92
|
240
|
8-22
|
250
|
8-26
|
29
|
|
200
|
8
|
71
|
208
|
850
|
250
|
170
|
295
|
12-22
|
310
|
12-26
|
45
|
|
250
|
10
|
76
|
243
|
925
|
250
|
170
|
355
|
12-26
|
370
|
12-30
|
69
|
|
300
|
12
|
83
|
283
|
1035
|
450
|
220
|
410
|
12-26
|
430
|
16-30
|
86
|
|
350
|
14
|
92
|
310
|
1070
|
450
|
220
|
470
|
16-26
|
490
|
16-33
|
122
|
|
400
|
16
|
102
|
340
|
1190
|
450
|
220
|
525
|
16-30
|
550
|
16-36
|
141
|
|
450
|
18
|
114
|
380
|
1250
|
650
|
280
|
585
|
20-30
|
600
|
20-36
|
191
|
|
500
|
20
|
127
|
410
|
1290
|
650
|
280
|
650
|
20-33
|
660
|
20-36
|
260
|
|
600
|
24
|
154
|
470
|
1455
|
850
|
380
|
770
|
20-36
|
770
|
20-39
|
380
|
|
700
|
28
|
165
|
550
|
1585
|
850
|
380
|
840
|
24-36
|
875
|
24-42
|
450
|
|
800
|
32
|
190
|
640
|
1700
|
1250
|
380
|
950
|
24-39
|
990
|
24-48
|
650
|
|
900
|
36
|
203
|
710
|
1865
|
1250
|
380
|
1050
|
28-39
|
1090
|
28-48
|
830
|
|
1000
|
40
|
216
|
770
|
2015
|
1250
|
380
|
1170
|
28-42
|
1210
|
28-56
|
1050
|
|
1200
|
48
|
254
|
890
|
2250
|
1250
|
380
|
1390
|
32-48
|
1420
|
32-56
|
1400
|
用戶注意：表中H1、H2、H3尺寸均可根據用戶需要加長(長桿蝶閥)，若需特殊材料定貨時提出。
|
公稱通徑
|
結構長度 標準值
|
外形尺寸(參考值)
|
連接尺寸 標準值
|
|
H
|
H2
|
A2
|
B2
|
PN40MPa
|
|
毫米
|
英寸
|
L
|
D1
|
Z-d
|
|
50
|
2
|
43
|
112
|
625
|
250
|
170
|
125
|
4-14
|
|
65
|
21/2
|
46
|
115
|
625
|
250
|
170
|
145
|
8-18
|
|
80
|
3
|
49
|
120
|
645
|
250
|
170
|
160
|
8-18
|
|
100
|
4
|
56
|
138
|
675
|
250
|
170
|
190
|
8-22
|
|
125
|
5
|
64
|
164
|
715
|
450
|
220
|
220
|
8-26
|
|
150
|
6
|
70
|
175
|
800
|
450
|
220
|
250
|
8-26
|
|
200
|
8
|
71
|
208
|
850
|
450
|
220
|
320
|
12-30
|
|
250
|
10
|
76
|
243
|
925
|
450
|
280
|
385
|
12-33
|
|
300
|
12
|
83
|
283
|
1035
|
650
|
280
|
450
|
16-33
|
|
350
|
14
|
92
|
310
|
1070
|
650
|
280
|
510
|
16-36
|
|
400
|
16
|
102
|
340
|
1190
|
650
|
280
|
585
|
16-39
|
|
450
|
18
|
114
|
380
|
|
|
|
610
|
20-39
|
|
500
|
20
|
127
|
410
|
|
|
|
670
|
20-42
|
注：法蘭標準：GB/T9113.1-2000 GB/T9113.2-2000 GB/T911.5.1-2000 GB/T9115.2-2000
用戶注意：表中H1、H2、H3尺寸均可根據用戶需要加長(長桿蝶閥)，若需特殊材料定貨時提出。
