氣動塑料蝶閥|UPVC塑料氣動球閥
一、氣動塑料蝶閥 概述
氣動塑料蝶閥重量輕、耐腐蝕性強，被應用于多個領域，如一般純水和生活飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業，品質得到廣大用戶的認可。
外型結構緊湊美觀
本體重量輕容易安裝
耐腐蝕性強，應用范圍廣
材質衛生無毒
耐磨損、容易拆卸，維護簡單易
 |
 |
|

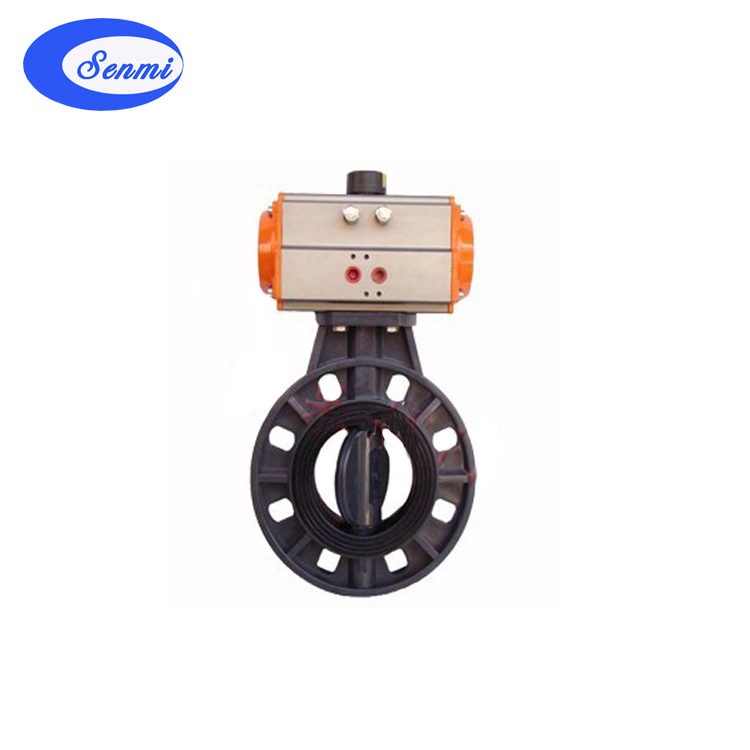

氣動塑料蝶閥
|
氣動塑料蝶閥 結構圖
|
二、氣動塑料蝶閥 主要參數
|
空氣驅動
|
壓縮空氣4-6bar(可帶手輪)
|
|
公稱通徑
|
50～300mm
|
|
公稱壓力
|
1.0～1.6Mpa
|
|
適用溫度
|
0～+60℃
|
|
連接方式
|
對夾
|
|
閥結構
|
A型
|
|
閥體材質
|
UPVC、CPVC、PP
|
|
閥芯材質
|
UPVC、CPVC、PP、PTFE
|
|
密封材質
|
FPM、EPDM、NBR
|
|
適用介質
|
PVC兼容的食品工業化學溶劑
|
|
|
限位開關、定位器、電磁閥、減壓閥
|
三、氣動塑料蝶閥 主要外型尺寸
|
通徑
|
英寸″
|
尺寸
|
|
L
|
D1
|
D2-ANSI
|
D2-JIS
|
D2-DIN
|
D3
|
H
|
N-φm-ANSI
|
N-φm-JSI
|
N-φm-DIN
|
|
50
|
2
|
43
|
56.5
|
120.39
|
120
|
125
|
165
|
103
|
4-19
|
4-19
|
4-18
|
|
65
|
2 1/2
|
47.5
|
70
|
139.44
|
140
|
145
|
185
|
113
|
4-19
|
4-19
|
4-18
|
|
80
|
3
|
47.5
|
79
|
152.4
|
150
|
160
|
201
|
115
|
4-19
|
4-19
|
4-18
|
|
100
|
4
|
57.2
|
103
|
190.5
|
175
|
180
|
229
|
135
|
8-19
|
8-19
|
8-18
|
|
125
|
5
|
66
|
130
|
216
|
210
|
210
|
257
|
165
|
8-22
|
8-23
|
8-18
|
|
150
|
6
|
74
|
151
|
241.55
|
240
|
240
|
285
|
177
|
8-22
|
8-23
|
8-23
|
|
200
|
8
|
87.5
|
200
|
298.5
|
290
|
295
|
343
|
210
|
8-22
|
8-23
|
8-23
|
|
250
|
10
|
110
|
255
|
362
|
355
|
350
|
411
|
240
|
12-25
|
12-25
|
12-23
|
|
300
|
12
|
129
|
311
|
432
|
400
|
400
|
490
|
297
|
12-25
|
12-25
|
12-23
|
