一、電動三通球閥產品概述
彬米公司生產的電動三通球閥是由角行程系列智能式執行機構和三通球閥組成,是一種旋轉類切斷調節閥門,電動三通球閥具有關閉嚴密,結構緊湊,重量輕,維修方便等優點。電動三通調節球閥廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制中。兩閥座密封電動三通球閥具有結構緊湊、外型美觀、密封性能好。電動三通球閥能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。四閥座密封三通球閥具有造型美觀、結構緊湊合理。電動三通球閥不僅可實現介質流向的切換,也可使三個通道相互連通,現時也可關閉任一通道,使另外兩個通道連通,靈活控制管路中介質的合流或分流。
 |
 |

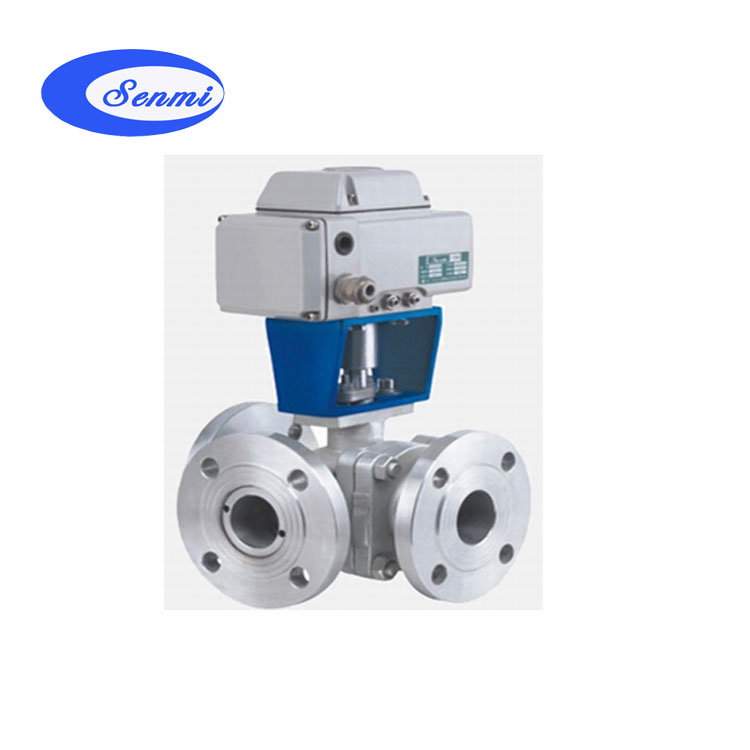

Q944電動三通球閥 (三通L型)
|
Q945電動三通球閥 (三通T型)
|
二、電動三通球閥主要技術參數及性能
公稱通徑 DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
允許壓差(MPa)
|
≤公稱壓力
|
動作范圍
|
0~90°
|
閥體形式
|
二段分體式鑄造閥體
|
閥蓋形式
|
整體式
|
壓蓋型式
|
螺栓壓緊式
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
|
連接方式
|
法蘭式、螺紋式(適用于1/2"~2")
|
閥芯形式
|
三通球型閥芯
|
流量特性
|
近似快開特性
|
泄露量Q
|
軟密封:零泄露;金屬密封:按GB/T4213-92,小于額定KV0.01%
|
基本誤差
|
±1%
|
回差
|
±1%
|
死區
|
≤1%
|
配置執行器型號
|
CHR、3810R、DZW、HQ、PSQ電動執行機構
|
控制方式
|
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4~20mA模擬量信號控制)
|
三、電動三通球閥執行器技術參數
電源電壓
|
AC220/380V,50/60Hz
|
輸出力矩
|
50N·M~2000N·M
|
動作范圍
|
0~90° 0~360°
|
動作時間
|
15秒/30秒/60秒
|
保護裝置
|
過熱保護
|
環境溫度
|
-30°~60°
|
手動操作
|
同附帶手柄操作
|
限位
|
電氣、機械二重限位
|
防護等級
|
相當于IP-65
|
防爆等級
|
ExdII BT4;特殊要求可定制ExdII BT6
|
位置測量
|
可選裝開關或電位計
|
驅動電機
|
8W/E
|
進線接口
|
PE1/2〞進線線鎖
|
四、電動三通球閥主要零件材料
零件名稱
|
材料名稱
|
閥體
|
WCB
|
304(CF8)
|
316(CF8M)
|
316L(CF3M)
|
球體
|
2Cr13+氮化處理
|
304
|
316
|
316L
|
閥桿
|
2Cr13
|
304
|
316
|
316L
|
密封圈
|
聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
|
適用介質
|
水、氣體、蒸汽、油品等
|
硝酸等腐蝕性介質
|
醋酸等腐蝕介質
|
尿素等腐蝕性介質
|
五、電動三通球閥控制方式
電動三通球閥分L型和T型,介質流通方向見下圖。L型電動三通球閥適用于介質流向的切換,能使相互垂直的兩個通道連通:T型電動三通球閥適用于介質的分流、合流或流向切換,T型孔道可以使三個通道互相連通或使其中兩個通道連通,電動三通球閥一般采用三個閥座結構,亦可根據用戶要求采用四閥座結構。
 |
|
電動三通球閥流向示意圖
|
|
六、電動三通球閥外形圖
|
 |
|
|
電動三通球閥
|
|
七、電動三通球閥安裝連接尺寸
公稱通徑 DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
L
|
150
|
150
|
180
|
200
|
220
|
240
|
260
|
280
|
320
|
380
|
440
|
550
|
L1
|
75
|
75
|
90
|
100
|
110
|
120
|
130
|
140
|
160
|
190
|
220
|
275
|
H
|
配HR
|
275
|
280
|
287
|
312
|
312
|
325
|
335
|
365
|
400
|
420
|
440
|
470
|
配HQ
|
360
|
370
|
380
|
392
|
392
|
415
|
425
|
445
|
490
|
510
|
530
|
560
|
W
|
157
|
157
|
157
|
157
|
208
|
208
|
256
|
256
|
256
|
256
|
256
|
256
|
PN1.6MPa法蘭連接尺寸
|
D
|
95
|
105
|
115
|
140
|
150
|
165
|
185
|
200
|
220
|
250
|
285
|
340
|
D1
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
180
|
210
|
240
|
295
|
D2
|
46
|
56
|
65
|
76
|
84
|
99
|
118
|
132
|
156
|
184
|
211
|
266
|
n-φd
|
4-14
|
4-14
|
4-14
|
4-18
|
4-18
|
4-18
|
4-18
|
8-18
|
8-18
|
8-18
|
8-22
|
12-22
|
PN2.5MPa法蘭連接尺寸
|
D
|
95
|
105
|
115
|
140
|
150
|
165
|
185
|
200
|
235
|
270
|
300
|
360
|
D1
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
190
|
220
|
250
|
310
|
D2
|
46
|
56
|
65
|
76
|
84
|
99
|
118
|
132
|
156
|
184
|
211
|
274
|
n-φd
|
4-14
|
4-14
|
4-14
|
4-18
|
4-18
|
4-18
|
8-18
|
8-18
|
8-22
|
8-26
|
8-26
|
12-26
|
PN4.0MPa法蘭連接尺寸
|
D
|
95
|
105
|
115
|
140
|
150
|
165
|
185
|
200
|
235
|
270
|
300
|
375
|
D1
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
190
|
220
|
250
|
320
|
D6
|
40
|
51
|
58
|
66
|
76
|
88
|
110
|
121
|
150
|
176
|
204
|
260
|
n-φd
|
4-14
|
4-14
|
4-14
|
4-18
|
4-18
|
4-18
|
8-18
|
8-18
|
8-22
|
8-26
|
8-26
|
12-30
|
PN6.4MPa法蘭連接尺寸
|
D
|
105
|
130
|
140
|
155
|
170
|
180
|
205
|
215
|
250
|
295
|
345
|
415
|
D1
|
75
|
90
|
100
|
110
|
125
|
135
|
160
|
170
|
200
|
240
|
280
|
345
|
D6
|
40
|
51
|
58
|
66
|
76
|
88
|
110
|
121
|
150
|
176
|
204
|
260
|
n-φd
|
4-14
|
4-18
|
4-18
|
4-22
|
4-22
|
4-22
|
8-22
|
8-22
|
8-26
|
8-30
|
8-33
|
12-36
|
八、電動三通球閥產品選型
(1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
(2)執行器參數:電源電壓、控制方式、控制信號(4-20mA,1-5V)、作用方式(電-開式,電-關式)
盡量詳細提供以上技術參數,方便我公司銷售及技術人員為您準確選型。如有任何疑問.您可以致電給我們,我們一定會(huì )盡心盡力為您提供優質的服務! |
