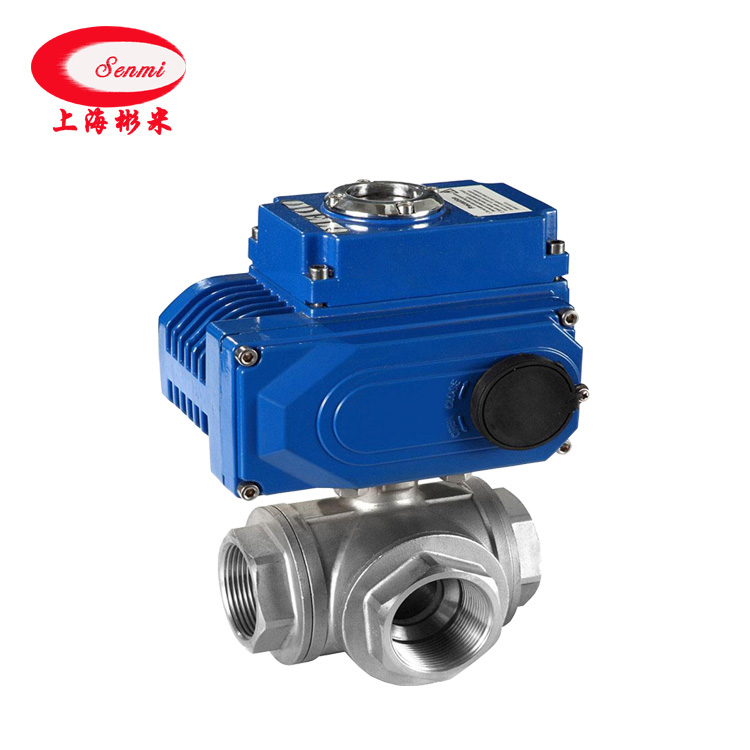

Q914F電動內螺紋三通球閥、Q915F電動三通球閥產品應用
SENMI電動三通球閥L型（Q914F）、T型（Q915F）適用于液休、氣體、蒸汽等介質的配比調節與控制。是綜合國內外先進技術而開發的新型三通切換型調節球閥。
Q914F、Q915F的說明
1．電動螺紋三通球閥有兩座和四座密封結構，三通球閥流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度，纖維顆粒狀的流體。也適用于密封要求較嚴格的場合。

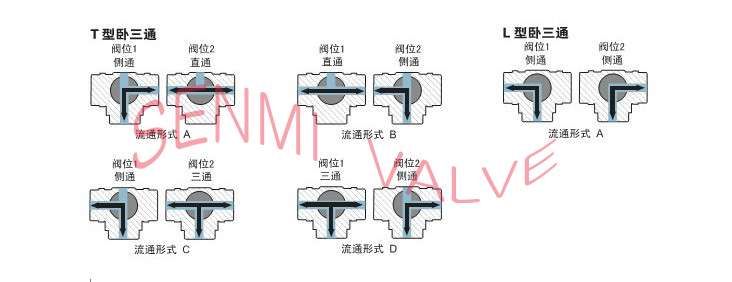

2．兩閥座密封電動三通球閥它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉(如流向下圖A)。
3．四閥座密封電動三通球閥它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路是介質的合流或分流(如流向下圖B)。
4．T型閥芯孔道可使三條正交的管道互相連通或切換，起分流或合流作用；L型孔道連接相互正交的兩管道。使另一條孔道切斷，起改變介質流向作用。
電動內螺紋三通球閥的材料材質
|
公稱通徑mm
|
DN15-DN300
|
|
材料代號
|
C(WCB)
|
P(304)
|
R(316)
|
|
主要零件
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
球體
|
2Cr13、(304)
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|
閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|
閥座密封
|
增強聚四氟乙烯 、對位聚苯
|
|
填料
|
聚四氟乙烯 、柔性石墨
|
|
適用工況
|
適用介質
|
蒸汽、水、油品
|
硝酸堿類腐蝕性介質
|
醋酸類腐蝕性介質
|
|
適用溫度
|
聚四氟乙烯≤180℃，對位聚苯≤300℃
|
Q914F、Q915F電動球閥的技術參數
|
公稱通徑DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
流量系系數KV
|
17
|
33
|
62
|
95
|
146
|
232
|
350
|
439
|
810
|
1205
|
1912
|
|
|
公稱壓力PN(MPa)
|
1.6、2.5、4.0、6.4
|
|
球芯轉角
|
0~90°
|
|
球芯型式
|
L型或T型
|
|
流量特性
|
快開式或比例調節式
|
|
連接形式
|
法蘭式、管螺紋式(G”)
|
|
電動執行機構
|
型號
|
HL系列、3810R系列、PSQ系列、HQ或QB型
|
|
電源電壓
|
AC220V、AC380V、DC24V
|
|
作用形式
|
開關型/調節型(隔爆型)
|
|
調節型
|
信號范圍
|
0～10mA、4～10mA 、1-5VDC
|
|
開關型
|
電信號
|
AC220V、AC380V、DC24V；反饋信號：有源觸點信號或無源觸信號
|
|
氣動執行機構
|
型號
|
DA、GT系列；AW系列
|
|
氣源壓力
|
0.3～0.7MPa(凈化壓縮空氣)
|
|
配用附件
|
電-氣閥門、空氣過濾減壓器、電磁閥、閥位回訊器、手動操作機構
|
|
調節型
|
輸入信號
|
電信號：DC 0～10mA、4～10mA；氣信號：0.14～0.55MPa
|
|
二位切換型
|
回信電壓
|
AC220V/DC24V/DC110V
|
L型電動三通球閥（Q914F）和T型電動三通球閥（Q915F）的連接尺寸： 內螺紋連接電動L型三通球閥的連接尺寸
|
SIZE
|
d
|
L
|
H
|
D1
|
B
|
W1
|
W2
|
h
|
|
1/2″
|
12.7
|
64
|
53
|
97
|
32.0
|
22.4
|
35.0
|
10-24UNC
|
|
3/4″
|
16.0
|
76
|
63
|
126
|
38.0
|
22.4
|
35.0
|
10-24UNC
|
|
1″
|
20.0
|
87
|
66
|
126
|
43.5
|
22.4
|
35.0
|
10-24UNC
|
|
11/4″
|
25.0
|
96
|
81
|
145
|
48.0
|
22.4
|
35.0
|
10-24UNC
|
|
11/2″
|
32.0
|
114
|
83
|
145
|
57.0
|
25.4
|
38.1
|
1/4-20UNC
|
|
2″
|
38.1
|
142
|
96
|
204
|
71.0
|
25.4
|
38.1
|
1/4-20UNC
|
內螺紋連接電動T型三通球閥的連接尺寸
|
SIZE
|
d
|
L
|
H
|
D1
|
B
|
F
|
G
|
W1
|
W2
|
h
|
|
1/2″
|
12.7
|
75
|
59
|
126
|
71.0
|
235
|
37.5
|
22.4
|
35.0
|
10-24UNC
|
|
3/4″
|
16
|
85
|
64
|
126
|
81.5
|
390
|
42.5
|
22.4
|
35.0
|
10-24UNC
|
|
1″
|
20
|
100
|
80
|
145
|
102.0
|
505
|
51.5
|
22.4
|
35.0
|
10-24UNC
|
|
11/4″
|
25
|
115
|
90
|
145
|
108.5
|
510
|
57.5
|
25.4
|
38.0
|
10-24UNC
|
|
11/2″
|
32
|
125
|
96
|
204
|
121.0
|
580
|
63.0
|
25.4
|
38.1
|
1/4-20UNC
|
|
2″
|
38.1
|
148
|
106
|
204
|
138.5
|
655
|
73.0
|
25.4
|
38.1
|
1/4-20UNC
|
