ZRSX電動小流量調節閥概述：
ZRSX系列電動小流量調節閥體積小、重量輕、性能高、用于微小流量的精確控制。例如在精密化工，科研機構中使用其來對流量及壓力等進行精密的微控。閥體的設計壓力可達32MPa。
采用頂導向結構，閥體結構緊湊、體積小、重量輕、美觀精致；閥體流路嚴格安等截面 低流阻設計，壓降損失小；閥芯采用加強型閥桿單導向結構式，因而工作穩定性極佳，特別能承受高速流體對閥芯的沖擊；Kv值較小，多用于精確控制微小流量的場合，如精細化工、食品添加劑、醫藥、電子等行業。

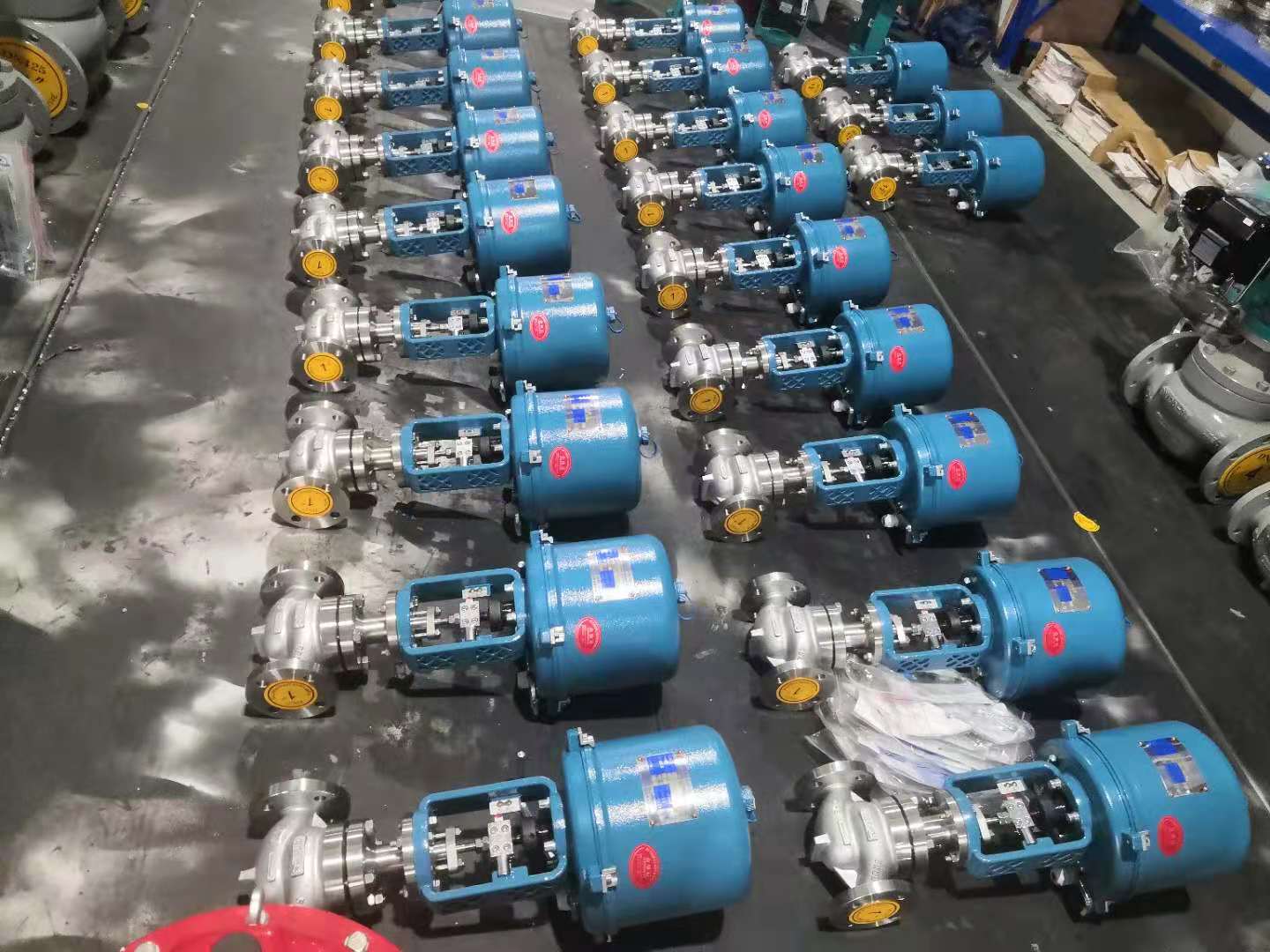

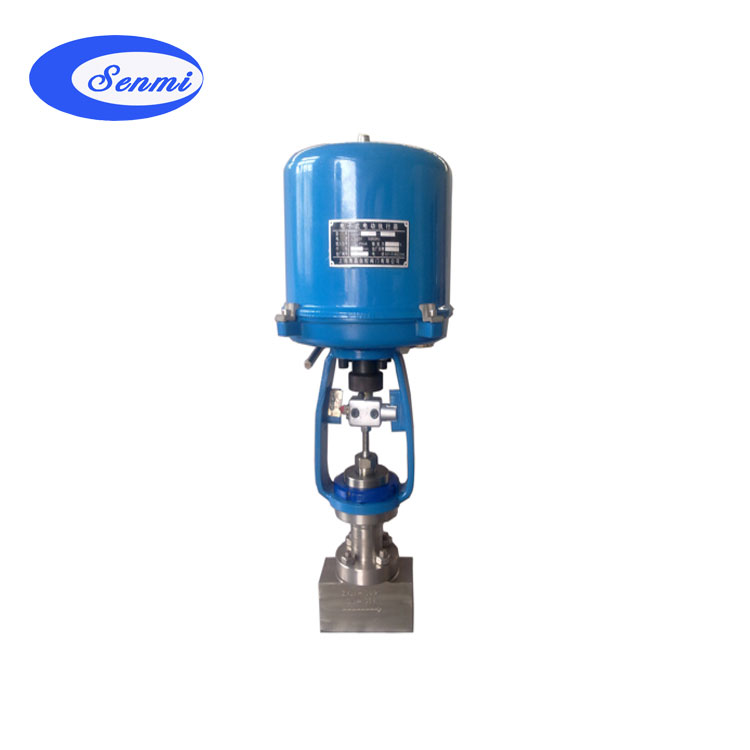

蒸汽電動調節閥實物圖
電動小流量調節閥規格參數
驅動類型：電動(齒輪轉動型)
公稱通徑：G 1/8" ~1"
公稱壓力：Class150~Class600(PN16~PN100)
溫度范圍：-196℃~540℃
材料范圍：碳鋼，不銹鋼，雙相不銹鋼，Inconel,Monel,Hastelloy,Ti等
泄漏等級：ANSI IV級，V級或VI級
閥蓋類型：標準型，伸長型，低溫型，波紋管，保溫夾套型
電動小流量調節閥技術參數及性能：
閥體部分：
| 閥體型式： |
直通鍛造閥體 |
| 公稱通徑： |
DN5、8、10、15、20、25mm |
| 公稱壓力： |
PN 1.6、2.5、4.0、6.4、10、16、20、32 Mpa |
| CLASS 150、300、 600、900、1500 Lb |
| JIS 10K、20K、30K、40K |
| 連接方式： |
螺紋：NPT、PT（適用于 1”以下） |
| 焊接：SW、BW |
| 法蘭距： |
符合IEC 534 |
| 閥蓋形式： |
閥體一體型 |
| 填 料： |
V型聚四氟乙烯、柔性石墨填料等 |
| 密封墊： |
金屬夾石墨密封墊、聚四氟乙烯墊 |
| 執行機構： |
氣動：多彈簧執行機構 |
| 電動：3810L系列 、PSL系列 |
閥內部件：
| 閥芯型式： |
單座柱塞 |
| 流量特性： |
等百分比、線性 、快開 |
| 內件材質： |
標準材質組合及使用溫度、壓力范圍請參閱附錄 |
表1．可提供的用戶選擇
| 閥體 |
型式 |
直通 |
閥蓋 |
型式 |
閥體一體型 |
| 材質 |
WCB、WC9、304、316等 |
材質 |
WCB、WC9、304、316等 |
| 閥芯 |
特性 |
直線、等百分比、快開 |
填料 |
“V”型PTFE、柔性石墨 |
| 材質 |
304、304+STL/PTFE、316、316+STL/PTFE |
| 執行器 |
氣動:見表5 |
| 電動:見表5 |
| 定位器 |
電氣閥門定位器、智能型數字定位器 |
| 附件 |
電磁閥、閥位反饋器、手操機構、保位閥、空氣過濾減壓器等 |
|
