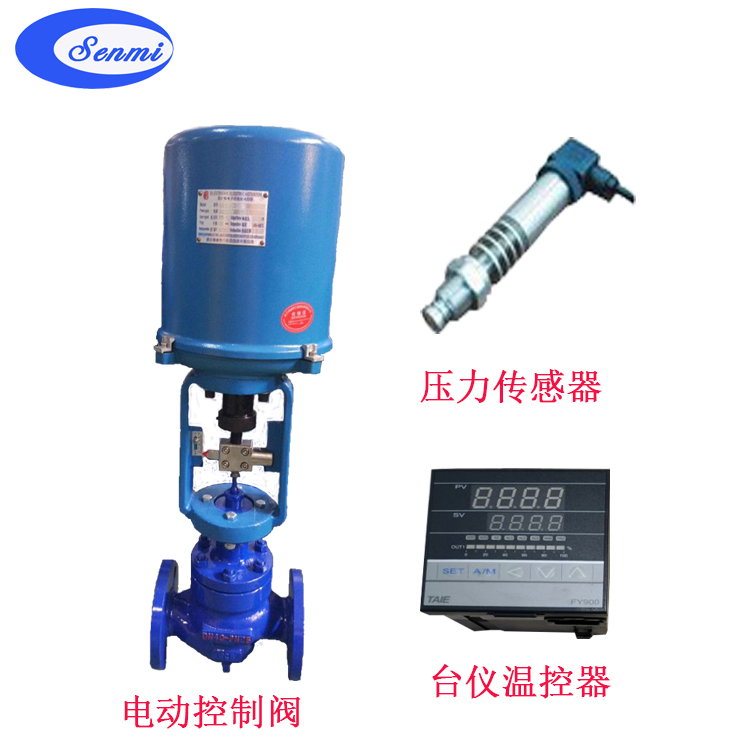

電動壓力調節閥 概述

　　電動壓力調節閥由精小型電動調節閥配用原裝進口PID壓力控制儀及原裝進口壓力傳感器組成(還可選擇分時段智能控制壓力),控制精度高,電動壓力調節閥流道呈S流線型，選用進口密封環。整體具有工作平穩、允許壓差大、流量特性精確噪音低等特點。特別適用于允許壓差小、閥前后壓差較大的工作場合。本系列產品有常溫型、高溫型、低溫型、調節切斷型、波紋管密封型等多種型式。產品公稱壓力等級有PN1.6、4.0 6.4、10.0；閥體口徑范圍DN20-DN300；適用流體溫度-150℃ -+560℃范圍內多種檔次；泄露等級氛分為Ⅳ級、Ⅴ級、Ⅵ級；流量特性有直線、等百分比。多種規格可供選擇.

電動壓力調節閥 主要零件材料及結構圖

1	閥體	WCB	CF8	CF8M	CF3M
2	閥座	304	304	316	316L
3	閥芯	304	304	316	316L
4	導向套	WCB	CF8	CF8M	CF3M
5	閥蓋	WCB	CF8	CF8M	CF3M
6	閥桿	304	304	316	316L
7	填料	PTFE/柔性石墨
8	彈簧	65Mn	304	316	316L
9	螺母	304	304	316	316L

電動壓力調節閥 主要技術參數注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。
高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。

公稱通徑DN(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數  (KV)	直線	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1100	1760
	等百  分比	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
額定行程L(mm)		16		25			40			60			100
公稱壓力PN(MPa)		1.6 2.5 4.0 6.4 10.0
執行機構型號	PSL	201/202		204			208			312			320
	3810L	3810LSA-08		3810LSA-20			3810LSB-30			3810LSB-50			3810LSC-65
固有流量特性		直線、等百分比
固有可調比		50：1
工作溫度t(℃)		普通型：鑄鋼-40-250；鑄不銹鋼-60-250 散熱型：鑄鋼-40-450；鑄不銹鋼-60-450
輸入信號		0-10mADC、4-20mADC、220VAC(開關信號)
電源電壓		220VAC 50Hz

電動壓力調節閥 電動執行機構1、電動執行機構主要性能參數

型號		額定輸出力N		速度mm/s		技術參數
PSL	381L	PSL	381L	PSL	381L	PSL	381L
201	381LSA-08 381LXA-08	1000	800 800	0.25	4.2 4.2	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線)  輸出信號：DC4～20mA 防護等級：IP67 帶手輪	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線)  輸出信號：DC4～20mA 防護等級：相當IP55 隔爆標志：ExdⅡBT4 帶手柄
202	381LSA-20 381LXA-20	2000	2000 2000	0.50	2.1 2.1
204	381LSB-30 381LXB-30	4500	3000 3000	0.50	3.5 3.5
208	381LSB-50 381LXB-50	8000	5000 5000	1.00	1.7 1.7
312	381LSC-65	12000	6500	0.60	2.8
325	381LSC-99	25000	10000	1.0	2.0

2、電動壓力調節閥主要性能指標

項目			指標值
基本誤差％			配3610L±2.5； 帶定位器 ±1.0
回差％			配361L ±2.0； 配PSL±1.0
死區％			1.0
始終點偏差％	電開	始點	±2.5
		終點	±2.5
	電關	始點	±2.5
		終點	±2.5
可調范圍			50：1
額定行程偏差％			2.5
泄量量L/H			符合JB/T7387-94 IV級 小于閥的額定容量×10-4

3、、允許壓差

公稱通徑		20				25	40		50	65	80	100	150		200	250	300
閥座直徑		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
執行機構		允許壓差△P(MPa)
配PSL	PSL202	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	PSL204						4.31	2.76	1.76	1.04	0.69	0.44
	PSL208									1.86	1.23	0.78	0.50	0.35	0.20
	PSL320												1.26	0.87	0.49	0.32	0.22
配361L	381LSA-20	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	381LSB-50						4.79	3.06	1.96	1.16	0.76	0.49
	381LSC-65									1.51	0.99	0.64	0.41	0.28
	381LSC-99												0.63	0.44	0.25	0.16	0.11

注:實際配置需根據具體工藝參數確定。如果允許壓差一清楚或最大工作壓差超出列表范圍，請與我們聯系，采取適當方法可解決

電動壓力調節閥 主要外型尺寸

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
結構長度  (L)	PN16/25	185	200	205	222	250	276	298	350	410	451	600	670	735
	PN40	190	205	210	230	255	285	310	355	425	460	615	685	750
	PN64、100	200	210	220	251	286	311	337	394	440	475	630	700	765
常溫型  (H)	PN16/25	699	711	728	728	731	827	839	857	895	1140	1160	1305	1512
	PN40	679	721	738	738	741	837	849	867	905	1150	1180	1335	1565
	PN64/100	682	733	750	750	753	849	861	879	917	1180	1240	1385	1605
高溫型  (H)	PN16/25	849	861	893	893	901	975	1024	1067	1250	1400	1420	1513	1670
	PN40	859	871	903	903	911	985	1034	1077	1260	1415	1440	1545	1690
	PN64/100	875	885	915	915	923	997	1055	1095	1280	1450	1465	1575	1720
H1	PN16/25	53	58	68	73	80	90	98	108	123	140	168	203	230
	PN40	53	58	68	73	80	90	98	115	135	150	188	223	255
	PN64/100	63	68	75	83	88	100	105	125	148	170	203	235	265
