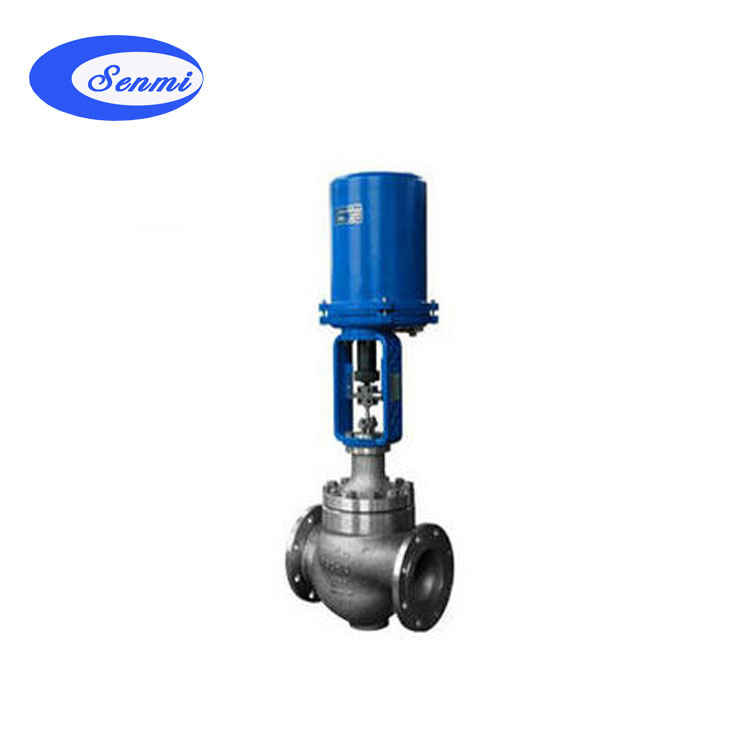

電動籠式調節閥概述
SMZRST系列電動籠式調節閥集合了單座單級多孔籠式調節閥和多級套筒閥各種優點，獨特的對稱多孔籠式閥減壓不僅可以適應氣體節流擴散與膨脹對控制高壓差可能出現的閃蒸和氣蝕有獨特的作用，可量身定做各種流量系數滿足客戶更家細致的工藝要求，可選擇多彈簧氣動簿膜機構或電動執行機構等。
電動籠式調節閥技術參數及性能：
閥體部分：
| 閥體型式： |
直通鑄造球型閥 |
| 公稱通徑： |
DN20 、25 、32 、40 、50 、65 、80 、100 、200 |
| 公稱壓力： |
PN 1.6、2.5、4.0、6.4、10.0Mpa |
| ANSI 150、300、 600Lb |
| JIS 10K、20K、30K、40K |
| 連接方式： |
法蘭：FF、RF、RTJ、等 |
| 螺紋：（適用于 1”以下） |
| 焊接：SW、BW |
| 法蘭距： |
符合IEC 534 |
| 閥蓋形式： |
標準型、加長型（散熱、低溫、波紋管密封） |
| 填 料： |
V型聚四氟乙烯、柔性石墨填料等 |
| 密封墊： |
金屬夾石墨密封墊、聚四氟乙烯墊 |
| 執行機構： |
氣動：多彈簧執行機構 、單彈簧執行機構 |
| 電動：3810L系列 、PSL系列 |
閥內部件：
| 閥芯型式： |
二級籠式套筒 |
| 流量特性： |
等百分比、線性 、快開 |
| 內件材質： |
標準材質組合及使用溫度、壓力范圍請參閱附錄 |
表1．可提供的用戶選擇
| 閥體 |
型式 |
直通 |
閥蓋 |
型式 |
標準、加長型 |
| 材質 |
WCB、WC9、304、316等 |
材質 |
WCB、WC9、304、316等 |
| 閥芯 |
特性 |
直線、等百分比、快開 |
填料 |
“V”型PTFE、柔性石墨、波紋管 |
| 材質 |
304、304+STL/PTFE
316、316+STL/PTFE |
| 執行器 |
氣動:見表6 |
| 電動:見表5 |
| 定位器 |
電氣閥門定位器、智能型數字定位器 |
| 附件 |
電磁閥、閥位反饋器、手操機構、保位閥、空氣過濾減壓器等 |

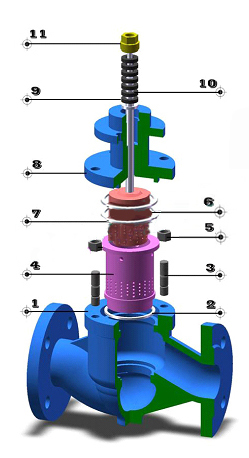

表2．本體材質為碳鋼
| 1 |
閥體 |
WCB |
LCB |
WC9 |
| 2 |
墊片 |
316+石墨/PTFE |
| 3 |
螺栓 |
35 |
4MnB |
25Cr2Mo1VA |
| 4 |
套筒 |
304 |
304 |
304 |
| 5 |
螺母 |
25 |
35 |
25Cr2Mo1VA |
| 6 |
閥芯(桿） |
304 |
304 |
304 |
| 7 |
墊片 |
316+石墨/PTFE |
| 8 |
閥蓋 |
WCB |
LCB |
WC9 |
| 9 |
填料墊 |
304 |
304 |
304 |
| 10 |
填料 |
PTFE/柔性石墨 |
| 11 |
壓套螺母 |
304 |
304 |
304 |
表3．本體材質為不銹鋼
| 1 |
閥體 |
CF8 |
CF8M |
CF3M |
| 2 |
墊片 |
316+石墨/PTFE |
| 3 |
螺栓 |
304 |
316 |
316L |
| 4 |
套筒 |
304 |
316 |
316L |
| 5 |
螺母 |
304 |
316 |
316L |
| 6 |
閥芯(桿） |
304 |
316 |
316L |
| 7 |
墊片 |
316+石墨/PTFE |
| 8 |
閥蓋 |
CF8 |
CF8M |
WF3M |
| 9 |
填料墊 |
304 |
316 |
316L |
| 10 |
填料 |
PTFE/柔性石墨 |
| 11 |
壓套螺母 |
304 |
316 |
316L |
|
