ZAZP電動單座調節閥
ZAZN電動雙座調節閥
ZAZM電動套筒調節閥
一、電動調節閥 概述
ZAZP、ZAZN 、ZAZM型電動調節閥，是DKZ型電動單元組合儀表中的執行單元，它是生產過程自動調節系統中的重要環節之一，它以AC220V電 源電壓為動作力，接受統一標準信號0~10mA DC或4~20mADC，將此轉為與輸入信號相對應的上下位移，自動地操縱閥門，改變閥門的開度位移，從而達到對工藝管路流體介質如壓力、流量、溫度、液位等參數的自動調節控制。本系列產品廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。有標準型、波紋管密封型、夾套保溫型等品種。產品壓力等級有PN1.6 4.0 6.4MPa；公稱通徑DN20~300mm；適用流體溫度有-40~+450℃；按溫度高低配用不同閥蓋可分常溫型、高溫型；流量特性有等百分比(對數)性、直線性
 |
 |
|

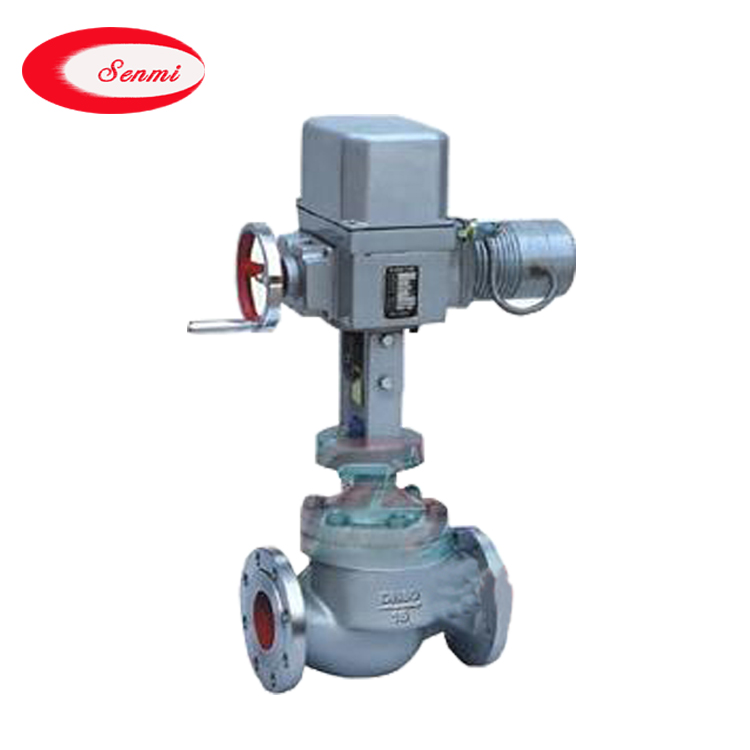

ZAZP電動單座調節閥 ZAZM電動套筒調節閥
|

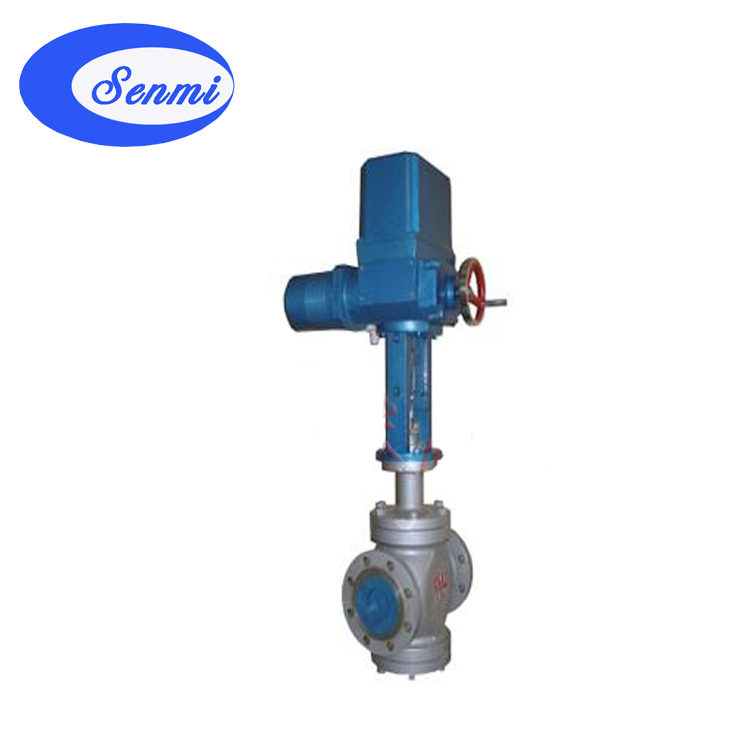

ZAZN電動雙座調節閥
|
二、電動調節閥 主要零件材料
|
材料代號
|
C(WCB)
|
P(304)
|
R(316)
|
|
主要
零件
|
閥體、閥蓋
|
WCB(ZG230-450)
|
ZG1Cr18Ni9Ti(304)
|
ZG1Cr18Ni12Mo2Ti(316)
|
|
閥芯、閥座
|
1Cr18Ni9Ti(304)或司鈦萊合金堆焊
|
1Cr18Ni9Ti(304)或司鈦萊合金堆焊
|
1Cr18Ni12Mo2Ti(316)或司鈦萊合金堆焊
|
|
閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
填料
|
V型聚四氟乙烯(F4)、柔性石墨、不銹鋼波紋管
|
|
墊片
|
增強聚四氟乙烯(F4) 、不銹鋼墊片、金屬石墨纏繞墊片
|
|
推桿、襯套
|
2Cr13
|
|
適用
工況
|
適用介質
|
水蒸汽油品類氣液體
|
硝酸堿類腐蝕性氣液體
|
醋酸類等腐蝕性氣液體
|
|
常溫型
|
-30～+250 F4：≤200℃
|
-40～+250 F4：≤200℃
|
-40～+250℃ F4：≤200℃
|
|
高溫型
|
-30～+450℃
|
-40～+450℃
|
-40～+4500℃
|
|
公稱通徑mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
閥座直徑mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量 系數Kv
|
單座
|
5
|
8
|
12
|
20
|
32
|
50
|
80
|
120
|
200
|
280
|
450
|
800
|
1200
|
|
雙座
|
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
套筒
|
全量
|
|
15
|
|
35
|
50
|
|
125
|
190
|
|
400
|
630
|
|
|
|
0.6
|
|
9
|
|
20
|
30
|
|
75
|
115
|
|
240
|
350
|
|
|
|
額定行程L(mm)
|
10
|
16
|
25
|
40
|
60
|
100
|
|
執行器型號
|
DKZ-310
|
DKZ-310
|
DKZ-310
|
DKZ-410
|
DKZ-410/510
|
DKZ-510
|
|
出軸推力Nm
|
4000
|
4000
|
4000
|
6400
|
6400/16000
|
16000
|
|
全行程時間S
|
8
|
12.5
|
20
|
32
|
48/37
|
62
|
|
電源電壓
|
AC220V 50Hz
|
|
輸入信號
|
4～20mA DC 0～10mA DC
|
|
輸入阻抗
|
Ⅱ型：200Ω Ⅲ型：250Ω
|
|
作用模式
|
電開式(K)型、電關式(B)型
|
|
流量特性
|
等百分比、直線、快開性
|
|
允許泄漏量(L/h)
|
單座≤10-4×閥額定容量；雙座≤10-3×額定容量；套筒:≤10-3×閥額定容量
|
|
固有可調比R
|
30:1
|
|
公稱壓力PN(MPa)
|
1.6 2.5 4.0 6.4
|
|
項目
|
指標
|
|
基本誤差％
|
≤±5.0
|
|
回差％
|
≤3.0
|
|
死區％
|
≤3.0
|
|
泄漏量
|
單座閥
|
10-4×閥的額定容量
|
|
雙座閥
|
10-3×閥的額定容量
|
|
套筒閥
|
10-3×閥的額定容量
|
五、電動調節閥 允許壓差 MPa
雙座、套筒閥一般可承受≤公稱壓力值，單座調節閥差壓可參考下表先用
|
使用情況
|
閥芯處于流開狀態，關閉時閥后壓力P2＝0
|
|
公稱通徑
DN(mm)
|
閥座直徑
DN(mm)
|
執行機構
有效推力
(N)
|
允許壓差(MPa)
|
|
電動單座調節閥
|
|
PN1.6(MPa)
|
PN6.4(MPa)
|
|
20
|
10
|
12
|
15
|
20
|
400,1000,2500
|
公稱壓力
|
3.8
|
2.7
|
1.7
|
1.0
|
|
公稱壓力
|
4.3
|
2.5
|
|
25
|
26
|
400,1000,2500
|
0.5
|
公稱壓力
|
0.6
|
3.6
|
|
|
32
|
32
|
0.4
|
公稱壓力
|
0.4
|
2.3
|
|
|
40
|
40
|
400,1000
2500，6400
|
0.7
|
1.0
|
0.7
|
1.5
|
|
|
50
|
50
|
0.5
|
1.0
|
0.5
|
1.0
|
|
|
65
|
66
|
6400，16000
|
1.4
|
1.4
|
|
80
|
80
|
1.0
|
1.0
|
|
100
|
100
|
0.6
|
0.6
|
|
125
|
125
|
6400，16000
|
0.5
|
1.0
|
0.5
|
1.0
|
|
150
|
150
|
0.3
|
0.7
|
0.3
|
0.7
|
|
200
|
200
|
0.2
|
0.4
|
0.2
|
0.4
|
|
250
|
250
|
16000
|
0.3
|
0.3
|
|
300
|
300
|
0.2
|
0.2
|
六、電動調節閥安裝示意圖
|
公稱通徑
DN
|
A
執行器寬
|
B
|
L
|
H
|
H1
|
|
ZAZP單座
|
ZAZN雙座
|
|
PN1.6
|
PN4.0
|
PN6.4
|
普通型
|
熱片型
|
普通型
|
熱片型
|
ZAZP
|
ZAZM
|
|
20
|
230
|
460
|
180
|
185
|
190
|
653
|
804
|
/
|
/
|
65
|
65
|
|
25
|
185
|
190
|
205
|
665
|
816
|
670
|
937
|
99
|
99
|
|
32
|
200
|
210
|
220
|
671
|
822
|
673
|
943
|
105
|
105
|
|
40
|
220
|
230
|
240
|
683
|
834
|
693
|
982
|
116
|
116
|
|
50
|
230
|
530
|
250
|
255
|
265
|
698
|
849
|
698
|
992
|
131
|
131
|
|
65
|
275
|
285
|
295
|
789
|
949
|
799
|
1147
|
165
|
165
|
|
80
|
305
|
310
|
325
|
792
|
952
|
809
|
1177
|
173
|
173
|
|
100
|
350
|
355
|
370
|
796
|
956
|
821
|
1207
|
177
|
177
|
|
125
|
260
|
630
|
410
|
425
|
440
|
847
|
1062
|
872
|
1357
|
225
|
225
|
|
150
|
450
|
460
|
475
|
855
|
1070
|
882
|
1377
|
233
|
233
|
|
200
|
550
|
560
|
570
|
894
|
1109
|
924
|
1459
|
272
|
272
|
|
250
|
670
|
660
|
670
|
1156
|
1368
|
1156
|
1368
|
422
|
422
|
|
300
|
740
|
785
|
800
|
1215
|
1427
|
1215
|
1427
|
484
|
484
|
|
公稱通徑
DN
|
L(mm)
|
A
|
B
|
H(mm)
|
H1(mm)
|
|
PN16
|
PN40
|
PN64
|
普通型
|
熱片型
|
|
25
|
184
|
197
|
230
|
230
|
460
|
668
|
819
|
104
|
|
32
|
200
|
210
|
220
|
668
|
819
|
107
|
|
40
|
222
|
235
|
260
|
684
|
835
|
126
|
|
50
|
254
|
267
|
300
|
684
|
835
|
131
|
|
65
|
275
|
285
|
295
|
230
|
530
|
725
|
850
|
175
|
|
80
|
295
|
317
|
380
|
785
|
946
|
190
|
|
100
|
350
|
368
|
430
|
795
|
946
|
202
|
|
125
|
410
|
425
|
440
|
260
|
630
|
872
|
1080
|
250
|
|
150
|
480
|
473
|
550
|
945
|
1160
|
260
|
|
200
|
600
|
615
|
650
|
945
|
1160
|
302
|
|
250
|
650
|
670
|
690
|
1050
|
1320
|
422
|
|
300
|
740
|
770
|
800
|
1145
|
1320
|
484
|
