氣動小流量調節閥|氣動微小流量調節閥
一、氣動微小流量調節閥 概述
氣動微小流量調節閥是專門針對小流量調節而開發的小口徑調節閥。它具有體積小、重量輕、性能高、用于微小流量的精確控制等特點。調節不干凈介質時，應針對其節流間隙小的問題，注意預防堵卡現象的發生。它適用于液體、蒸汽等介質的注流量調節場合。
本系列調節閥采用模塊化設計，可采用不同組合、配用各種附件。
 |
 |
|

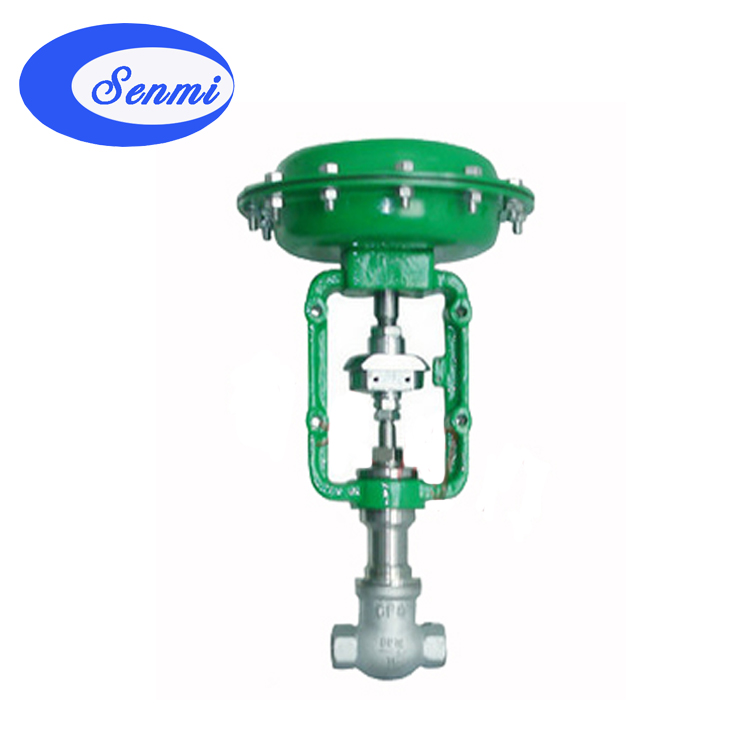

氣動微小流量調節閥
|

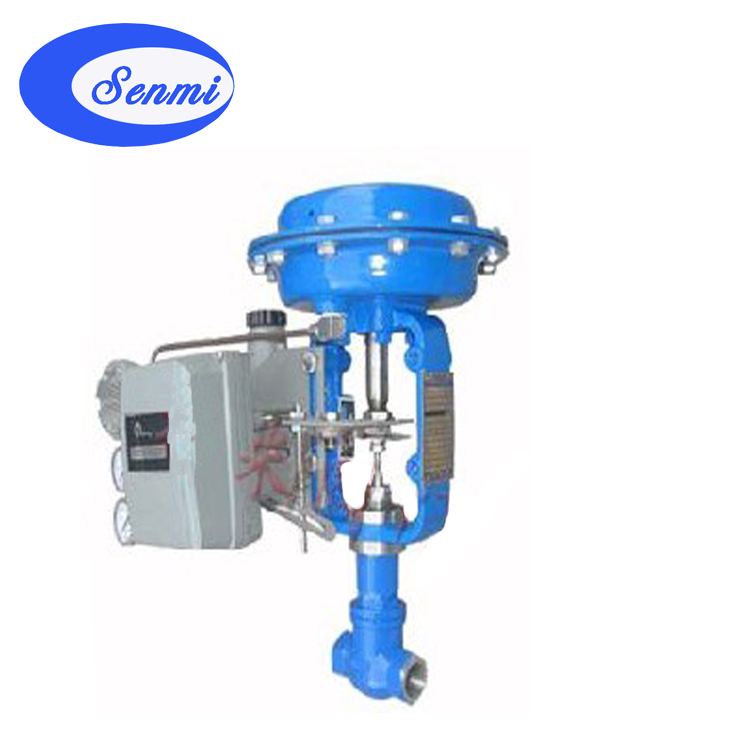

氣動微小流量調節閥
|
二、氣動微小流量調節閥 主要零部件參數
本體部分
● 閥體形式：直通鍛造閥體
● 閥體材質：20# F22 304 316
● 公稱通徑：DN1.5～DN20
● 公稱壓力：PN(國標)1.6 4.0 10.0 16.0 20.0 32.0MPa ， ANSI(美標) 150 300 600 900 1500LB
● 連接形式：法蘭:FF RF RTJ等，螺紋:NPT，焊接:SW BW
● 結構長度：符合IEC534
● 閥蓋形式：一體式
● 填 料：聚四氟乙烯 柔性石墨等
● 密 封 墊：金屬夾石墨密封墊 四氟乙烯墊等
閥內部件
● 閥芯型式：?jiǎn)巫?br />
● 流量特性：等百分比、線性
執行機構
● 氣 動：氣動薄膜多彈簧執行機構
● 單 作 用：氣—開(彈簧復位)
● 雙 作 用：氣—開/氣—關
三、氣動微小流量調節閥 主要技術參數
|
公稱通徑
|
G1/2"
|
G3/4"
|
|
閥座直徑
|
1.5
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
流量系數Kv
|
0.0025
|
0.08
|
0.12
|
0.20
|
0.32
|
0.50
|
0.80
|
1.00
|
|
可調范圍
|
30:1
|
|
公稱壓力
|
標準產品1.6 4.0 6.4、10MPa
|
|
閥芯形式
|
單座柱塞型閥芯
|
|
流量特性
|
直線
|
|
作用形式
|
氣開式、氣關式
|
|
工作溫度
|
普通型-40～230℃，散熱片型230～450℃，特殊訂貨450～600℃
|
|
法蘭標準
|
符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
|
|
執行機構
|
ZHA/B型多彈簧氣動薄膜執行機構
|
|
可配附件
|
定位器、電磁閥、空氣過濾減壓閥、限位開關、閥位反饋器、緊急作裝置、手輪機構等
|
注： 工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決。 *注量系數<0.08需特殊訂貨。
四、氣動微小流量調節閥 主要性能指標
泄漏率：Ⅵ 級， 小于額定流量的10-4
回差：不帶定位器， 小于全行程的3%； 帶定位器， 小于全行程的1%
基本誤差：不帶定位器， 小于全行程的±5%； 帶定位器， 小于全行程的±1%
死區：不帶定位器 ， 小于全行程的3%； 帶定位器， 小于全行程的1%注：測試使用填料為聚四氟乙烯填料。
五、氣動微小流量調節閥 允許壓差
|
執行機構
|
ZHA(B)-11
|
|
行程
|
10
|
|
有效面積(cm3)
|
200
|
|
氣源接口尺寸
|
M16×1.5
|
|
公稱通徑
|
G1/2"
|
G3/4"
|
|
閥座直徑
|
1.5
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
允許壓差△P(MPa)
|
6.4
|
5.2
|
4.6
|
注：(1)ZHA：正作用執行機構 ；ZHB 反作用執行機構。
六、氣動微小流量調節閥 外型尺寸及重量
|
公通通徑
|
G1/2"
|
G3/4"
|
|
連接長度 L(mm)
|
92
|
92
|
|
高度 H(mm)
|
30
|
30
|
|
H2(mm)
|
330
|
330
|
|
氣動執行器寬D1(mm)
|
230
|
230
|
