一、氣動襯氟隔膜調節閥 概述
精小型氣動薄膜隔膜調節閥由隔膜閥和氣動執行機構兩部分組成，它以壓縮空氣為動力，實與對工藝管道中流體介質流量的調節。
由于在結構上采用帶有耐腐蝕襯里的閥體和耐腐蝕的隔膜、無填料函結構、節流元件為彈性隔膜、閥體流道平滑，故氣動薄膜隔膜閥具有陰力小、流量大、無外漏和方便可靠、防火防爆的優點，廣泛適用于工業自動化系統中的強酸、強堿、強腐蝕、高粘度、含穎粒、帶纖維以及有毒和不充許污染的介質的流量調節。
|
|
|
|

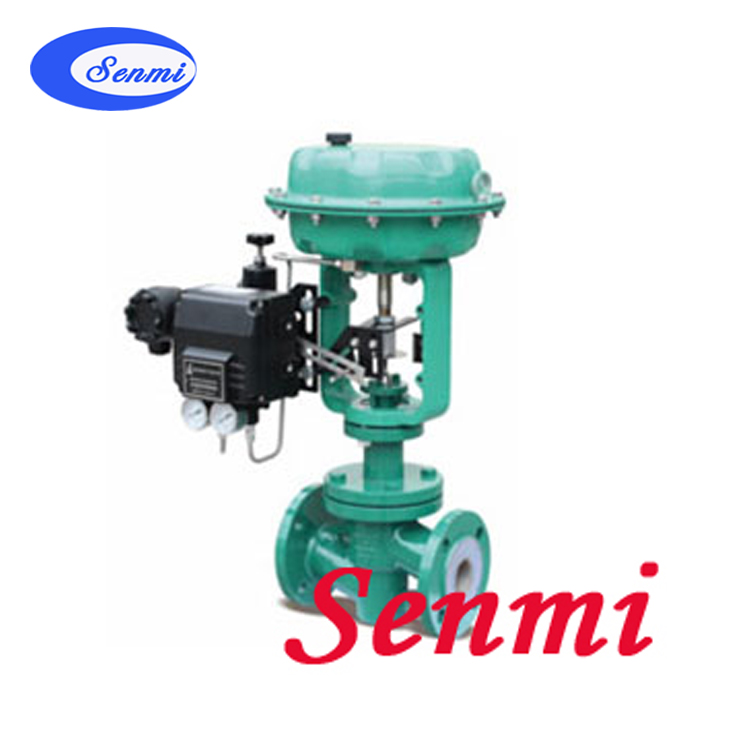

氣動襯氟隔膜調節閥
|
氣動襯氟隔膜調節閥 結構圖
|
二、氣動襯氟隔膜調節閥 結構特征
調節閥是由氣動薄膜執行機構與調節機構二部分組成，其結構與原理見圖一。隔膜閥與被調介質直接接觸，由于隔膜的運動，改變了與閥體截面間的流通面積，從而調節介質的流量。
三、氣動襯氟隔膜調節閥 規格與技術參數
|
公稱通徑DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|
額定流量系數Kv
|
8
|
12
|
16
|
28
|
60
|
68
|
90
|
160
|
300
|
410
|
618
|
1200
|
2150
|
|
流量特性
|
近似快開特性
|
|
公稱壓力PN(MPa)
|
0.6、1.0、1.6、2.5
|
|
連接形式
|
法蘭連接：PN1.0按JB78標準
|
|
配用執行機構型號
|
ZHA、ZHB
|
|
有效面積Fece2
|
280
|
400
|
600
|
1000
|
|
行程Lmm
|
8
|
10
|
16
|
25
|
40
|
60
|
|
作用方式
|
氣關式；氣開式
|
|
彈簧壓力范圍(KPa)
|
標準20—100、可選用40—200、20—60、60—100
|
|
供氣壓力(MPa)
|
標準0.14 可選用0.24
|
|
氣源接頭
|
M16×1.5
|
|
固有可調比R
|
30：1
|
|
工作溫度
|
-30~+150℃
|
四、氣動襯氟隔膜調節閥 主要零部件材料
|
序號
|
零件名稱
|
灰鑄鐵
|
碳鋼
|
不銹鋼
|
超低碳不銹鋼
|
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
|
1
|
閥體、閥蓋、閥瓣
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
閥桿
|
35
|
1Cr13
|
1Cr18Ni9
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
|
3
|
襯里層
|
FEPF46、PFA(可溶性聚四氟乙稀)、PCTFE(F3)、PO(聚烯烴)
|
|
4
|
隔膜
|
FEPF46、PFA(可溶性聚四氟乙稀)、CR(氯丁橡膠)、EPDM(乙丙橡膠)
|
|
5
|
閥桿螺母
|
ZcuAl10Fe3
|
|
6
|
螺栓
|
35
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni9Ti
|
|
7
|
螺母
|
45
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|

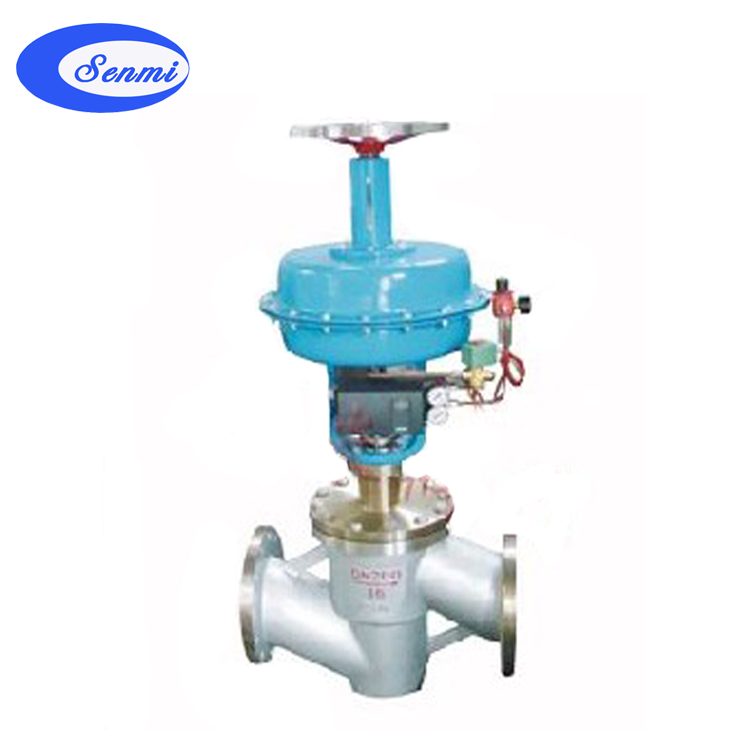

氣動調節閥實物圖
