JY-2000氣動角座閥
一、JY-2000氣動角座閥概述
JY-2000氣動角座閥是上海杉米閥門制造有限公司最新引進國外先進生產技術，結合現代生化、食品等工業應用研發而成的新一代產品。它廣泛應用于食品和化學過程，滅菌機、高壓消毒器、干洗機、干衣機、啤酒生產線等。與傳統角座閥相比，它具有以下新特點：
1、可視位置指示：可接限位開關或緊急手動裝置。
2、容易安裝：氣控頭可以作360‘旋轉，甚至限位開關也可以360‘旋轉。可方便地安裝一到二個限位開關。
3、先進的氣動控制器：加厚工程塑料外殼，安全可靠。低磨損的活塞結構，容量大而低耗氣量。內部元件自潤滑，免維護。
4、具有多種控制方式：常開、常閉、雙動。
5、要求更小的氣動執行器：流體從閥桿上方流入時，制頭。
6、容易連接：MAMUR標準連接，嵌入式金屬接頭。可選更小的控制頭。
7、長壽命導桿：閥桿契形特氟隆(PTEE)密封，避免臟物導入。自潤滑，免維護。閥桿經特別處理以確保最佳固定，并能自動校正位置。
8、無水錘作用：流體從閥桿下方流入時，水錘(水沖擊力)被吸收。
9、先進的閥體機構：流量比普通角座大30％，體積更小，流體流態更優。不銹鋼316閥體，特氟隆密封，耐高溫，耐腐蝕。壽命高達七百萬次
|
|
|
|

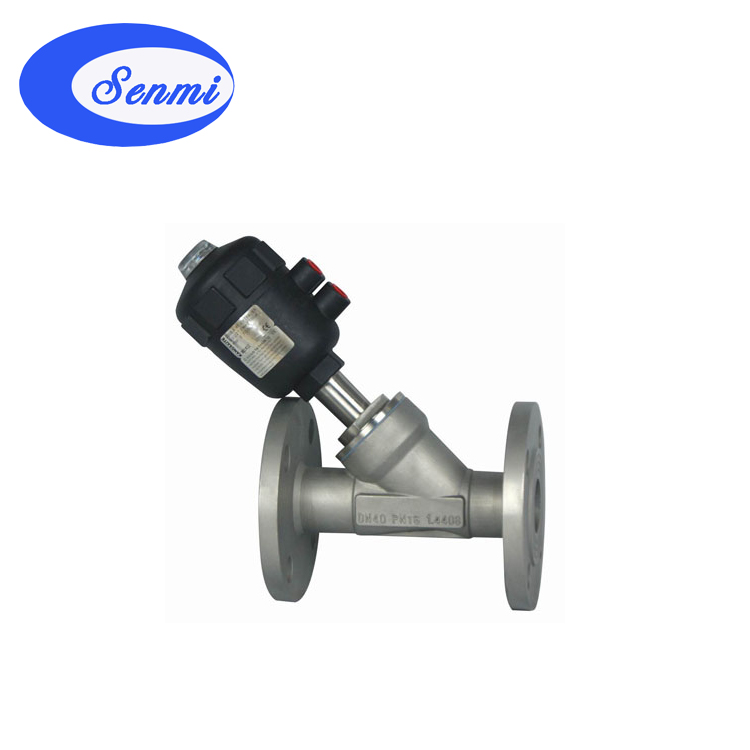

氣動角座閥(法蘭連接)
|
氣動角座閥(螺紋連接)
|
二、JY-2000氣動角座閥技術參數
壓力范圍: 1.6MPa
介質溫度: －10℃～＋180℃
環境溫度: －10℃～＋60℃
閥體材料:不銹鋼
密封材料: 聚四氟乙烯
執行機構外殼: 聚酰胺
控制介質: 中性氣體、空氣
|
接口C ΦD
|
內孔
|
執行機構尺寸
|
A
|
B
|
C
|
ΦE
|
F
|
H
|
A/F
|
|
G1/2
|
13
|
50
|
85
|
173
|
12
|
64
|
44
|
137
|
27
|
|
G3/4
|
20
|
50
|
95
|
178
|
12
|
64
|
44
|
145
|
32
|
|
G1
|
25
|
63
|
105
|
212
|
14
|
80
|
52
|
173
|
41
|
|
G11/4
|
32
|
63
|
120
|
226
|
16
|
80
|
52
|
186
|
50
|
|
G11/2
|
40
|
63
|
130
|
230
|
18
|
80
|
52
|
189
|
55
|
|
G2
|
50
|
63
|
150
|
250
|
20
|
80
|
52
|
205
|
70
|
|
G2
|
50
|
80
|
150
|
270
|
20
|
101
|
60
|
225
|
70
|
