氣動三通球閥|氣動三通調節球閥
一、氣動三通調節球閥概述
氣動三通球閥可分為L形和T形，L形(Q44F)三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形(Q45F)三通球閥用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。
|
|
|
|

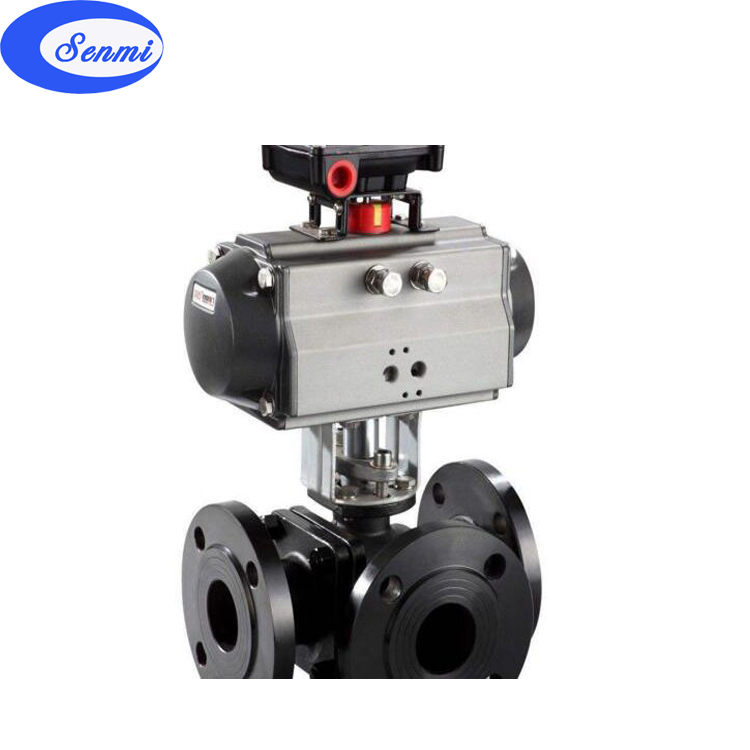

氣動三通調節球閥
|

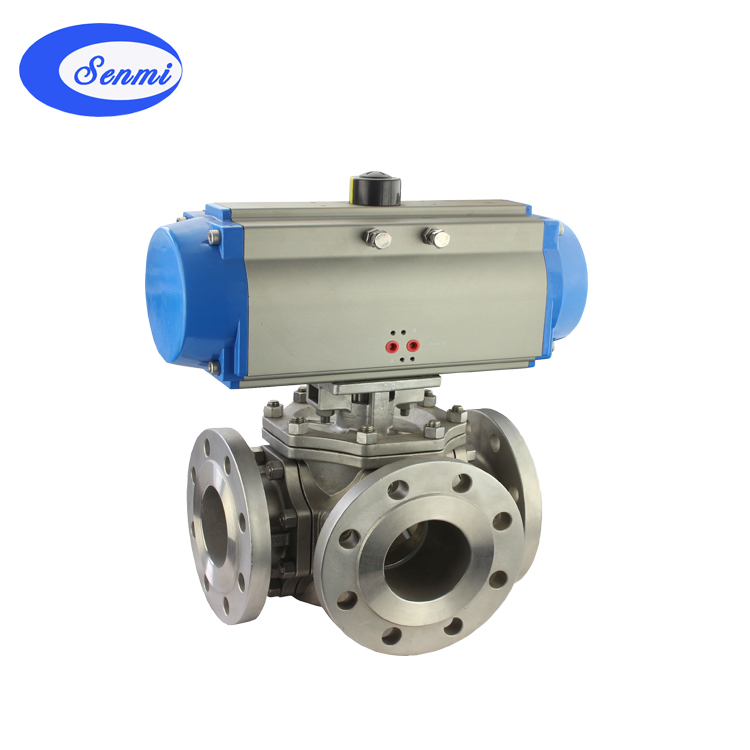

氣動三通切斷閥
|
|
閥體、閥蓋
|
WCB、CF8
|
|
球體
|
WCB+Hcr、CF8
|
|
閥桿
|
2Cr13、CF8
|
|
閥座
|
PTFE
|
|
填料
|
PTFE
|
三、氣動三通調節球閥介質流向原理
三通球閥分L型和T型，介質流通方向見下圖。L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。
四、氣動三通調節球閥執行標準
1.設計和制造：GB/T12237-1989； APl608
2.檢驗和試驗：GB/T13927-1992； APl 598
3.法蘭連接：JB/T79； ASMEANSI B165
4.結構長度：JB-2002
|
試驗壓力
|
公稱壓力(Mpa)
|
|
Mpa
|
1.6
|
2.5
|
4.0
|
CL150
|
JIS10K
|
|
強度試驗
|
2.4
|
3.8
|
6.0
|
3.2
|
2.4
|
|
密封試驗
|
1.8
|
2.8
|
4.4
|
2.2
|
1.5
|
|
氣密試驗
|
0.5-0.7
|
|
工作溫度
|
PTFE≤150℃ PTL≤300℃
|
|
適用溫度
|
C：水、油、氣；P：硝酸類；R：醋酸類
|
六、氣動三通調節球閥主要外型尺寸
|
公稱壓力PN(MPa)
|
公稱通徑DN(mm)
|
尺寸
|
|
D
|
D1
|
D2
|
L
|
H
|
L0
|
b
|
n-d
|
|
1.6
|
25
|
115
|
85
|
65
|
160
|
199
|
164
|
16
|
4-φ14
|
|
32
|
140
|
100
|
76
|
180
|
240
|
190
|
18
|
4-φ18
|
|
40
|
150
|
110
|
84
|
200
|
255
|
210
|
18
|
4-φ18
|
|
50
|
165
|
125
|
99
|
230
|
286
|
247
|
20
|
4-φ18
|
|
65
|
185
|
145
|
118
|
290
|
330
|
276
|
20
|
4-φ18>
|
|
80
|
200
|
160
|
132
|
310
|
349
|
308
|
20
|
4-φ18
|
|
100
|
220
|
160
|
156
|
350
|
421
|
348
|
22
|
8-φ18
|
|
125
|
250
|
210
|
184
|
400
|
485
|
432
|
22
|
8-φ18
|
|
150
|
285
|
240
|
211
|
480
|
582
|
524
|
24
|
8-φ22
|
|
2.5
|
25
|
115
|
85
|
65
|
160
|
199
|
164
|
16
|
4-φ14
|
|
32
|
140
|
100
|
76
|
180
|
240
|
190
|
18
|
4-φ18
|
|
40
|
150
|
110
|
84
|
200
|
255
|
210
|
18
|
4-φ18
|
|
50
|
165
|
125
|
99
|
230
|
286
|
247
|
20
|
4-φ18
|
|
65
|
185
|
145
|
118
|
290
|
330
|
276
|
22
|
8-φ18
|
|
80
|
200
|
160
|
132
|
310
|
349
|
308
|
24
|
8-φ18
|
|
100
|
235
|
190
|
156
|
350
|
421
|
348
|
24
|
8-φ22
|
|
125
|
270
|
220
|
184
|
400
|
485
|
432
|
26
|
8-φ26
|
|
150
|
300
|
250
|
211
|
480>
|
524
|
524
|
28
|
8-φ26
|
