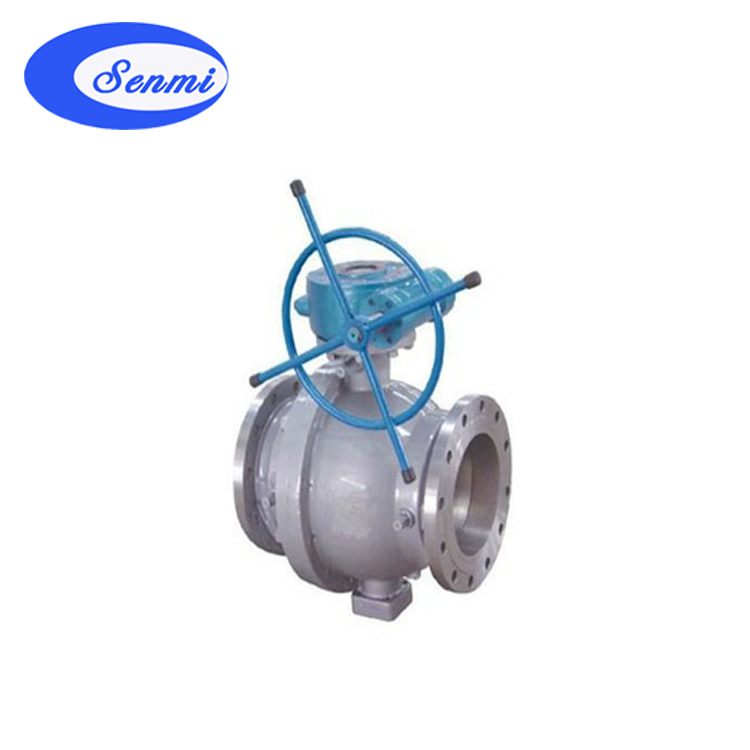

美標固定式球閥概述
美標固定式球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產種；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金生產系統中得以廣泛的應用，是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。球閥密閉在各類管路系統種用于截斷或接通介質流，使介質按照預定的程序輸送到各個指定點。
美標固定式球閥引用標準
設計制造按:AP16D/ANSB16.34,GB12237-89
結構長度按:AP16D/ANSIB16.10,GB12221-89
法蘭尺寸按:ANSIB16.5,JB79-59,GB9113-88
檢查試驗按:AP16d/AP1598 ZBJ16006
使用溫度:-28～150℃(標準型)-28～350℃(高溫)低溫(請注明溫度)
Applying specification
Design and manufacturing conform to:AP16D/ANSB16.34,GB12237-89
The face fo face dimensions conform fo:AP16D/ANSIB16.10,GB12221-89
The dimensions of flangesconform:ANSIB16.5,JB79-59,GB9113-88
Inspectionand Test conform to:AP16d/AP1598 ZBJ16006
Working temperature:-28～150℃(Standard typi) -28～350℃(High temperature type)
Please advise temperature degree for low temperature of Main Part:
美標固定式球閥主要零部件材料
| 名稱Part |
WCB類 |
CF8類 |
CF3類 |
CF8M類 |
CF3M類 |
| 閥體左體Body&Body cap |
A216-WCB |
A315-CF8 |
A35-CF3 |
A351-CF8M |
A351-CF3M |
| 球體Ball |
B2-B8 |
A105-1025 |
A182-F304L |
A182-F304L |
A132-F316 |
A182-F316L |
| B8以上 |
A216-WCB |
A351-CF8M |
A351-CF3 |
A351-CF8M |
A351-CF3M |
| 閥桿Steml |
A182-F6a |
A182-F304 |
A182-F304L |
A182-F336 |
A182-F316L |
| 閥座Seat |
PTFE/增強PTFE/NYLIV PTFE/Reinforced PTFE/Nyion |
| 閥座支承圈Seat Retainer |
A105-1025 |
A182-F304 |
A182-F304L |
A182-F316 |
A182-F316L |
| 彈簧Spring |
|
3yc-7/17-49H |
| O形圈O-RING |
NBR |
氟橡膠Viton |
| 螺柱Stud |
A193-B7 |
A193-B8 |
| 螺母Nut |
A194-2H |
A194-8 |
美標固定式球閥性能規范
| 壓力等級 |
公稱壓力(PN) |
磅級(Class) |
| 1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
400 |
600 |
| 試驗壓力 |
殼體試驗 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.03 |
7.5 |
10.2 |
15.0 |
| 密封試驗 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
7.48 |
11.0 |
| 適用工況 |
適用介質 |
紙漿、漿料、粉塵及含各種固體顆粒的介質 |
| 適用溫度 |
-196～≤550℃ |
| 適用規范 |
設計制造按 |
GB12237-89 |
API 6D |
JP17S-48 |
| 法蘭尺寸按 |
JB79-59、GB9113 、HG20592-07 |
ANSI B16.5 |
JIS B2212-2214 |
| 結構長度按 |
GB12221-89 |
ANSI B16.10 |
JIS B2002 |
| 檢驗試驗按 |
|
JB/T9092-99 |
API 598 |
|
