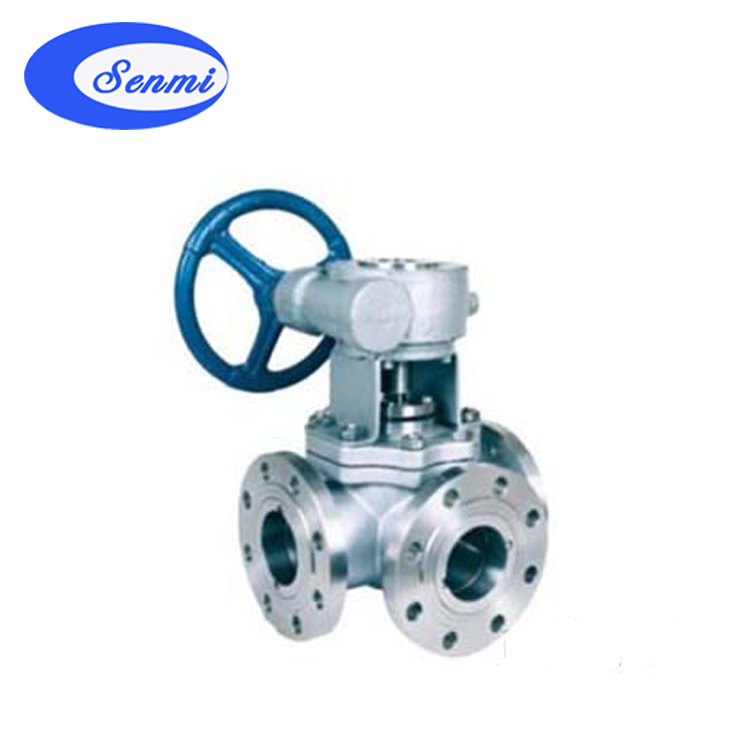

蝸輪傳動T型球閥概述
蝸輪傳動T型T型球閥主要能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。
產品特點（1）、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化。（2）、三通球芯分T型和L型，使用壽命長，流通能力大，阻力小。（3）、球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。
蝸輪傳動T型球閥型號排列方式
蝸輪傳動T型球閥結構示意圖
蝸輪傳動T型球閥主要零部件材料
| 零件名稱 |
閥門材料代號 |
| P |
R |
C |
閥體
球體 |
ZG1Cr18Ni9 |
ZG1Cr18Ni12Mo2Ti |
WCB |
| 閥桿 |
1Cr18Ni9 |
1Cr18Ni12Mo2Ti |
2Cr13 |
閥座
填料
墊片 |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
聚四氟乙烯（PTFE） |
蝸輪傳動T型球閥性能規范
| 型號 |
公稱壓力PN（MPa） |
試驗壓力MPa |
適用溫度℃ |
適用介質 |
| 殼體 |
液體密封 |
氣體密封 |
| Q345F-16C、Q345F-16P、Q345F-16R |
1.6 |
2.4 |
1.76 |
0.6 |
≤100° |
碳素鋼材料C類適用：水、蒸汽、油品等
鉻鎳鈦不銹鋼材料P類適用：弱腐蝕性介質
鉻鎳鈦不銹鋼材料R類適用：腐蝕性介質 |
| Q345F-25C、Q345F-25P、Q344F-25R |
2.5 |
3.75 |
2.75 |
0.6 |
| Q345F-40C、Q345F-40P、Q345F-40R |
4.0 |
6.4 |
4.4 |
0.6 |
蝸輪傳動T型球閥產品結構圖
蝸輪傳動T型球閥連接尺寸和外形 PN1.6MPa
|
型號
|
公稱通徑
DN(mm)
|
尺寸
|
|
L
|
L2
|
D
|
D1
|
D2
|
b
|
f
|
Z-d
|
H
|
W
|
|
Q45F-16C
(P)
(R)
|
15
|
150
|
72
|
95
|
65
|
45
|
14
|
2
|
4-14
|
95
|
130
|
|
20
|
160
|
80
|
105
|
75
|
55
|
14
|
2
|
4-14
|
110
|
130
|
|
25
|
180
|
90
|
115
|
85
|
65
|
14
|
2
|
4-18
|
120
|
140
|
|
32
|
200
|
100
|
135
|
100
|
78
|
16
|
2
|
4-18
|
144
|
180
|
|
40
|
220
|
110
|
145
|
110
|
85
|
16
|
3
|
4-18
|
152
|
220
|
|
50
|
240
|
120
|
160
|
125
|
100
|
16
|
3
|
4-23
|
182
|
240
|
|
65
|
260
|
130
|
180
|
145
|
120
|
16
|
3
|
4-18
|
193
|
270
|
|
80
|
280
|
140
|
195
|
160
|
135
|
20
|
3
|
8-18
|
217
|
350
|
|
100
|
320
|
160
|
215
|
180
|
155
|
20
|
3
|
8-18
|
245
|
500
|
|
125
|
380
|
190
|
245
|
210
|
185
|
22
|
3
|
8-18
|
282
|
600
|
|
150
|
440
|
220
|
280
|
240
|
210
|
24
|
3
|
8-23
|
319
|
1000
|
|
200
|
550
|
260
|
335
|
295
|
265
|
26
|
3
|
12-23
|
380
|
1300
|
|
250
|
670
|
310
|
405
|
355
|
320
|
30
|
3
|
12-25
|
460
|
1700
|
|
300
|
720
|
370
|
460
|
410
|
375
|
30
|
3
|
12-25
|
520
|
2
|
|
