一、內螺紋、承插焊Y型過濾器 概述
內螺紋、承插焊Y型過濾器以確保所有設備管道上安置免受因管道內雜質、鐵銹、焊屑等帶來的堵塞和損壞，從而避免了維修費用和生產損失。適用于蒸汽、空氣、水、油品等系統管道中，保護各種計量?jì)x器、泵機、閥門、蔬水器等設備。
 |
 |
|

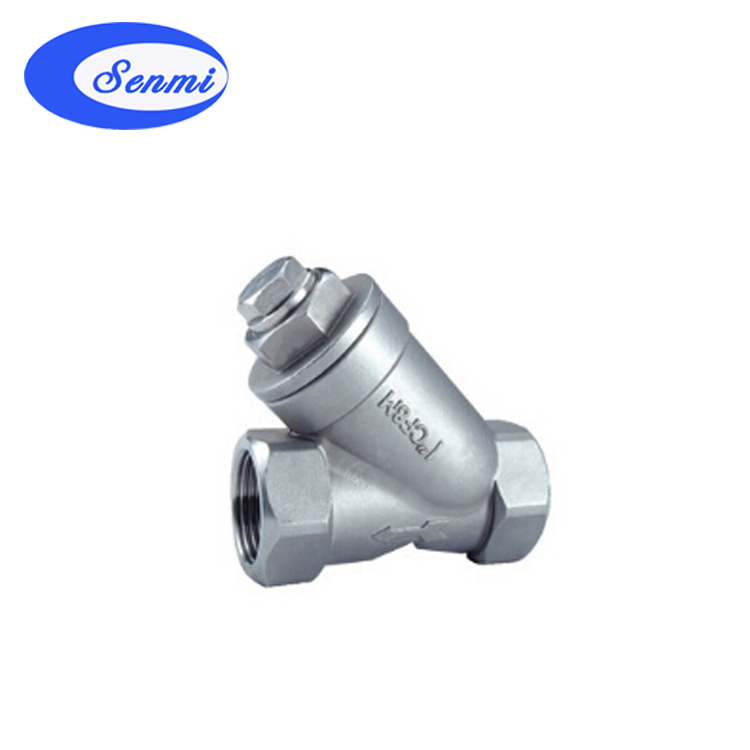

內螺紋、承插焊Y型過濾器
|
內螺紋、承插焊Y型過濾器 結構圖
|
二、內螺紋、承插焊Y型過濾器 特點
|
1、抗污性強，排污方便；流通面積大，壓力損失小；結構簡單，體積小。
2、過濾網材質，有奧氏體304、316、316L。
4、連接形式：螺紋，承插焊。
|
三、內螺紋、承插焊Y型過濾器 技術參數
|
殼體材質
|
碳鋼 黃銅
|
不銹鋼
|
|
濾框濾網材質
|
不銹鋼
|
|
密封件材質
|
柔性石墨、聚四氟乙烯
|
|
環境溫度(℃)
|
-30~425
|
-80~450
|
|
連接形式
|
螺紋、承插焊
|
|
公稱壓力(MPa)
|
0.6~5.0(150Lb~600Lb)
|
|
過濾精度(目/in)
|
10~300
|
四、內螺紋、承插焊Y型過濾器 主要連接尺寸
|
DN(mm)
|
公稱通徑G
|
L
|
E
|
B
|
H
|
|
6
|
1/4"
|
63.5
|
11.5
|
24
|
42
|
|
10
|
3/8"
|
64
|
13
|
24
|
42
|
|
15
|
1/2"
|
65
|
14
|
26
|
43
|
|
20
|
3/4"
|
80
|
15
|
32
|
50
|
|
25
|
1"
|
89
|
17
|
41
|
60
|
|
32
|
1 1/4"
|
107
|
20
|
49
|
64
|
|
40
|
1 1/2"
|
118
|
20
|
56
|
70
|
|
50
|
2"
|
140
|
22
|
69
|
88
|
