一、ZPG自動反沖洗過濾器 概述
管道過濾器是管道輸送液體過程中清除固體雜質的設備。液體流經過濾器時，其中的雜質被濾出，可保護機泵、壓縮機、儀表和其它設備正常工作。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便。
 |
 |
|

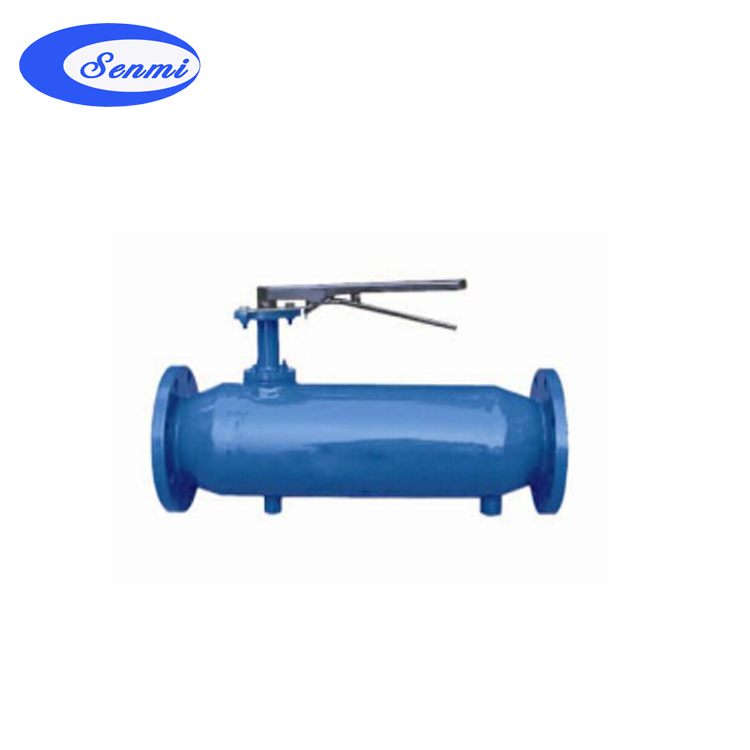

直通式自動沖洗排污過濾器
|

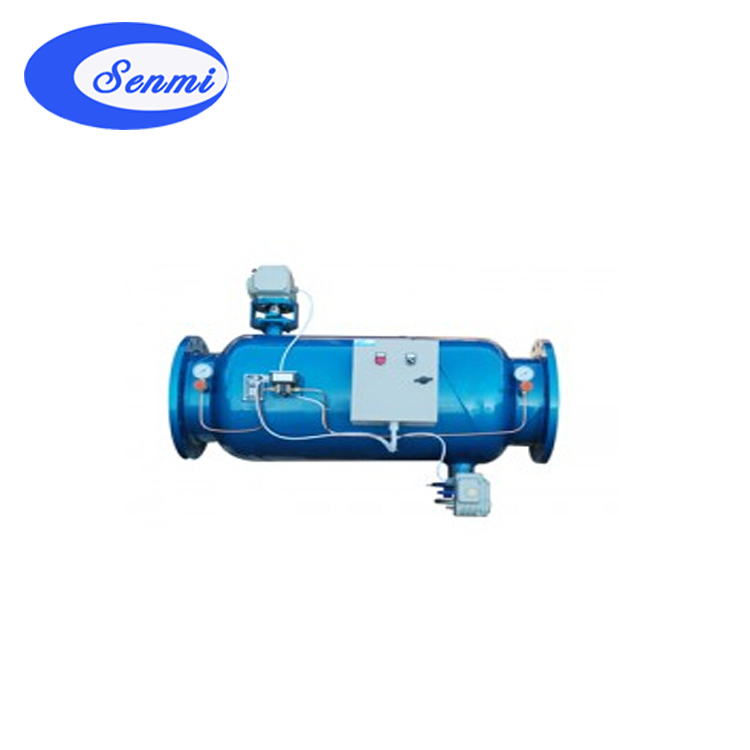

直角式自動沖洗排污過濾器
|
二、ZPG自動反沖洗過濾器 自動沖洗排污原理
直通式自動沖洗排污原理：
直角式自動沖洗排污原理：
1、工作過濾
正常工作時，水流轉向閥為開啟狀態。需處理的水通過過濾網后利用慣性原理而將水中的細小顆粒雜質及懸浮物由于慣性作用沉積在排污口附近。
2、沖洗排污
正常沖洗時，水流轉向閥為開啟狀態。當濾網截留水中的細小顆粒雜質及懸浮物達到一定數量時，將排污口上的閥門打開，即由于水流的作用將粘在過濾器收集段部分的雜質沖質沖洗直到排出水清澈為止。再關閉排污口上的閥門進入正常工作狀態。
3、反沖洗排污
反沖洗時，水流轉向閥為關閉狀態，排污閥開啟，這時水流被迫從過濾網筒的入口段網孔進入過濾筒外側與殼體夾層，反向從網筒外側沖洗粘附在網孔上的雜質，達到清潔過濾網的目的。由于轉向閥關閉，水經過反沖閥后流帶增大，反洗效果好。
三、ZPG自動反沖洗過濾器 技術參數
|
體材質
|
碳鋼
|
不銹鋼
|
|
濾框濾網材質
|
不銹鋼
|
|
密封件材質
|
耐油石棉、丁晴橡膠、聚四氟乙烯
|
|
工作溫度(℃)
|
-30～380
|
-80～450
|
|
公稱壓力(MPa)
|
0.6～5.0 (150Lb～600Lb)
|
|
過濾精度(目/in)
|
10-300
|
四、ZPG自動反沖洗過濾器 規格與型號
|
ZPG-Ⅰ型(直通式)自動排污過濾器
|
|
單位
|
|
|
型號
|
L
|
A
|
B
|
D
|
排污口DN
|
|
ZPG-I-40
|
245
|
185
|
63
|
90
|
15
|
|
ZPG-I-50
|
255
|
190
|
70
|
100
|
15
|
|
ZPG-I-65
|
270
|
195
|
83
|
120
|
20
|
|
ZPG-I-80
|
320
|
232
|
96
|
140
|
25
|
|
ZPG-I-100
|
350
|
260
|
128
|
180
|
32
|
|
ZPG-I-125
|
438
|
326
|
162
|
200
|
40
|
|
ZPG-I-150
|
525
|
390
|
189
|
230
|
50
|
|
ZPG-I-200
|
700
|
520
|
220
|
280
|
65
|
|
ZPG-I-250
|
875
|
650
|
255
|
330
|
80
|
|
ZPG-I-300
|
1050
|
780
|
294
|
380
|
100
|
|
ZPG-I-350
|
1200
|
885
|
331
|
450
|
125
|
|
ZPG-I-400
|
1400
|
1040
|
377
|
480
|
150
|
|
ZPG-I-450
|
1550
|
1145
|
420
|
500
|
150
|
|
ZPG-I-500
|
1700
|
1250
|
462
|
580
|
150
|
|
ZPG-I-600
|
2000
|
1460
|
537
|
650
|
200
|
|
ZPG-I-700
|
2280
|
1720
|
607
|
700
|
200
|
|
ZPG-I-800
|
2500
|
1900
|
685
|
820
|
200
|
|
ZPG-I-900
|
2800
|
2180
|
785
|
880
|
200
|
|
ZPG-I-1000
|
3120
|
2470
|
860
|
920
|
250
|
|
ZPG-I-1100
|
3450
|
2780
|
915
|
960
|
250
|
|
ZPG-I-1200
|
3700
|
3000
|
965
|
1040
|
250
|
|
ZPG-I-1500
|
4470
|
3650
|
1220
|
1400
|
250
|
|
ZPG-L型(直角式)自動排污過濾器
|
|
單位
|
|
|
型號
|
L
|
A
|
B
|
C
|
D
|
排污口DN
|
|
ZPG-L-40
|
320
|
170
|
80
|
226
|
90
|
15*
|
|
ZPG-L-50
|
350
|
185
|
90
|
244
|
100
|
15*
|
|
ZPG-L-65
|
380
|
200
|
100
|
270
|
120
|
20*
|
|
ZPG-L-80
|
445
|
230
|
120
|
310
|
140
|
25*
|
|
ZPG-L-100
|
536
|
265
|
160
|
365
|
180
|
32*
|
|
ZPG-L-125
|
624
|
315
|
190
|
440
|
200
|
40
|
|
ZPG-L-150
|
728
|
375
|
220
|
520
|
230
|
50
|
|
ZPG-L-200
|
884
|
500
|
260
|
670
|
280
|
65
|
|
ZPG-L-250
|
1120
|
625
|
310
|
830
|
330
|
80
|
|
ZPG-L-300
|
1310
|
750
|
350
|
1000
|
380
|
100
|
|
ZPG-L-350
|
1514
|
875
|
410
|
1180
|
450
|
125
|
|
ZPG-L-400
|
1730
|
1000
|
470
|
1350
|
480
|
150
|
|
ZPG-L-450
|
1896
|
1125
|
510
|
1500
|
500
|
150
|
|
ZPG-L-500
|
2080
|
1250
|
550
|
1680
|
580
|
150
|
|
ZPG-L-600
|
2490
|
1500
|
650
|
2000
|
650
|
200
|
|
ZPG-L-700
|
2680
|
1600
|
680
|
2150
|
700
|
200
|
|
ZPG-L-800
|
2880
|
1750
|
700
|
2300
|
820
|
200
|
|
ZPG-L-900
|
3150
|
1850
|
800
|
2480
|
880
|
200
|
|
ZPG-L-1000
|
3370
|
2000
|
900
|
2675
|
920
|
250
|
|
ZPG-L-1100
|
3610
|
2100
|
1000
|
2900
|
960
|
250
|
|
ZPG-L-1200
|
3850
|
2250
|
1100
|
3050
|
1040
|
250
|
|
ZPG-L-1500
|
4700
|
2800
|
1200
|
3800
|
1400
|
250
|
