一、蒸汽(液用)電磁閥 概述
ZQDF(Y)系列蒸汽（液用）電磁閥是工業過程自動化控制系統用的執行器，它在接受電控信號后能自動開啟或關閉閥門，實現對管道中流體介質的通斷或流量調節控制，從而對系統中溫度、流量、壓力等參數進行自動調節或遠程控制。 本系列電磁閥產品可廣泛用于紡織、印刷、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們日常生活設施中。ZQDF系列主要用于空氣、蒸汽、媒氣等氣體介質的控制；ZQDF-Y系列電磁閥主要用于自來水、蒸餾水、冷凍鹽水、電鍍廢液等液體介質，同時也用于粘度小于4°E的油類。
二、蒸汽(液用)電磁閥 結構特點
耐腐：主要部件閥塞，閥體等采用不銹鋼和鑄鋼制成，防腐性能良好。
耐熱：電磁、密封部分全部采用特種耐高溫電工材料和密封材料，并采用了有效的隔熱措施。
耐磨：選材合理，閥塞與閥體間巧妙地利用流體的潤滑作用，減少磨損。
耐冷凝：蒸汽管道的冷凝水是影響蒸汽電磁閥動作的重要因素，本閥則不受冷凝水影響。
三、蒸汽(液用)電磁閥 結構原理
本閥為分步動作直接先導式電磁閥，可根據斷電時所處開、關狀態的不同，可分為常閉式電磁閥和常開式電磁閥。常閉電磁閥，線圈通電后，銜鐵在電磁力作用下先帶動副閥閥塞提起，主閥閥杯上的流體經副閥流走，減少了作用在主閥閥杯上的壓力，當主閥閥杯上的壓力減少到一定值時，銜鐵帶動主閥閥杯，并利用壓差而使主閥閥杯開啟，介質流通。線圈斷電后，電磁力消失，銜鐵因自重下落復位。同時依靠介質壓力，主副閥得以緊密關閉。常開電磁閥，線圈通電后由于吸力作用，動鐵芯下移，把副閥閥塞壓下，副閥關閉，主閥閥杯內壓力上升，當壓力升到一定值時，主閥閥杯的上下壓差一樣，由于電磁力作用，動鐵芯推動主閥閥杯下，壓緊主閥閥座，閥門關閉。線圈斷電時，電磁吸力為零，副閥閥塞和動鐵芯由于彈簧作用向上提起，副閥打開，主閥閥杯上的流體經副閥流走，減少了作用在主閥閥杯上的壓力，當主閥閥杯上的壓力減少到一定值時，利用壓差把主閥閥杯推起，主閥打開，介質流通。

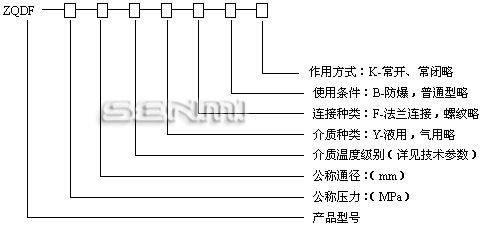

四、蒸汽(液用)電磁閥 型號規格說明
五、蒸汽(液用)電磁閥 技術參數
|
型號參數
|
ZQDF-1
|
ZQDF-2
|
ZQDF-3
|
ZQDF-1Y
|
ZQDF-2Y
|
ZQDF-3Y
|
|
公稱壓力（MPa）
|
1.6
|
|
工作壓差（MPa）
|
DN15-50
|
0～1.6
|
|
DN65-100
|
0.05～1.6
|
|
介質種類
|
煤氣、 空氣等
|
飽和 蒸汽
|
過熱蒸汽或高溫氣體
|
水油 液體
|
熱水
|
高溫 水、油
|
|
介質溫度℃（mm）
|
≤60
|
≤180
|
≤220
|
≤60
|
≤180
|
≤220
|
|
使用電壓
|
AC220V其余規格可作特殊訂貨
|
|
使用壽命
|
按JB/T7352-92規定
|
|
泄漏量（ml/min）
|
按JB/T7352-92·F規定
|
|
功耗（VA）
|
50
|
六、蒸汽(液用)電磁閥 安裝尺寸
|
|
|
|

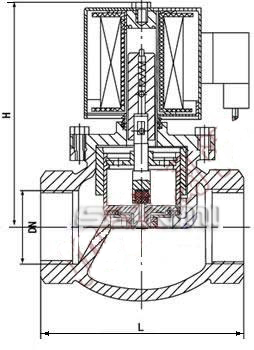

ZQDF(Y)蒸汽(液用)電磁閥 螺紋式
|

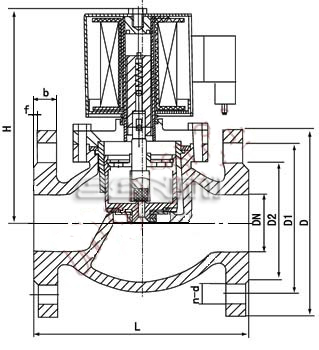

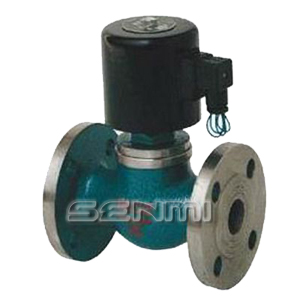

ZQDF(Y)蒸汽(液用)電磁閥 法蘭式
|
|
公稱通徑 DN
|
內螺紋連接
|
法蘭連接
|
|
外形尺寸
|
內螺紋
|
外形尺寸
|
法蘭尺寸
|
|
H
|
L
|
G
|
H
|
L
|
D
|
D1
|
D2
|
b
|
f
|
n-d
|
|
15
|
153
|
92
|
1/2
|
153
|
130
|
96
|
65
|
46
|
14
|
2
|
4 -Φ14
|
|
20
|
153
|
92
|
3/4
|
153
|
150
|
105
|
75
|
56
|
16
|
2
|
4 -Φ14
|
|
25
|
153
|
110
|
1
|
153
|
160
|
115
|
85
|
65
|
16
|
3
|
4 -Φ14
|
|
32
|
176
|
120
|
11/4
|
176
|
180
|
140
|
100
|
76
|
18
|
3
|
4 -Φ18
|
|
40
|
176
|
140
|
11/2
|
176
|
200
|
150
|
110
|
84
|
18
|
3
|
4 -Φ18
|
|
50
|
192
|
162
|
2
|
192
|
230
|
165
|
125
|
99
|
20
|
3
|
4 -Φ18
|
|
65
|
|
|
|
250
|
290
|
185
|
145
|
118
|
20
|
3
|
4 -Φ18
|
|
80
|
|
|
|
260
|
310
|
200
|
160
|
132
|
20
|
3
|
8 -Φ18
|
|
100
|
|
|
|
290
|
350
|
220
|
180
|
156
|
22
|
3
|
8 -Φ18
|
|
