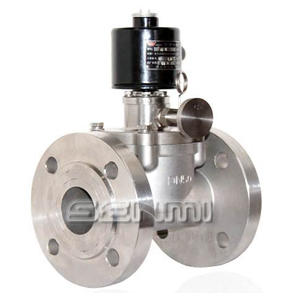

一、水用電磁閥 概述
ZCS水用電磁閥選用于以水或液體為工作介質，可自動控制或遠程控制水、油、液體等工作介質管路的通斷。由于本閥采用橡膠密封，故對工作介質的清潔度大大減低，具有啟閉迅速，可靠性高等優點。
二、水用電磁閥 結構特點
1.電磁先導膜片式操作結構
2.閥門流量比普通閥提高10%
3.采用特殊密封結構和特種密封材料無泄漏
4.壽命長是同類產品的5倍以上
5.工作平穩噪音低、無水錘沖擊、無顫抖聲
6.采用膜片式、對介質潔凈度要求較低
7.不銹鋼可動鐵芯經久耐用，反應快速；
8.配管方式可任意角度安裝,為增強壽命最好是水平管線圈朝上
9.防爆線圈符合T4,T5和測CE的標準（德國NASS線圈）
10.引用標準：GB3836·9 防爆標志 Exm I/IIT4(國產線圈)
三、水用電磁閥 結構原理
本閥通徑15～100為膜片式為二次開閥的先導式電磁閥，通徑125～300為三次開閥的先導式電磁閥，其結構主要由副閥和主閥組成。根據斷電時所處開關狀態的不同，可分為常閉電磁閥和常開電磁閥。常閉電磁閥，常位時，活動鐵芯封住副閥口，閥腔內壓力平衡，副閥、主閥口封閉。當線圈通電，產生電磁力：將活動鐵芯吸上，副閥打開，主閥腔內的介質自導閥門外世，以致主閥閥杯上下產生壓力差，膜片或閥杯被迅速托起主閥口開啟，閥呈通路狀態。
當線圈斷電，磁場消失，活動鐵芯復位，封閉副閥口，繼而副閥和主閥閥杯內壓力上升，主閥閥杯壓向閥座，閥又呈關閉狀態。
常開電磁閥，當線圈通電時，產生磁力，銜鐵在磁力作用下下移，推動副閥閥杯下移，副閥關閉，隨著主閥閥杯上下壓差趨向相等，主閥閥杯由自重壓向密封面，閥門關閉。當線圈斷電后，磁力為零，銜鐵祁副閥閥杯由于彈簧作用上升，副閥打開，主閥閥杯內介質經副閥流走，壓力下降，當壓力降到一定值后，主閥閥杯由上下壓差作用向上升起，主閥打開，閥門開啟。

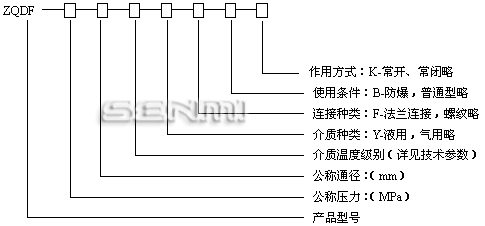

四、水用電磁閥 型號規格說明
五、水用電磁閥 技術參數
|
工作介質
|
水、粘度≤4°E油及其它非腐蝕性液體
|
|
介質溫度°C
|
≤60
|
|
公稱壓力（Mpa）
|
1.0
|
|
工作壓差（Mpa）
|
0.05～1.0
|
0.1～1.0
|
0.15～1.0
|
|
電源電壓
|
AC200V，其余規格可作特殊訂貨（36V、12V、24V）
|
|
流量系數（Kv）
|
按JB/T7352-94規定
|
|
泄漏量（ml/min）
|
按JB/T7352-94.F規定
|
|
公稱通徑
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
功耗(VA)
|
17
|
30
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

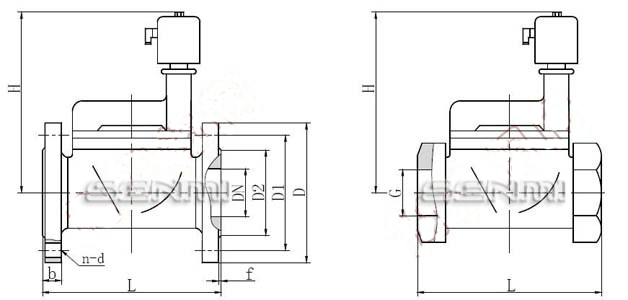

六、水用電磁閥 安裝尺寸
|
|
|
ZCS水用電磁閥
|
|
公稱通徑 DN
|
內螺紋連接
|
|
法蘭連接
|
|
外形尺寸
|
內螺紋
|
外形尺寸
|
法蘭尺寸
|
|
H
|
L
|
G
|
H
|
L
|
D
|
D1
|
D2
|
b
|
f
|
n-d
|
|
15
|
112
|
80
|
1/2
|
|
|
|
|
|
|
|
|
|
20
|
119
|
80
|
3/4
|
|
|
|
|
|
|
|
|
|
25
|
130
|
90
|
1
|
130
|
60
|
115
|
85
|
65
|
16
|
3
|
4-Φ14
|
|
32
|
137
|
140
|
11/4
|
137
|
180
|
140
|
100
|
76
|
18
|
3
|
4-Φ18
|
|
40
|
152
|
156
|
11/2
|
152
|
200
|
150
|
110
|
84
|
18
|
3
|
4-Φ18
|
|
50
|
164
|
180
|
2
|
164
|
230
|
165
|
125
|
99
|
20
|
3
|
4-Φ18
|
|
65
|
|
|
|
222
|
290
|
185
|
145
|
118
|
20
|
3
|
4-Φ18
|
|
80
|
|
|
|
253
|
310
|
200
|
160
|
132
|
22
|
3
|
8-Φ18
|
|
100
|
|
|
|
260
|
350
|
220
|
180
|
156
|
24
|
3
|
8-Φ18
|
|
125
|
|
|
|
315
|
400
|
250
|
210
|
184
|
26
|
3
|
8-Φ18
|
|
150
|
|
|
|
350
|
480
|
285
|
240
|
211
|
26
|
3
|
8-Φ22
|
|
200
|
|
|
|
390
|
600
|
340
|
295
|
266
|
26
|
3
|
8-Φ22
|
|
250
|
|
|
|
430
|
730
|
395
|
350
|
319
|
28
|
3
|
12-Φ22
|
|
300
|
|
|
|
480
|
850
|
445
|
400
|
370
|
28
|
4
|
12-Φ22
|
|
