防爆電動蝶閥|電動防爆偏心蝶閥
 |
 |
|

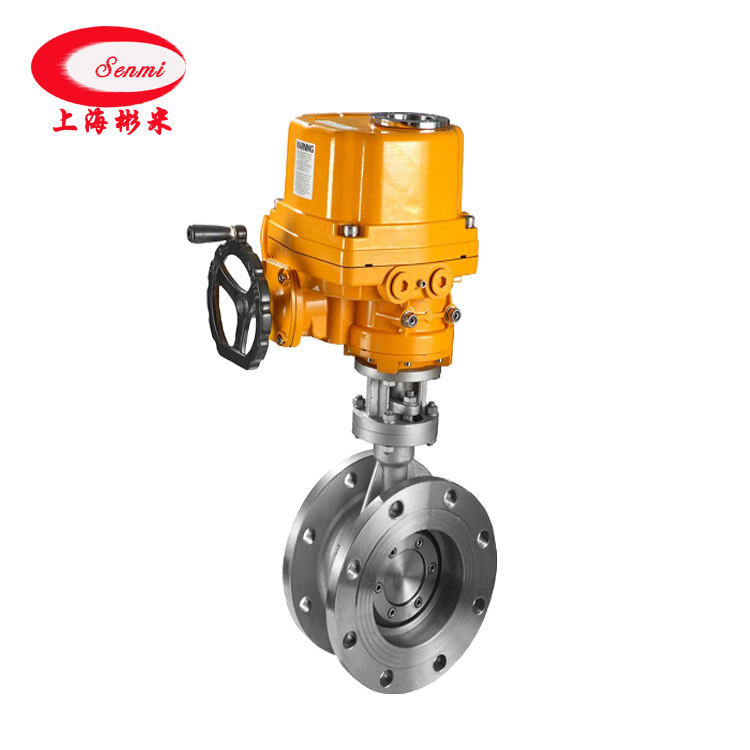

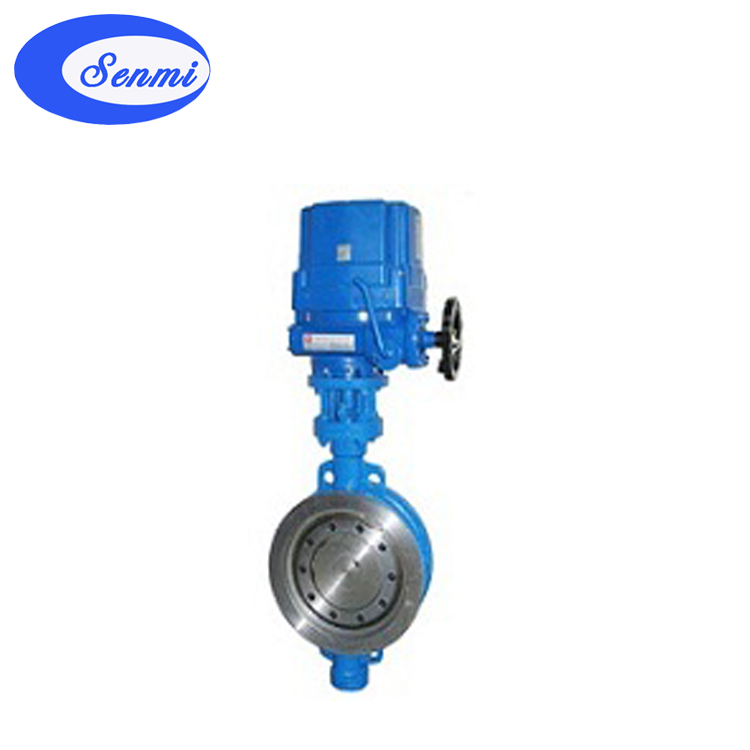

電動防爆蝶閥
|
電動防爆蝶閥 結構圖
|
一、電動防爆蝶閥 概述
電動防爆蝶閥采用精密的U形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。電動防爆蝶閥采用原裝進口SEIQ防爆電動執行機構配以三偏心硬密封蝶閥,具有良好的耐腐蝕性，使用壽命長，本閥均有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
二、電動防爆蝶閥 特點
1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位(旋轉90°或180°)安裝，便于用戶使用。
三、電動防爆蝶閥 SEIQ執行機構特點
1、 殼體-殼體為硬質鋁合金，經陽極氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級IP67，防爆等級BT4，并有IP68和CT4供選擇
2、 電機-全封閉式鼠籠式電機，體積小、扭矩大、慣性小、絕緣等級為F級，內置過熱保護開關，可防止過熱損壞電機。
3、 手動結構-手輪的設計保證案例可靠、省力、體積小、不通電時，扳動離合器手柄可進行手動操作。通電時，離合器自動復位。(注:在電機不通電的狀況下，電動執行器將保持永久手動狀態)
4、 指示器-指示器安裝在中心軸上，可以觀察閥門位置。透鏡采用凸透鏡設計，不積水，觀察方便。
5、 干燥器-用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥。
6、 限位開關-機械，電子雙重限位。機械限位螺釘可調，案例可靠；電子限位開關由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置，無需電池支持(微動開關接點均勻為銀質觸點)
7、 扭矩開關-可提供過載保護，在閥門卡澀，有異物時，自動斷開電機電源，更有效的保護閥門和電動執行器不受損壞。(出廠前已設定好，請用戶不要隨意更改設置)
8、 自鎖-精密和雙蝸輪蝸桿機構可高效傳輸大扭矩，效率高，噪音低(最大50分貝)，壽命長有自鎖功能，防止反轉，傳動部分穩定可靠，出廠已經加滿高效潤滑脂，使用無需再加油。
9、 防脫螺栓-拆除外殼時，螺栓附在殼體上，不會(huì )脫落。外部螺栓均采為不銹鋼材質。
四、電動防爆蝶閥 主要性能規范
|
公稱通徑DN(mm)
|
50-1200
|
|
公稱壓力PN(MPa)
|
1.0
|
1.6
|
|
公稱壓力PS(MPa)
|
強度試驗
|
1.5
|
2.4
|
|
密封試驗
|
1.1
|
1.76
|
|
材料\材料代號
|
C
|
P
|
R
|
|
主要零件
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
|
蝶板
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
|
閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
|
密封圈
|
四氟 不銹鋼
|
|
填料
|
四氟 柔性石墨
|
|
適用工況
|
適用介質
|
水、煤氣、蒸汽、油品
|
硝酸類
|
醋酸類
|
|
適用溫度
|
-40℃～200℃(超該溫度范圍；訂貨時請注明)
|
五、電動防爆蝶閥 主要外形尺寸與連接尺寸( mm )
|
公稱通徑DN(mm)
|
尺寸
|
|
L
|
D
|
D1
|
H
|
H0
|
Z-Φd
|
|
50
|
43
|
165
|
125
|
82
|
260
|
4-18
|
|
65
|
46
|
185
|
145
|
95
|
280
|
8-18
|
|
80
|
49
|
200
|
160
|
108
|
355
|
8-18
|
|
100
|
56
|
220
|
190
|
125
|
390
|
8-23
|
|
125
|
64
|
250
|
220
|
138
|
490
|
8-25
|
|
150
|
70
|
285
|
250
|
198
|
630
|
8-25
|
|
200
|
71
|
340
|
310
|
236
|
690
|
12-25
|
|
250
|
76
|
405
|
370
|
276
|
830
|
12-30
|
|
300
|
83
|
460
|
430
|
308
|
930
|
16-30
|
|
350
|
92
|
520
|
490
|
340
|
1010
|
16-34
|
|
400
|
102
|
580
|
550
|
374
|
1070
|
16-34
|
|
450
|
114
|
640
|
600
|
384
|
1140
|
20-34
|
|
500
|
127
|
715
|
660
|
448
|
1200
|
20-41
|
|
600
|
154
|
840
|
770
|
490
|
1340
|
20-41
|
|
700
|
165
|
910
|
875
|
542
|
1600
|
24-48
|
|
800
|
190
|
1025
|
990
|
607
|
1780
|
24-48
|
|
900
|
203
|
1125
|
1090
|
665
|
1920
|
28-54
|
|
1000
|
216
|
1255
|
1210
|
731
|
1960
|
28-58
|
|
1200
|
254
|
1485
|
1420
|
842
|
2360
|
32-58
|
