| 產品名稱： |

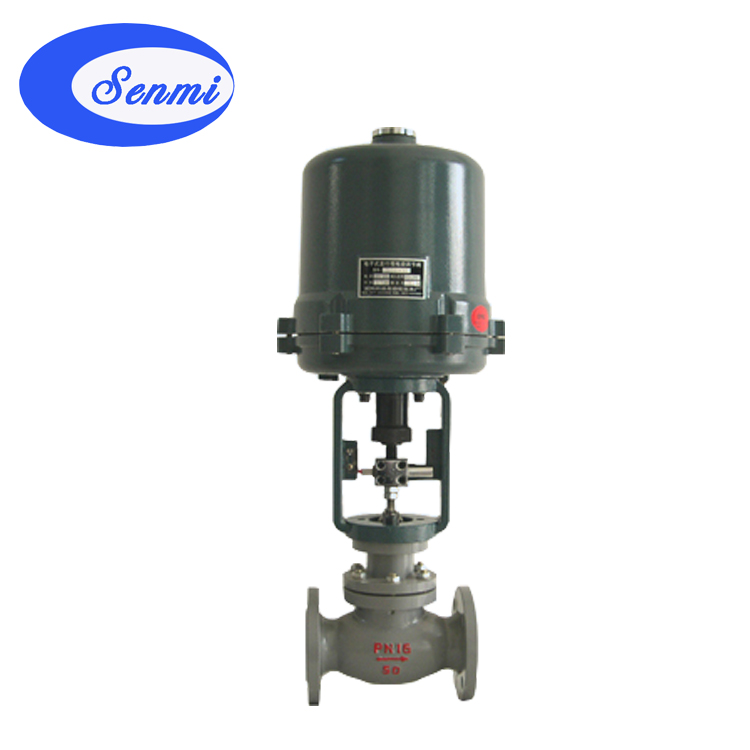

防爆電動調節閥|電動防爆控制閥 |
| 產品型號： |
|
| 產品特點： |
SENMI專業制造電動調節閥,電動防爆調節閥,防爆電動調節閥,防爆調節閥,電動高溫調節閥,電動高壓調節閥等電動調節閥生產廠家,歡迎各新老客戶來電咨詢!服務熱線:4001-123-180 |
|
| 防爆電動調節閥|電動防爆控制閥詳細資料： |
一、電動防爆調節閥 產品概述
電動防爆調節閥具有體積小，重量輕、連線簡單、流量大、調節精度高等特點，電動防爆調節閥廣泛應用于電力、石油、化工、冶金、環保、輕工、教學和科研設備等行業的工業過程自動控制系統中。SENMI生產的電動防爆調節閥屬于頂部導向型控制閥，適用于過程控制技術方面的大多數應用場合，電動防爆調節閥特別適用于在具有某種要求的工作下應用，由于其調節范圍寬，可選擇不同曲面的閥芯，及其在關斷狀態下的高度密封性。電動防爆調節閥配由3810系列電子式電動執行器，電動執行機構內有伺服放大器，無需另配伺服放大器，有輸入控制信號（4～20mADC或1～5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。
二、電動防爆調節閥 主要技術參數
|
公稱通徑(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
閥座直徑
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數(KV)
|
單座
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
630
|
875
|
1250
|
|
套筒
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
360
|
570
|
850
|
1180
|
|
雙座
|
8
|
11
|
17,6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
900
|
1300
|
|
允許壓差(MPa)
|
單座
|
3.8
|
3.2
|
3.0
|
2.0
|
1.8
|
1.5
|
1.4
|
1.0
|
0,7
|
0.6
|
0.5
|
0.3
|
0.1
|
|
套筒
|
6.4
|
6.4
|
5.2
|
5.2
|
4.6
|
4.6
|
3.7
|
3.7
|
3.5
|
3.1
|
3.1
|
2.6
|
2.2
|
|
雙座
|
≤ 公稱壓力
|
|
公稱壓力(MPa)
|
1.6、2.5、4.0、6.4、10.0
|
|
額定行程
|
16
|
25
|
40
|
60
|
100
|
|
閥蓋形式
|
標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
|
|
壓蓋形式
|
螺栓壓緊式
|
|
密封填料
|
V型聚四氟乙烯填料、V型柔性石墨填料
|
|
閥芯形式
|
單座式、套筒式
|
|
流量特性
|
等百分比、直線性
|
|
配置執行器類別
|
3810系列等電動執行器(客戶指定品牌亦可)
|
|
執行器參數
|
電源電壓：220V、380V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
|
|
防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
|
|
環境溫度：-25～+70℃、環境濕度：≤95%
|
三、電動防爆調節閥主要結構圖
四、電動防爆調節閥 主要零件材料
1、單座結構、套筒結構
|
1
|
閥體
|
WCB
|
304
|
316
|
316L
|
|
2
|
墊片
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
|
3
|
閥座/套筒
|
304
|
304
|
316
|
316L
|
|
4
|
閥芯
|
304
|
304
|
316
|
316L
|
|
5
|
導向套/并帽
|
304
|
304
|
316
|
316L
|
|
6
|
中墊
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
|
7
|
閥蓋
|
WCB
|
304
|
316
|
316L
|
|
8
|
閥桿
|
304
|
304
|
316
|
316L
|
|
9
|
金屬墊
|
304
|
304
|
316
|
316L
|
|
10
|
填料
|
PTFE/石墨
|
PTFE/石墨
|
PTFE/石墨
|
PTFE/石墨
|
|
11
|
螺栓
|
25
|
不銹鋼
|
不銹鋼
|
不銹鋼
|
|
12
|
填料壓蓋
|
WCB
|
304
|
316
|
316L
|
|
1
|
底座
|
WCB
|
304
|
316
|
316L
|
|
2
|
閥體
|
WCB
|
304
|
316
|
316L
|
|
3
|
閥芯
|
304
|
304
|
316
|
316L
|
|
4
|
閥座
|
304
|
304
|
316
|
316L
|
|
5
|
銅套
|
黃銅
|
|
6
|
導向套
|
304
|
304
|
316
|
316L
|
|
7
|
墊片
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
PTFE\石墨墊片
|
|
8
|
閥蓋
|
WCB
|
304
|
316
|
316L
|
|
9
|
閥桿
|
304
|
304
|
316
|
316L
|
|
10
|
填料
|
PTFE/石墨
|
PTFE/石墨
|
PTFE/石墨
|
PTFE/石墨
|
|
11
|
填料壓蓋
|
WCB
|
304
|
316
|
316L
|
|
12
|
螺栓
|
25
|
0Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
五、電動防爆調節閥 主要性能指標
|
項目
|
指標值
|
|
基本誤差%
|
配3810L±2.5；配PSL±1.0
|
|
回差%
|
配381L ±2.0；配PSL±1.0
|
|
死區%
|
1.0
|
|
始終點偏差%
|
電開
|
始點±2.5
|
終點±2.5
|
|
始點±2.5
|
終點±2.5
|
|
電關
|
始點
|
±2.5
|
|
終點
|
±2.5
|
|
額定行程偏差%
|
≤2.5
|
|
泄露量L/h
|
0.01%×閥額定容量
|
|
可調范圍R
|
30：1
|
六、電動防爆調節閥 外形圖
 |
 |
|
電動防爆調節閥
|
電動防爆調節閥
|
七、電動防爆調節閥 安裝連接尺寸
1、電動防爆調節閥 (單座、套筒結構)
|
公稱通徑(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
PN16/25
|
181
|
184
|
200
|
222
|
254
|
276
|
298
|
352
|
410
|
451
|
600
|
640
|
880
|
|
PN40
|
194
|
197
|
200
|
235
|
267
|
292
|
317
|
368
|
425
|
473
|
610
|
760
|
910
|
|
PN64
|
206
|
200
|
210
|
251
|
286
|
311
|
337
|
394
|
440
|
508
|
650
|
810
|
950
|
|
H
|
PN16/25
|
52.5
|
57.5
|
75
|
75
|
85.5
|
92.5
|
100
|
110
|
142.5
|
158
|
170
|
195
|
230
|
|
PN40
|
52.5
|
57.5
|
75
|
75
|
82.5
|
92.5
|
100
|
117.5
|
150
|
167.5
|
187.5
|
205
|
245
|
|
PN64
|
65
|
40
|
85
|
85
|
90
|
102.5
|
107.5
|
125
|
172.5
|
195
|
207.5
|
230
|
260
|
|
H1
|
132
|
132
|
158
|
170
|
179
|
214
|
221
|
234
|
270
|
294
|
331
|
390
|
450
|
|
H2
|
3810L
|
373
|
373
|
495
|
495
|
495
|
700
|
700
|
700
|
725
|
725
|
725
|
725
|
725
|
|
PSL
|
465
|
465
|
465
|
465
|
465
|
560
|
560
|
560
|
560
|
560
|
788
|
788
|
788
|
|
D
|
3810L
|
225
|
225
|
225
|
225
|
225
|
257
|
257
|
257
|
310
|
310
|
310
|
310
|
310
|
|
PSL
|
177
|
177
|
177
|
177
|
177
|
182
|
182
|
182
|
182
|
182
|
218
|
218
|
218
|
2、電動防爆調節閥 (雙座結構)
|
公稱通徑(DN)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
PN16/25
|
185
|
200
|
220
|
250
|
275
|
300
|
350
|
410
|
450
|
550
|
670
|
770
|
|
PN40
|
190
|
210
|
230
|
255
|
285
|
310
|
355
|
425
|
460
|
560
|
740
|
805
|
|
PN64
|
200
|
210
|
235
|
265
|
295
|
320
|
370
|
440
|
475
|
570
|
750
|
820
|
|
H
|
PN16/25
|
117
|
120
|
139
|
144
|
188
|
208
|
220
|
268
|
278
|
320
|
441
|
503
|
|
PN40
|
124
|
128
|
145
|
150
|
195
|
220
|
230
|
280
|
290
|
335
|
465
|
528
|
|
PN64
|
130
|
135
|
155
|
170
|
205
|
240
|
255
|
295
|
310
|
360
|
480
|
550
|
|
H1
|
165
|
185
|
185
|
205
|
245
|
255
|
270
|
335
|
365
|
430
|
560
|
680
|
|
H2
|
3810L
|
373
|
495
|
495
|
495
|
700
|
700
|
700
|
725
|
725
|
725
|
725
|
725
|
|
PSL
|
465
|
465
|
465
|
465
|
560
|
560
|
560
|
560
|
560
|
788
|
788
|
788
|
|
D
|
3810L
|
225
|
225
|
225
|
225
|
257
|
257
|
257
|
310
|
310
|
310
|
310
|
310
|
|
PSL
|
177
|
177
|
177
|
177
|
182
|
182
|
182
|
182
|
182
|
218
|
218
|
218
|
