一、 電動防爆調節閥 產品概述

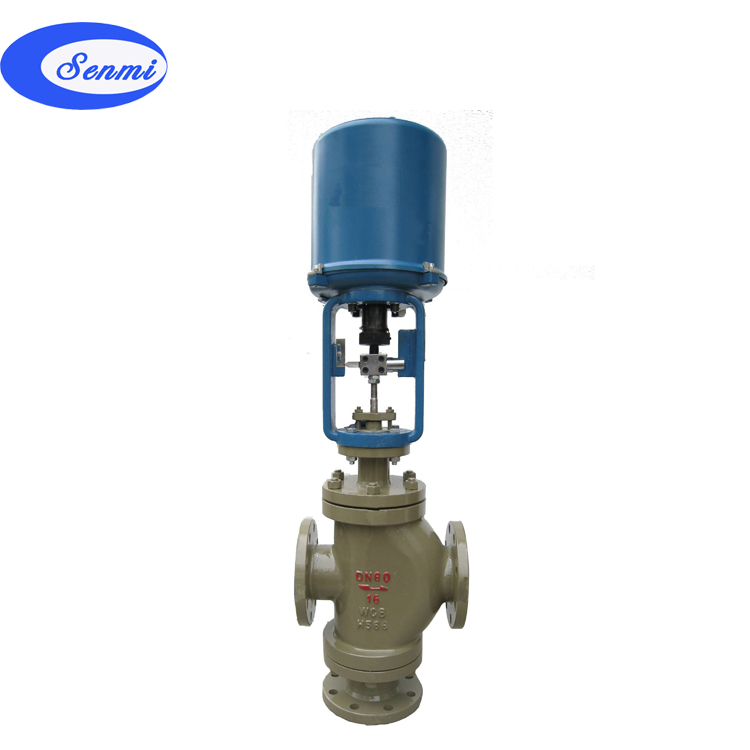

SMBZDLP防爆電動調節閥由3810L系列電子式執行機構和調節閥組成。電源為220V.AC 50Hz，含有伺服放大器、只需輸入信號4-20mA或1-5VDC，控制調節閥介質壓力、流量、溫度、液位等精準控制。電源為220V.AC 50Hz，含有伺服放大器、位置信號發生器、位置限位開關以及閥位顯示。可直接接受工業控制儀表或計算機等輸出的（4-20mADC或1-5VDC）進行閥門的開度控制，達到調節介質壓力流量、溫度等目的。同時可以輸出（4-20mADC或1-5VDC）閥位反饋信號。單座調節閥閥體為低阻流直通單座上導向結構。具有精度高、流量大、泄漏量小的特點，SENMI防爆電動調節閥廣泛用于化工、石油、輕工、電站、冶金等要求流量大、泄漏量小的工業自控系統中。
SENMI閥門生產的電動防爆調節閥 具有體積小，重量輕、連線簡單、流量大、調節精度高等特點， 電動防爆調節閥 廣泛應用于電力、石油、化工、冶金、環保、輕工、教學和科研設備等行業的工業過程自動控制系統中。SENMI生產的 電動防爆調節閥 屬于頂部導向型控制閥，適用于過程控制技術方面的大多數應用場合，
電動防爆調節閥 特別適用于在具有某種要求的工作下應用，由于其調節范圍寬，可選擇不同曲面的閥芯，及其在關斷狀態下的高度密封性。
電動防爆調節閥配由 3810 系列電子式電動執行器，電動執行機構內有伺服放大器，無需另配伺服放大器，有輸入控制信號（ 4 ～ 20mADC 或 1 ～ 5VDC ）及單相電源即可控制運轉，實現對壓力、流 量、溫度、液位等參數的調節。
二、 電動防爆調節閥 主要技術參數
| 公稱通徑 (DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
閥座直徑 (dn)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數 (KV)
|
單座
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
630
|
875
|
1250
|
|
套筒
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
360
|
570
|
850
|
1180
|
|
雙座
|
8
|
11
|
17,6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
900
|
1300
|
|
允許壓差 (MPa)
|
單座
|
3.8
|
3.2
|
3.0
|
2.0
|
1.8
|
1.5
|
1.4
|
1.0
|
0,7
|
0.6
|
0.5
|
0.3
|
0.1
|
|
套筒
|
6.4
|
6.4
|
5.2
|
5.2
|
4.6
|
4.6
|
3.7
|
3.7
|
3.5
|
3.1
|
3.1
|
2.6
|
2.2
|
|
雙座
|
≤ 公稱壓力
|
|
公稱壓力 (MPa)
|
1.6 、 2.5 、 4.0 、 6.4 、 10.0
|
|
額定行程 (mm)
|
16
|
25
|
40
|
60
|
100
|
|
閥蓋形式
|
標準型 (-17 ～ +250 ℃ ) 、高溫型 (+250 ～ +450 ℃ ) 、低溫型 (-40 ～ -196 ℃ ) 、波紋管密封型 (-40 ～ +350 ℃ )
|
|
壓蓋形式
|
螺栓壓緊式
|
|
密封填料
|
V 型聚四氟乙烯填料、 V 型柔性石墨填料
|
|
閥芯形式
|
單座式、套筒式
|
|
流量特性
|
等百分比、直線性
|
|
配置執行器類別
|
3810 系列等電動執行器 ( 客戶指定品牌亦可 )
|
|
執行器參數
|
電源電壓： 220V 、 380V 、輸入信號： 4-20mA 或 1-5V·DC 、輸出信號： 4-20mA·DC
|
|
防護等級：相當 IP65 、隔爆標志： Exd Ⅱ BT4(Exd Ⅱ BT6 特殊定制 ) 、手操功能：手柄
|
|
環境溫度： -25 ～ +70 ℃ 、環境濕度： ≤95%
|
三、 電動防爆調節閥 主要零件材料
| 1 |
閥體 |
WCB |
304 |
316 |
316L |
|
2
|
墊片
|
PTFE\ 石墨墊片
|
PTFE\ 石墨墊片
|
PTFE\ 石墨墊片
|
PTFE\ 石墨墊片
|
|
3
|
閥座 / 套筒
|
304
|
304
|
316
|
316L
|
|
4
|
閥芯
|
304
|
304
|
316
|
316L
|
|
5
|
導向套 / 并帽
|
304
|
304
|
316
|
316L
|
|
6
|
中墊
|
PTFE\ 石墨墊片
|
PTFE\ 石墨墊片
|
PTFE\ 石墨墊片
|
PTFE\ 石墨墊片
|
|
7
|
閥蓋
|
WCB
|
304
|
316
|
316L
|
|
8
|
閥桿
|
304
|
304
|
316
|
316L
|
|
9
|
金屬墊
|
304
|
304
|
316
|
316L
|
|
10
|
填料
|
PTFE/ 石墨
|
PTFE/ 石墨
|
PTFE/ 石墨
|
PTFE/ 石墨
|
|
11
|
螺栓
|
25
|
不銹鋼
|
不銹鋼
|
不銹鋼
|
|
12
|
填料壓蓋
|
WCB
|
304
|
316
|
316L
|
| 1 |
底座 |
WCB |
304 |
316 |
316L |
|
2
|
閥體
|
WCB
|
304
|
316
|
316L
|
|
3
|
閥芯
|
304
|
304
|
316
|
316L
|
|
4
|
閥座
|
304
|
304
|
316
|
316L
|
|
5
|
銅套
|
黃銅
|
|
6
|
導向套
|
304
|
304
|
316
|
316L
|
|
7
|
墊片
|
PTFE\ 石墨墊片
|
PTFE\ 石墨墊片
|
PTFE\ 石墨墊片
|
PTFE\ 石墨墊片
|
|
8
|
閥蓋
|
WCB
|
304
|
316
|
316L
|
|
9
|
閥桿
|
304
|
304
|
316
|
316L
|
|
10
|
填料
|
PTFE/ 石墨
|
PTFE/ 石墨
|
PTFE/ 石墨
|
PTFE/ 石墨
|
|
11
|
填料壓蓋
|
WCB
|
304
|
316
|
316L
|
|
12
|
螺栓
|
25
|
0Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
