直接作用薄膜式減壓閥|薄膜式減壓閥
一、直接作用薄膜式減壓閥 結構特點和用處
SENMI本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。本系列減壓閥主要用于給排水,消防管路，起減壓穩壓作用。
 |
 |
|

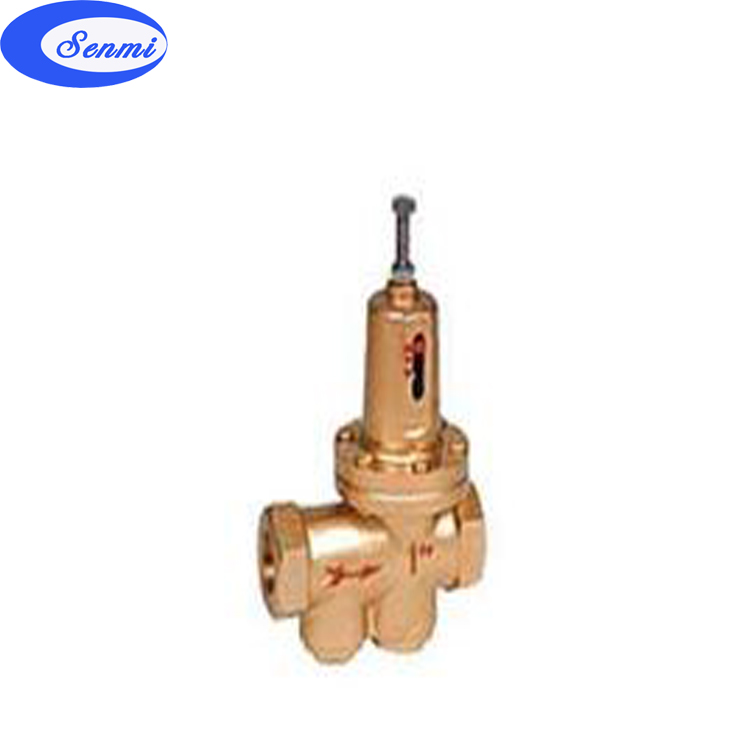

直接作用薄膜式減壓閥
|

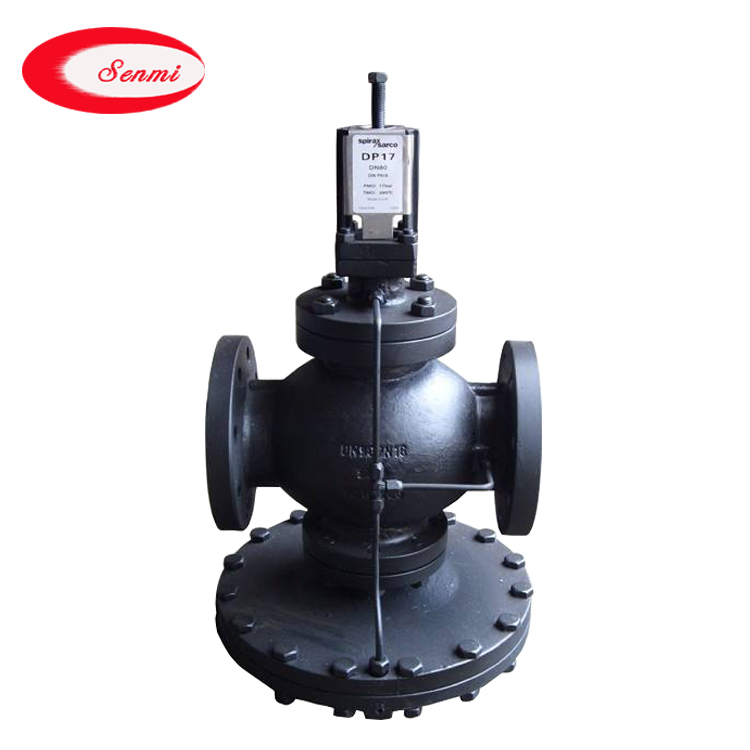

先導式超大膜片高靈敏度減壓閥
|
二、直接作用薄膜式減壓閥 主要技術參數和性能指標
|
公稱壓力(Mpa)
|
1.0
|
1.6
|
|
殼體試驗壓力(Mpa)*
|
1.5
|
2.4
|
|
密封試驗壓力(Mpa)
|
1.0
|
1.6
|
|
最高進口壓力(Mpa)
|
1.0
|
1.6
|
|
出口壓力范圍(Mpa)
|
0.09-0.8
|
0.1-1.2
|
|
壓力特性偏差(Mpa)△P2P
|
GB12246-1989
|
|
流量特性偏差(Mpa)△P2G
|
GB12246-1989
|
|
滲漏量
|
0
|
|
工作溫度
|
0℃-80℃
|
*：殼體試驗不包括膜片、閥蓋。
三、直接作用薄膜式減壓閥 主要零件材料
|
零件名稱
|
零件材料
|
|
閥體 閥蓋
|
銅合金
|
|
閥座
|
H62
|
|
閥瓣
|
H62
|
|
閥桿
|
H62
|
|
O型圈
|
丁腈橡膠
|
|
密封圈
|
丁腈橡膠
|
|
膜片
|
夾織物丁腈橡膠
|
|
調節彈簧
|
60Si2Mn
|
|
過濾器
|
不銹鋼
|
四、直接作用薄膜式減壓閥 流量系數Cv
|
DN
|
15(1/2")
|
20(3/4")
|
25(1")
|
32(1-1/4")
|
40(1-1/2")
|
50(2")
|
|
Cv
|
0.5
|
0.6
|
1.2
|
1.8
|
3.0
|
5.0
|
五、直接作用薄膜式減壓閥 連接尺寸
|
DN
|
G
|
L
|
H1
|
H
|
D
|
|
15(1/2")
|
G1/2"
|
112
|
40
|
150
|
75
|
|
20(3/4")
|
G3-4"
|
140
|
55
|
190
|
90
|
|
25(1")
|
G1"
|
140
|
55
|
195
|
90
|
|
32(1-1/4")
|
G1-1/4"
|
165
|
55
|
212
|
98
|
|
40(1-1/2")
|
G1-1/4"
|
190
|
55
|
215
|
98
|
|
50(2")
|
G2"
|
200
|
65
|
265
|
120
|
