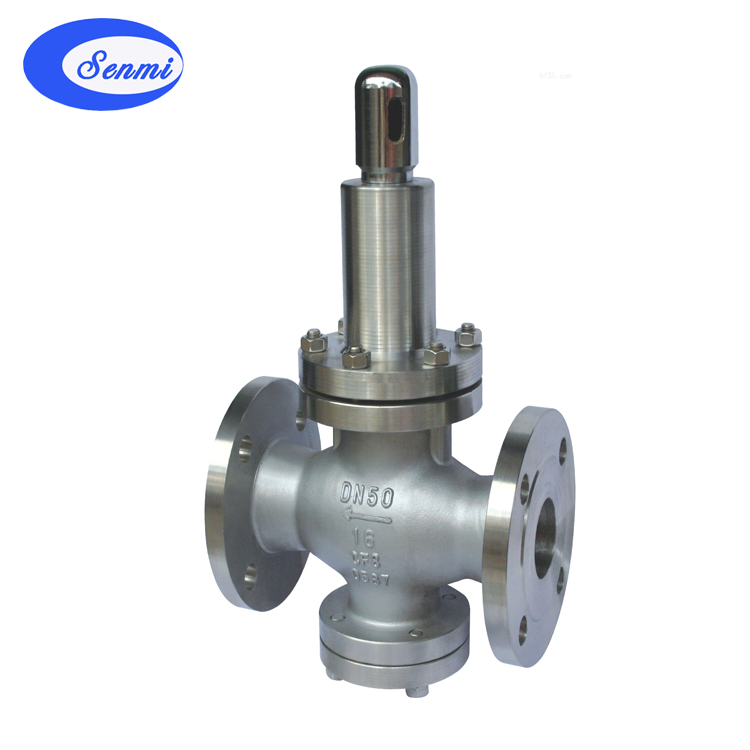

Y42X薄膜式減壓閥|水用減壓閥
一、水用減壓閥 結構特點和用處
SENMI生產的Y42X系列減壓閥屬于直接作用式薄膜彈簧減壓閥。主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。
Y42X減壓閥在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。
Y42X減壓閥調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。
二、水用減壓閥 主要技術參數和性能指標
|
公稱壓力(Mpa)
|
1.0
|
1.6
|
2.5
|
|
殼體試驗壓力(Mpa)
|
1.5
|
2.4
|
3.75
|
|
密封試驗壓力(Mpa)
|
1.0
|
1.6
|
2.5
|
|
最高進口壓力(Mpa)
|
1.0
|
1.6
|
2.5
|
|
出口壓力范圍(Mpa)
|
0.2-0.8
|
0.2-1.0
|
0.4-1.6
|
|
壓力特性偏差(Mpa)△P2P
|
GB12244-1989
|
|
流量特性偏差(Mpa)P2G>
|
GB12244-1989
|
|
滲漏量
|
0
|
|
|
0℃-90℃
|
|
*：殼體試驗不包括膜片、閥蓋
|
三、水用減壓閥 流量系數
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
Cv
|
1
|
2
|
4
|
4
|
6
|
13
|
14
|
38
|
40
|
85
|
90
|
165
|
350
|
520
|
690
|
950
|
四、水用減壓閥 主要零件材料
|
零件名稱
|
材料
|
|
閥體、上蓋、下蓋
|
灰鑄鐵、鑄鋼
|
|
調節彈簧
|
硅錳鋼
|
|
活塞
|
不銹鋼
|
|
缸套
|
不銹鋼
|
五、水用減壓閥 主要外形尺寸
|
公稱通徑DN
|
外 形 尺 寸
|
|
L
|
H
|
Hl
|
|
15
|
160
|
265
|
100
|
|
20
|
160
|
265
|
100
|
|
25
|
180
|
285
|
110
|
|
32
|
200
|
285
|
110
|
|
40
|
220
|
320
|
120
|
|
50
|
250
|
320
|
120
|
|
65
|
280
|
335
|
140
|
|
80
|
310
|
425
|
165
|
|
100
|
350
|
445
|
185
|
|
125
|
400
|
590
|
225
|
|
150
|
450
|
625
|
260
|
|
200
|
500
|
680
|
280
|
|
250
|
650
|
855
|
335
|
|
300
|
800
|
935
|
385
|
|
350
|
850
|
1015
|
430
|
|
400
|
900
|
1095
|
455
|
|
450
|
900
|
1165
|
500
|
|
500
|
950
|
1205
|
525
|
