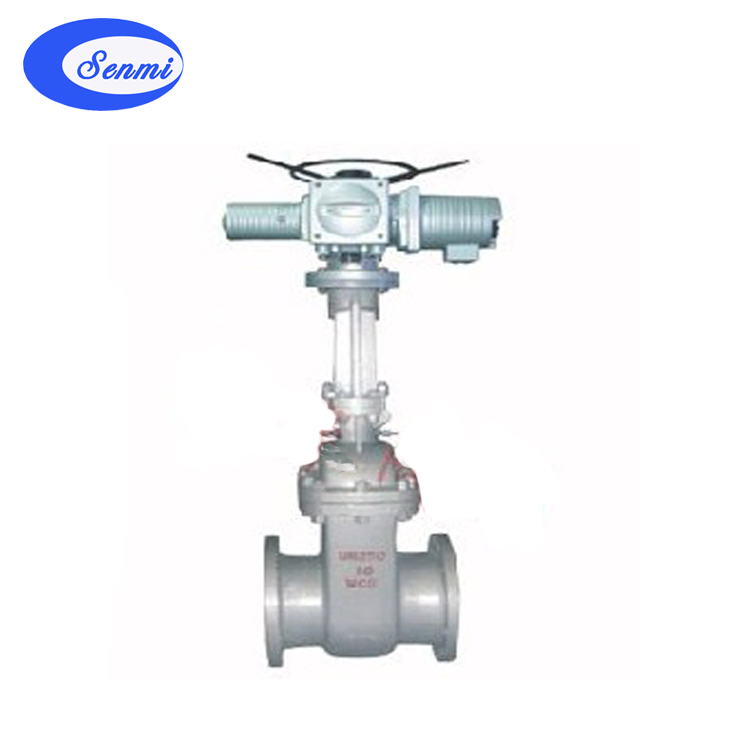

二、電動水封閘閥 產品特點
1、本產品的閥蓋填料室具有水密封結構，當接口通入壓力O.6～1 MPa的水時，可使系統與大氣隔離，保證系統具有良好的氣密封。
2、DS/Z型系列采用雙閘板雙向彈性密封，啟閉靈活、迅速、密封可靠。
3、產品結構簡單、緊湊合理、檢修方便、使用壽命長。
4、在管路上作啟閉裝置用，必須處于全開或全閉狀態，不得用于調節流量。
5、閥門連接方式有法蘭和焊接兩種，驅動方式為電動。
三、電動水封閘閥 技術標準
|
執行標準
|
設計制造
|
結構長度
|
法蘭面尺寸
|
試驗-檢驗
|
|
GB/T12234-89
|
GB/T12221-89
|
JB79 GB/T9113
|
JB/T9092-99 GB/T13927-92
|
四、 電動水封閘閥 主要性能規范
|
性能試驗
|
公稱壓力 (MPa)
|
|
殼體強度試驗
|
1.0
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
|
密封試驗
|
1.5
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
|
上密封試驗
|
1.1
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
|
氣密封試驗
|
1.1
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
|
產品類型
|
適用溫度(℃)
|
適用介質
|
|
碳鋼型
|
≤425
|
水、蒸汽、油品、非腐蝕性氣體
|
|
合金型
|
≤540
|
五、電動水封閘閥 主要零件材料
|
1
|
閥體
|
WCB、ZG1Cr5Mo、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
|
|
2
|
閘板
|
WCB、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
|
|
3
|
墊片
|
聚四氟乙烯、金屬石墨纏繞墊片
|
|
4
|
閥蓋
|
WCB/25、ZG1Cr5Mo、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
|
|
5
|
填料
|
聚四氟乙烯、柔性石墨、浸油石棉盤根
|
|
6
|
填料壓蓋
|
25、2Cr13、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
|
|
7
|
閥桿
|
2Cr13、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
|
|
8
|
支架
|
HT200、WCB、1Cr18Ni9Ti
|
|
9
|
電動執行器
|
殼體(HT200、WCB)
|
六、電動水封閘閥 主要外形及連接尺寸
|
公稱通徑DN
|
L
|
D
|
D1
|
D2
|
b
|
n-φd
|
H
|
電裝(W)
|
|
50
|
250
|
175
|
135
|
105
|
26
|
4-φ23
|
622
|
DZWl0
|
|
65
|
280
|
200
|
160
|
130
|
28
|
8-φ23
|
714
|
DZW15
|
|
80
|
310
|
210
|
170
|
140
|
30
|
8-φ23
|
765
|
DZW20I
|
|
100
|
350
|
250
|
200
|
168
|
32
|
8-φ25
|
840
|
DZW20l
|
|
125
|
400
|
295
|
240
|
202
|
36
|
8-φ30
|
852
|
DZW30
|
|
150
|
450
|
340
|
280
|
240
|
38
|
8-φ34
|
875
|
DZW30
|
|
200
|
550
|
405
|
345
|
300
|
44
|
12-φ34
|
1195
|
DZW45
|
|
250
|
650
|
470
|
400
|
352
|
48
|
12-φ41
|
1225
|
DZW60
|
|
300
|
750
|
530
|
460
|
412
|
54
|
16-φ41
|
1393
|
DZW90
|
|
350
|
850
|
595
|
525
|
475
|
60
|
16-φ41
|
1507
|
DZWl20I
|
|
400
|
950
|
670
|
585
|
525
|
66
|
16-φ48
|
2075
|
DZWl80
|
