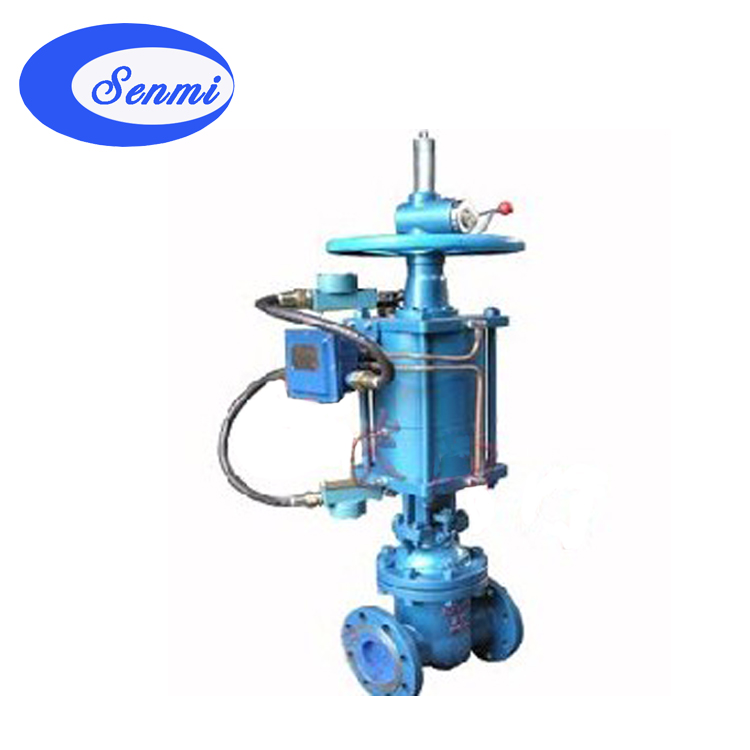

1、SENMI氣動閘閥主要由閥體、閥蓋、閘板、閥桿、密封圈、雙層氣缸及其活塞、活塞桿、隔板連同緩沖機構、手動機構、氣動-手動轉換裝置和閥蓋填料裝置等部分組成。
2、上活塞行至行程上端可頂上上回訊器，使之發訊；下活塞行之行程下端可頂下下回訊器，使之發訊，以作為氣動閘閥開閉信息在中央操作室的模擬儀表盤上進行顯示。
3、手輪上部的外伸指示桿的上升和下降，標志著該閥的閘板是處于提升狀態還是下降狀態。閘閥關閉時，外伸指示桿位于最低位置；反之，閘閥全開時，外伸指示桿位于最高位置。此即為本閥啟閉狀態的現場指示。
4、氣缸蓋上部裝有氣動-手動轉換裝置。將轉換手柄順時針?lè )较蛱徂D到“氣動”定位孔定位，閘閥處于氣動操作狀態；反之，將轉換手柄逆時針?lè )较蛱徂D到“手動”定于孔處定位，氣動閘閥即可進行手動操作。帶錐齒輪的手柄轉換方向相反。 手動操作閘閥時，手輪旋向和普通手動閥一樣，即順時針轉為關，逆時針轉為開。帶錐齒輪轉動的相反。
三、氣動閘閥 主要零件材料
|
閥體、閥蓋、閥板
|
鑄鋼
|
|
閥體及閘板的密封面
|
合金鋼
|
|
閥桿
|
不銹鋼
|
|
雙頭螺栓
|
35號鋼
|
|
氣缸
|
20號無縫鋼管
|
|
活塞
|
鑄鋁合金
|
|
手動螺母
|
青銅
|
|
密封圈
|
石棉橡膠板、纏繞式金屬石墨墊片
|
|
活塞環及軸環
|
耐油橡膠○型圈
|
|
填料函
|
石墨石棉繩
|
四、氣動閘閥 主要性能參數
|
型號
|
公稱壓力PN(MPa)
|
閥體試驗壓力 PN(MPa)
|
|
強度試驗
|
密封試驗
|
|
|
Z6S41T-10
|
1.6
|
2.4
|
1.6
|
|
|
Z6S41H-25
|
2.5
|
3.8
|
2.5
|
|
|
Z6S41H-40
|
4.0
|
6.0
|
4.0
|
|
|
Z6S41H-64
|
6.4
|
9.6
|
6.4
|
|
五、電動法蘭刀型閘閥 主要性能規范
|
公稱壓力PN(MPa)
|
殼體試驗(MPa)
|
密封試驗(MPa)
|
適用介質
|
|
1.0
|
1.5
|
1.1
|
煙氣、灰、渣水混合物、空氣混合物
|
SENMI專業制造
氣動法蘭閘閥,Z641H氣動閘閥,氣動閘閥,氣動開關閘閥,氣動排渣閘閥等
氣動閥門,歡迎新老客戶來電咨詢洽談!服務熱線:021-60481184
