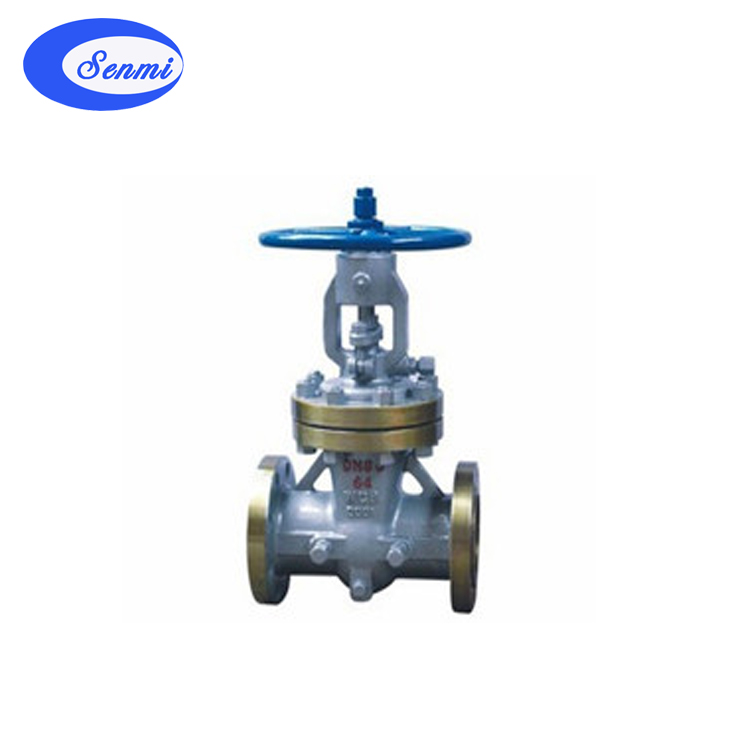

CYZ40H差壓楔式油密封閘閥產品
CYZ40H差壓油密封楔式閘閥是在現有楔式彈性閘閥結構的基礎上發展出來的，即在現有楔式閘閥閥體的中腔丙閥座位置處，各裝有一個自動壓油密封潤滑機構，這個機構盛有密封脂的油缸，可沿油缸內表面移動的活塞和閥座組成，當閥關閉時，閥體中腔內充滿介質壓力，在閥后，即閥的下游端，由于介持被切斷，與中腔形成一個壓力差值，在這壓力差作用下，推動活塞向下運動，從而壓縮油缸內的密封脂，通過閥座通道進入閥座密封面上形在密封油膜，從而實現密封。在閥體外部的前后部位，各裝有一個密封脂補償壓入機構，當閥匯漏需補償密封脂時，只需旋轉壓蓋，密封脂便可通過閥體的油孔，進入閥座密封面上又實現了密封。
CYZ40H差壓楔式油密封閘閥產品特點
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流阻系數小。
2、密封面采用不銹鋼和硬質合金，使用壽命長。
3、采用柔性石墨填料、密封可靠，操作輕便靈活。
4、具有手動、電動、氣動、齒輪傳動等多種驅動方式。
CYZ40H差壓楔式油密封閘閥適用范圍
CYZ40H差壓楔式油密封閘閥適用于油品、天然氣等介質，被廣泛應用于石油化工，火力發電廠等油品、天然氣管路上作接通或截斷管路中介質的啟閉裝置。
CYZ40H差壓楔式油密封閘閥裝運輸：閥門兩側應設輕質堵板固封。中、小口徑閥門應以草繩捆扎，并以集裝箱方式運輸為宜。大口徑閥門亦有簡易木條框架固體包裝，以免運輸過程中碰損。
|
閥體、閥蓋
|
閥板、閥座
|
閥桿
|
閥桿螺母
|
填料
|
手輪
|
|
碳素鋼
|
優質碳金鋼+硬質合金或不銹鋼
|
鉻不銹鋼
|
鋁青銅
|
石墨石棉盤根
|
可鍛鑄鐵
|
|
鉻鎳鈦鋼
|
不銹鋼、不銹鋼+硬質合金
|
鉻鎳鈦不銹鋼
|
鋁青銅
|
浸聚四氟乙
|
可鍛鑄鐵
|
|
鉻鎳鉬鈦鋼
|
不銹鋼、不銹鋼+硬質合金
|
鉻鎳鉬鈦不銹鋼
|
鋁青銅
|
烯石棉盤根
|
球墨鑄鐵
|
|
鉻鉬鋼
|
合金鋼+硬質合金
|
鉻鉬鋼
|
鋁青銅
|
柔性石墨
|
球墨鑄鐵
|
|
鉻鉬釩鋼
|
合金鋼+硬質合金
|
鉻鉬釩鋼
|
鋁青銅
|
柔性石墨
|
球墨鑄鐵
|
|
公稱通徑DN(mm)
|
主要外形尺寸和連接尺寸
|
重量(Kg)
|
|
L
|
D
|
D1
|
D2
|
b
|
f
|
Z－Φd
|
H
|
H1
|
D0
|
|
CYZ40H/Z41Y(H)-16CYZ40Y/Z41Y-16PCYZ40W/Z41W-16RCYZ40W/Z41W-16PCYZ40W/Z41W-16RCYZ40Y/Z41Y-16PI
|
|
25
|
160
|
115
|
85
|
65
|
14
|
2
|
4-14
|
275
|
303
|
160
|
9
|
|
32
|
180
|
135
|
100
|
78
|
16
|
2
|
4-18
|
280
|
321
|
180
|
12
|
|
40
|
200
|
145
|
110
|
85
|
16
|
3
|
4-18
|
300
|
352
|
200
|
26.5
|
|
50
|
250
|
160
|
125
|
100
|
16
|
3
|
4-18
|
358
|
438
|
240
|
29
|
|
65
|
265
|
180
|
145
|
120
|
18
|
3
|
4-18
|
375
|
450
|
240
|
33
|
|
80
|
280
|
195
|
160
|
135
|
20
|
3
|
8-18
|
433
|
528
|
280
|
45
|
|
100
|
300
|
215
|
180
|
155
|
20
|
3
|
8-18
|
502
|
620
|
320
|
63
|
|
125
|
325
|
245
|
210
|
185
|
22
|
3
|
8-18
|
612
|
753
|
360
|
108
|
|
150
|
350
|
280
|
240
|
210
|
24
|
3
|
8-23
|
676
|
847
|
360
|
134
|
|
200
|
400
|
335
|
295
|
265
|
26
|
3
|
12-23
|
820
|
1039
|
400
|
192
|
|
250
|
450
|
405
|
355
|
320
|
30
|
3
|
12-25
|
969
|
1245
|
450
|
273
|
|
300
|
500
|
460
|
410
|
375
|
30
|
4
|
12-25
|
1142
|
1472
|
560
|
397
|
|
350
|
550
|
520
|
470
|
435
|
34
|
4
|
16-25
|
1280
|
1450
|
640
|
590
|
|
400
|
600
|
580
|
525
|
485
|
36
|
4
|
16-30
|
1452
|
1887
|
640
|
850
|
|
450
|
650
|
640
|
585
|
545
|
40
|
4
|
20-30
|
1541
|
5011
|
720
|
907
|
|
500
|
700
|
705
|
650
|
608
|
44
|
4
|
20-34
|
1676
|
2181
|
720
|
958
|
|
600
|
800
|
840
|
770
|
718
|
48
|
5
|
20-41
|
1874
|
2346
|
800
|
1112
|
|
700
|
900
|
910
|
840
|
788
|
50
|
5
|
24-41
|
2489
|
2700
|
900
|
1520
|
|
800
|
1000
|
1020
|
950
|
898
|
52
|
5
|
28-41
|
2643
|
2860
|
1000
|
1860
|
|
900
|
1100
|
1120
|
1050
|
998
|
54
|
5
|
28-41
|
2590
|
3170
|
1000
|
1900
|
|
1000
|
1200
|
1255
|
1170
|
1110
|
56
|
5
|
28-41
|
2750
|
3430
|
1100
|
2010
|
|
