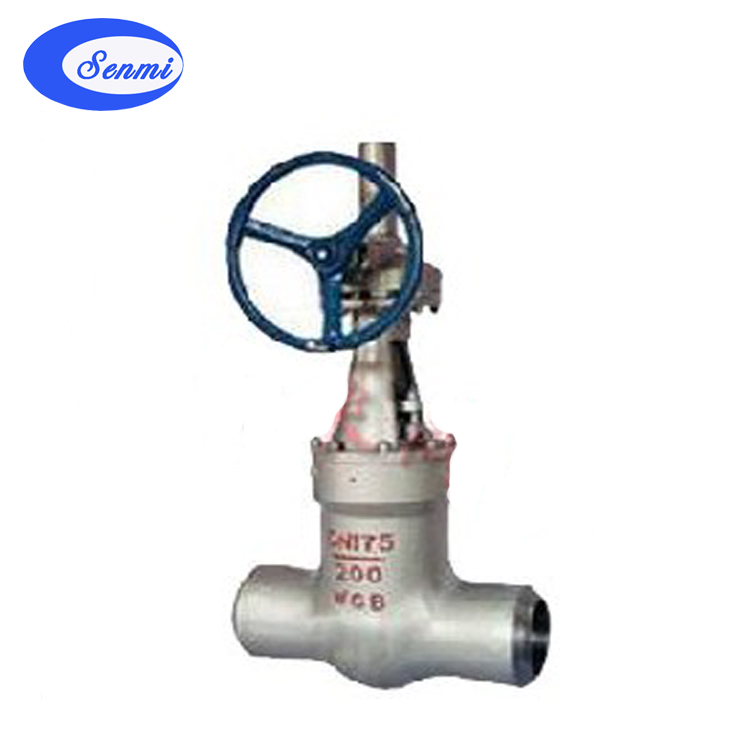

一、電站閘閥技術工藝優勢
1、殼體采用鍛造及鑄造兩種工藝選項，外觀光潔，組織均勻，滿足高溫高壓要求；視用戶需求可提供全系列全鍛鋼閘閥；
2、特殊材料配對，確保密封面高硬度及硬度差；精密研磨，光潔如鏡，耐磨耐蝕，有效延長使用壽命；
3、背密封設計，有效保護密封填料，杜絕跑冒滴漏；
4、高壓水強度，高壓氣體強度，無損檢測等多道檢測，全面控制承壓件質量；
5、閥桿表面經精密磨削及硬化處理，抗擦傷耐腐蝕，有效地減輕啟閉力矩，操作更輕松；
6、采用特殊緩蝕填料結構設計，耐溫耐壓，無腐蝕，自動潤滑，減輕啟閉摩擦，避免對閥桿表面的腐蝕，進而免除外漏；
7、雙向承壓密封設計，滿足各類特殊工況的苛刻要求；
8、嚴格手工配研，確保雙側密封面吻合度 90% 以上，實現氣泡級出廠密封檢測；
9、Z60 系列獨特的閘板彈性槽設計，自動補償加工誤差，適應高溫工況，避免咬死； Z62Y 系列為雙閘板設計，閘板自動矯正加工誤差，始終保持密封面 100% 吻合度，特別便于用戶現場維修保養；
10、閥蓋自緊密封設計，壓力越高，密封越可靠；
二、電站閘閥應用范圍
1、設計、制造：E101
2、結構長度：E101
3、對焊連接：78DG ANSI B16。25
4、檢查和試驗：E101。
溫度：(450-570)℃
壓力：1.6-22.0
公稱通徑：150-350
介質：蒸汽
材質：1Cr5Mo，12CrMorV，ZG12CrMoV
廣泛用于鋼鐵、冶金、化工行業及電力、能源發電廠等設施。
三、電站閘閥主要零件材料及使用范圍
|
產品型號
|
Z560Y-200/250/320
|
Z560Y-P 55100/140/ 170V
|
|
閥體
|
20/WCB
|
12Cr1MoV/WC6/WC9
|
|
閥蓋
|
20/WCB
|
12Cr1MoV/WC6/WC9
|
|
閥桿
|
38CrMoAlA
|
38CrMoAlA /25Cr2MoV
|
|
閘板
|
20/WCB
|
12Cr1MoV/WC6/WC9
|
|
螺栓
|
35CrMoA
|
25Cr2MoV
|
|
適用介質
|
水，汽，油品等
|
水，汽，油品等
|
|
最高工作溫度
|
450/ 425 ℃
|
552/ 570 ℃
|
四、電站閘閥主要外形尺寸及重量
|
公稱通徑
|
連接尺寸
|
外形尺寸
|
重量
( Kg )
|
|
D
|
D1
|
D2
|
α
|
配管尺寸 *
|
L
|
W
|
H
|
|
型號
|
Z60Y-200 Z62Y-200 Z60Y-P 55 100V Z62Y-P 55 100V
|
|
|
50 模鍛
|
80
|
|
60
|
32.5
|
76x8
|
260
|
400
|
586
|
|
|
80 模鍛
|
168
|
108
|
80
|
32
|
108x14
|
457
|
450
|
549
|
|
|
100 模鍛
|
170
|
133
|
101
|
32
|
133x16
|
457
|
450
|
550
|
|
|
100 自由鍛
|
170
|
133
|
101
|
32
|
133X16
|
457
|
450
|
745
|
|
|
125 自由鍛
|
195
|
168
|
128
|
32
|
168x22
|
457
|
450
|
745
|
|
|
150
|
225
|
198
|
154
|
32
|
194x15
|
700
|
600
|
821
|
|
|
175
|
240
|
220
|
183
|
32
|
219x16
|
750
|
700
|
890
|
|
|
225A
|
300
|
278
|
233
|
32
|
273X20
|
900
|
700
|
990
|
|
|
225D 自由鍛
|
300
|
278
|
217
|
32
|
273X28
|
750
|
700
|
990
|
|
|
250
|
345
|
331
|
275
|
12
|
325X25
|
914
|
|
1515
|
|
* 實際配管尺寸可依合同要求加工 ;DN150 以上可選配齒輪驅動機構
|
公稱通徑
|
連接尺寸
|
外形尺寸
|
重量( Kg )
|
|
D
|
D1
|
D2
|
α
|
配管尺寸 *
|
L
|
W
|
H
|
|
型號
|
Z60Y-250 Z62Y-250 Z60Y-P 55 140V Z62Y-P 55 140V
|
|
|
50 模鍛
|
80
|
|
56
|
32.5
|
76x10
|
260
|
400
|
586
|
|
|
80 模鍛
|
168
|
108
|
80
|
32
|
108x14
|
457
|
450
|
549
|
|
