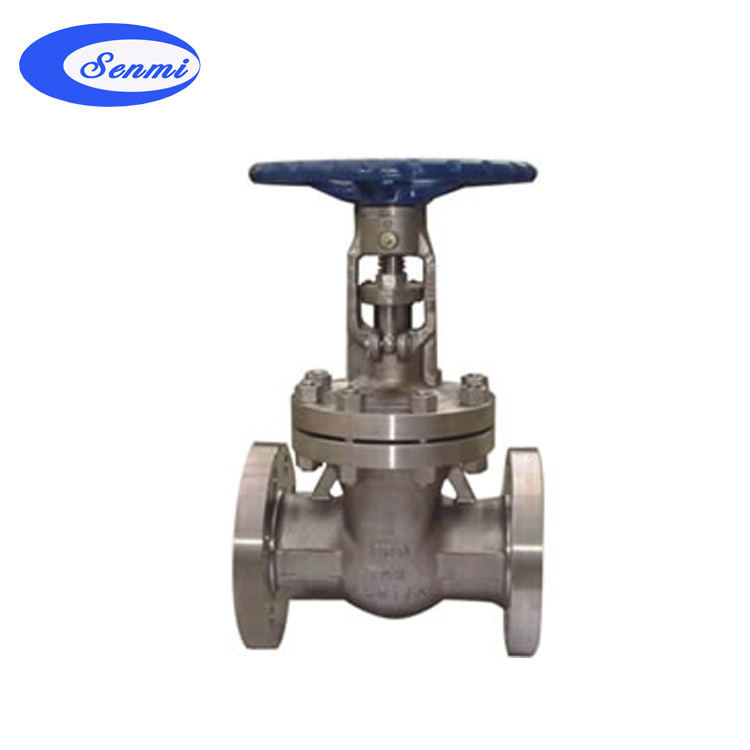

鈦合金楔式閘閥產品說明
Z40W-16Ti、Z40W-25Ti 型鈦合金楔式閘閥：手動、法蘭連接、明桿楔式彈性閘板，閥座密封面材料為鈦合金，工作壓力 1.6-2.5MPa，閥體材料為 ZTA2 鈦合金的閘閥。因為鈦和氧有很好的親和力，極易與氧反應而在其表面生成一層堅固而致密的鈍性氧化薄膜，對許多腐蝕介質都呈現出特別優異的耐腐蝕性。
鈦合金楔式閘閥產品性能參數
Z40W-16Ti、Z40W-25Ti 型鈦合金楔式閘閥主要性能參數
| 型號 |
PN |
工作壓力 / MPa |
適用溫度 / ℃ |
適用介質 |
| Z40W-16Ti |
16 |
1.6 |
≤ 200 |
氧化腐蝕性介質 |
| Z40W-25Ti |
25 |
2.5 |
鈦合金楔式閘閥主要零部件材料
| 型號 |
材料 |
| 閥體、閥蓋、閘板 |
閘桿 |
密封面 |
填料 |
| Z40W-16Ti |
ZTA2 |
TC4 |
本體材料 |
聚四氟乙烯 |
| Z40W-25Ti |
鈦合金楔式閘閥主要連接尺寸
| DN |
L |
D |
D1 |
D2 |
b |
f |
z×ød |
H |
D0 |
重量 /kg |
| 15 |
130 |
95 |
65 |
45 |
14 |
2 |
4×ø14 |
175 |
200 |
4 |
| 20 |
150 |
105 |
75 |
55 |
14 |
2 |
4×ø14 |
180 |
200 |
5 |
| 25 |
160 |
115 |
85 |
65 |
14 |
2 |
4×ø14 |
210 |
200 |
6 |
| 32 |
180 |
135 |
100 |
78 |
16 |
2 |
4×ø18 |
210 |
200 |
7 |
| 40 |
200 |
145 |
110 |
85 |
16 |
3 |
4×ø18 |
350 |
200 |
19 |
| 50 |
250 |
160 |
125 |
100 |
16 |
3 |
4×ø18 |
358 |
240 |
29 |
| 65 |
265 |
180 |
145 |
120 |
18 |
3 |
4×ø18 |
375 |
240 |
33 |
| 80 |
280 |
195 |
160 |
135 |
20 |
3 |
8×ø18 |
433 |
280 |
45 |
| 100 |
300 |
215 |
180 |
155 |
20 |
3 |
8×ø18 |
502 |
320 |
63 |
| 125 |
325 |
245 |
210 |
185 |
22 |
3 |
8×ø18 |
612 |
360 |
108 |
| 150 |
350 |
280 |
240 |
210 |
24 |
3 |
8×ø23 |
676 |
360 |
134 |
| 200 |
400 |
335 |
295 |
265 |
26 |
3 |
12×ø23 |
820 |
400 |
192 |
| 250 |
450 |
405 |
355 |
320 |
30 |
3 |
12×ø25 |
969 |
450 |
273 |
| 300 |
500 |
460 |
410 |
375 |
30 |
4 |
12×ø25 |
1142 |
560 |
379 |
| 350 |
550 |
520 |
470 |
435 |
34 |
4 |
16×ø25 |
1280 |
640 |
590 |
| 400 |
600 |
580 |
525 |
485 |
36 |
4 |
16×ø30 |
1452 |
640 |
850 |
| 450 |
650 |
640 |
585 |
545 |
40 |
4 |
20×ø30 |
1541 |
720 |
907 |
| 500 |
700 |
705 |
650 |
608 |
44 |
4 |
20×ø34 |
1676 |
720 |
958 |
| 600 |
800 |
840 |
770 |
718 |
48 |
5 |
20×ø41 |
1874 |
800 |
1112 |
|
