一、水封焊接閘閥 產品特點及用途
1 、 水封閘閥 的閥蓋填料室具有水密封結構，當接口通入壓力 0.6 ～ 1 MPa 的水時，可使系統與大氣隔離，保證系統具有良好的氣密封。
2 、 DS/Z 型水封焊接閘閥系列采用雙閘板雙向彈性密封，啟閉靈活、迅速、密封可靠。
3 、法蘭式水封閘閥結構簡單、緊湊合理、檢修方便、使用壽命長。
4 、在管路上作啟閉裝置用，必須處于全開或全閉狀態，不得用于調節流量。
5 、水封閘閥連接方式有法蘭和焊接兩種，驅動方式為手動和電動。
6 、 DS 系列水封閥門適用于公稱壓力 ≤10.0MPa ，工作溫度 ≤425 ℃ ，工作介質為水、蒸汽、油品和非腐蝕性氣體的管路上作啟閉裝置用，尤其適用于火電廠汽機真空冷凝系統。
7 、采用中法蘭螺栓連接，支管兩端為法蘭連接或對焊連接。
8 、結構簡單，緊湊合理，檢修方便，使用壽命長，造型美觀。
 |
 |

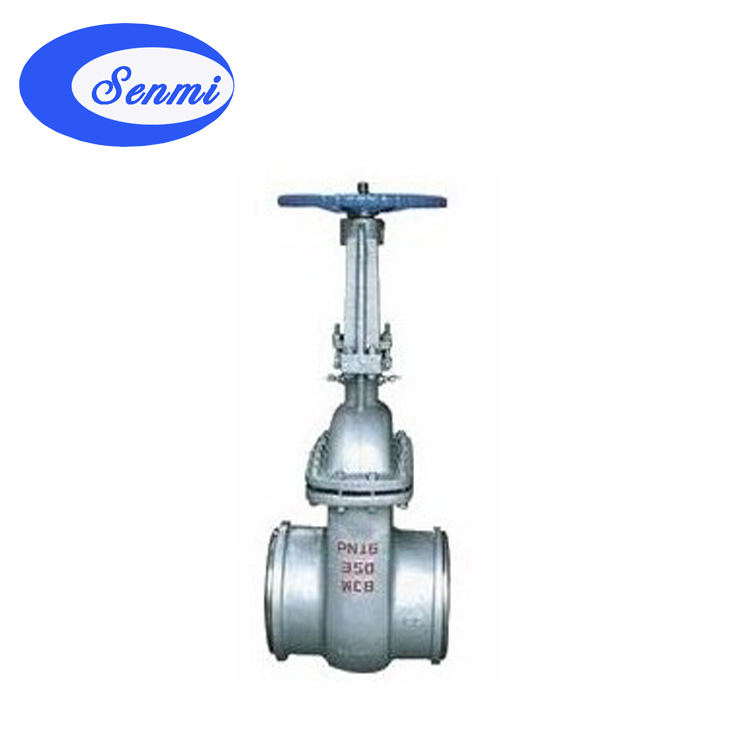

| 水封焊接閘閥 |
水封閘閥 |
二、水封焊接閘閥 主要性能規范
| 檢驗項目 |
公稱壓力 PN/MPa |
|
試驗壓力
|
1.0
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
|
殼體強度試驗
|
1.5
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
|
密封試驗
|
1.1
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
|
上密封試驗
|
1.1
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
|
氣密封試驗
|
0.5 ～ O.7
|
三、水封焊接閘閥 使用范圍
| 產品類別 |
適用溫度 / ℃ |
適用介質 |
|
碳鋼型 (C)
|
≤425
|
水、蒸汽、油品、非腐蝕性氣體
|
|
合金鋼 (I)
|
≤540
|
四、水封焊接閘閥 主要零件材料
| 產品類型 |
零件名稱 |
|
材質分類
|
閥體、閥蓋、支架
|
閥桿
|
閘板、閥瓣、密封面
|
閥座密封面
|
閥桿螺母
|
填料
|
|
碳鋼型
|
WCB 25
|
1Crl3 或 2Crl3
|
Crl3 型不銹鋼或硬質合金
|
不銹鋼
|
鋁青銅
|
柔性石墨
|
|
合金鋼
|
WC6 Cr5M01
|
38CrMoAlA 20CrlM01VA
|
鈷基合金
|
硬質合金
|
五、水封焊接閘閥 訂貨須知
訂貨時請填寫《規格書》或注明以下內容： 1 、若訂貨前未選定型號，請向我們提供使用參數 :1. 公稱通徑， 2. 流體性質（包括公稱壓力、溫度、粘度或酸堿性）， 3. 閥體、閥芯材料。 2 、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購； 3 、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
彬米公司專業生產水封焊接閘閥系列產品 , 歡迎來電咨詢法蘭式水封閘閥產品詳細信息 . 我們將竭誠為您提供優質的服務！ |
