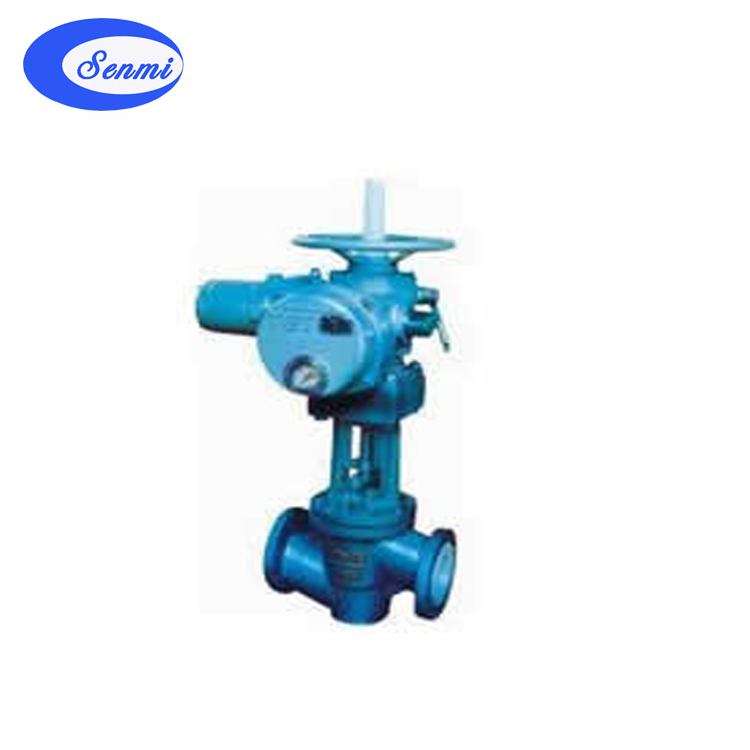

一、J941F電動襯氟截止閥 概述
截止閥是指關閉件(閥瓣)由閥桿帶動并沿閥座中心軸線做升降運動的閥門，在管路上主要用來做接通或截斷管路中的介質，但不能做節流用。
J941F電動襯氟截止閥基本結構：
1.氟塑料襯里J41F46型直通式、J45F46直流式、J44F46型角式截止閥，具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短(一般為公稱通徑1/4)等項優點，被廣泛應用在石油、化工等管路系統中做截斷介質用，但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。
2.閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。
二、J941F電動襯氟截止閥設計規范
|
遵循規范
|
STANDARD
|
|
設計與制造
|
GB 12238 /GB 12235
|
|
結構長度
|
GB 12221
(長—短系列)
|
|
法蘭尺寸
|
JB78/JB79
(GB.HG.SH)
|
|
壓力試驗
|
GB/T 13927
|
|
標志
|
GB 12220
|
|
供貨/td>
|
GB/T 12252
|
部件列表：1.閥體 2.閥蓋 3.閥體襯里 4.閥瓣 5.壓蓋子 6.連接板 7.閥桿 8.電動裝置
三、J941F電動襯氟截止閥 主要零件材料/h2>
|
零件名稱
|
灰鑄鐵
|
鑄鋼
|
不銹剛
|
超低碳不銹鋼
|
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
|
閥體、閥蓋
|
HT250/WCB
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
閥瓣、閥桿
|
35
|
1Cr13
|
1Cr18Ni9
|
1Cr18Ni12Mo2 Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
|
活街螺栓
|
35
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr17Ni2
|
|
襯里層/閥座
|
FEP(F46) PCTFE(F3) PFA (可溶性聚四氟乙烯)
|
|
填料
|
PTFE (F4) PTFE (F4)
|
|
填料壓蓋
|
WCB
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
閥桿螺母
|
ZCuAl10Fe3 ZCuAl10Fe3
|
|
蝶栓
|
35
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
螺母
|
45
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
0Cr18Ni9
|
|
手輪
|
HT200
|
HT200
|
WCC
|
WCC
|
WCC
|
WCC
|
四、J941F電動襯氟截止閥 主要連接尺寸及重量
|
公稱通徑
|
標準值
|
參考值
|
|
DN (mm)
|
NPS (inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
D0
|
H1
|
H2
|
W(kg)
|
|
PN1.0(MPa)
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
100
|
235
|
260
|
7
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
100
|
240
|
265
|
7.5
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
120
|
245
|
270
|
8
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
140
|
255
|
285
|
12
|
|
40
|
11/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
140
|
285
|
315
|
14
|
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
160
|
295
|
330
|
19
|
|
65
|
21/2
|
290
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
180
|
350
|
395
|
27
|
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
4-φ18
|
240
|
395
|
445
|
42
|
|
100
|
4
|
350
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
240
|
450
|
490
|
50
|
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
280
|
525
|
555
|
64
|
|
150
|
6
|
480
|
280
|
240
|
210
|
3
|
24
|
8-φ23
|
320
|
605
|
645
|
85
|
|
200
|
8
|
495
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
360
|
645
|
765
|
105
|
|
250
|
10
|
622
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
400
|
685
|
805
|
135
|
|
300
|
12
|
698
|
440
|
400
|
368
|
4
|
28
|
12-φ23
|
400
|
710
|
814
|
155
|
|
350
|
14
|
787
|
500
|
460
|
428
|
4
|
30
|
16-φ23
|
450
|
750
|
855
|
320
|
|
PN1.6(MPa)
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
100
|
240
|
265
|
7
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
100
|
245
|
270
|
7.6
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
120
|
250
|
275
|
8.2
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
140
|
260
|
290
|
12
|
|
40
|
11/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
140
|
285
|
325
|
14
|
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
160
|
300
|
335
|
18
|
|
65
|
21/2
|
290
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
180
|
355
|
400
|
26
|
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
240
|
400
|
450
|
40
|
|
100
|
4
|
350
|
215
|
180
|
155
|
3
|
24
|
8-φ18
|
240
|
455
|
495
|
50
|
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
26
|
8-φ18
|
280
|
530
|
560
|
65
|
|
150
|
6
|
480
|
280
|
240
|
210
|
3
|
28
|
8-φ23
|
320
|
605
|
650
|
85
|
|
200
|
8
|
495
|
335
|
295
|
265
|
3
|
30
|
12-φ23
|
360
|
650
|
770
|
150
|
|
250
|
10
|
622
|
405
|
355
|
320
|
3
|
32
|
12-φ25
|
400
|
690
|
810
|
245
|
|
300
|
12
|
698
|
460
|
410
|
375
|
4
|
34
|
12-φ25
|
400
|
730
|
845
|
295
|
|
PN2.5(MPa)
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
16
|
4-φ14
|
120
|
240
|
270
|
7.5
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
120
|
245
|
275
|
8
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
140
|
250
|
290
|
9
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
160
|
260
|
325
|
13
|
|
40
|
11/2
|
200
|
145
|
110
|
85
|
2
|
18
|
4-φ18
|
180
|
285
|
335
|
15
|
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
180
|
300
|
335
|
20
|
|
65
|
21/2
|
290
|
180
|
145
|
120
|
3
|
22
|
8-φ18
|
240
|
355
|
400
|
28
|
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
280
|
400
|
450
|
42
|
|
100
|
4
|
350
|
230
|
180
|
160
|
3
|
24
|
8-φ23
|
320
|
455
|
495
|
57
|
|
125
|
5
|
400
|
270
|
210
|
188
|
3
|
28
|
8-φ25
|
320
|
560
|
560
|
71
|
|
150
|
6
|
480
|
300
|
240
|
218
|
3
|
30
|
8-φ25
|
360
|
|
