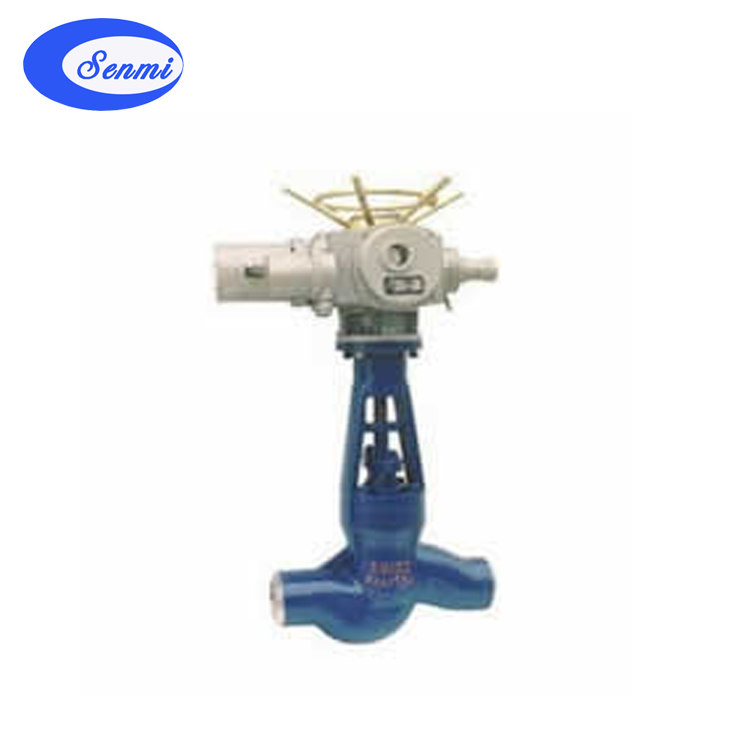

一、電動焊接截止閥 概述
電動焊接截止閥由截止閥與Z型多回轉電動執行器組成，電動焊接截止閥接受380VAC的電壓即可實現遠程開關操作，另外需要調節可以配電動調節型執行器。截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，一般不作調節和節流。
二、電動焊接截止閥 執行標準
|
設計與制造
|
結構長度
|
壓力-溫度
|
試驗-檢驗
|
|
E101
JB/T3595
DL/T531
|
E101
JB2766
GB/T15188.1
|
E101
JB/T3595
|
E101
JB/T9092
|
三、電動焊接截止閥 壓力試驗
|
型號
|
公稱壓力
|
強度試驗 (MPa)
|
密封試驗 (MPa)
|
適用溫度℃
|
適用介質
|
|
J61Y-250I
J961Y-250I
|
25.O
|
37.5
|
27.5
|
≤550
|
水、蒸汽、油品
|
|
J61Y-320I
J961Y-320I
|
32.0
|
48.0
|
35.2
|
|
J61Y-P54100V
J961Y-P54100V
|
P54100V
|
30.0
|
11.0
|
≤540
|
|
J61Y-P64140V
J961Y-P64140V
|
P54100V
|
42.0
|
15.4
|
|
J61Y-P57170V
J961Y-P67170V
|
P57170V
|
63.0
|
18.7
|
≤57
|
四、電動焊接截止閥 主要零件材料及性能
|
閥體
|
閥蓋
|
支架
|
閥桿
|
密封環
|
填料
|
閥桿螺母
|
|
WCB
25
|
WCB
25
|
WCB
25
|
2Cr13
|
增強柔性石墨
|
增強柔性石墨
|
ZCu1A110Fe3
|
|
WC6
12Cr1MoV
|
WC6
12Cr1MoV
|
WC6
25
|
38CrMoV
20Cr2MoV
|
|
WC9
12Cr1MoV
|
WC9
12Cr1MoV
|
WC9
25
|
38CrMoV
20Cr2MoV
|
五、電動焊接截止閥 主要連接尺寸
|
型號
|
DN
|
d
|
L
|
L1
|
L2
|
H
|
電裝型號
|
|
J961Y-250
|
20
|
19
|
150
|
363
|
197
|
576
|
DZW15
|
|
25
|
22
|
180
|
363
|
197
|
590
|
DZW15
|
|
32
|
26
|
180
|
363
|
197
|
606
|
DZW15
|
|
40
|
36
|
250
|
363
|
197
|
722
|
DZW20
|
|
50
|
42
|
250
|
363
|
197
|
722
|
DZW30
|
|
65
|
56
|
340
|
473
|
277
|
1060
|
DZW45
|
|
80
|
80
|
390
|
526
|
283
|
1280
|
DZW90
|
|
100
|
84
|
480
|
526
|
283
|
1290
|
DZW90
|
|
J961Y-320
|
20
|
19
|
150
|
363
|
197
|
276
|
DZW15
|
|
25
|
22
|
180
|
363
|
197
|
590
|
DZW15
|
|
32
|
26
|
180
|
363
|
197
|
606
|
DZW15
|
|
40
|
36
|
250
|
363
|
197
|
722
|
DZW20
|
|
50
|
42
|
250
|
363
|
197
|
722
|
DZW30
|
|
65
|
60
|
470
|
526
|
283
|
1140
|
DZW90
|
|
80
|
80
|
570
|
526
|
283
|
1350
|
DZW120
|
|
100
|
96
|
660
|
554
|
609
|
1500
|
DZW180
|
|
J961Y-P57170V
|
20
|
19
|
150
|
363
|
197
|
576
|
DZW15
|
|
25
|
22
|
180
|
363
|
197
|
590
|
DZW15
|
|
32
|
26
|
180
|
363
|
197
|
606
|
DZWl5
|
|
40
|
36
|
250
|
363
|
197
|
722
|
DZW20
|
|
50
|
42
|
250
|
363
|
197
|
722
|
DZW30
|
|
65
|
60
|
762
|
526
|
283
|
1543
|
DZW90
|
|
80
|
74
|
864
|
526
|
283
|
1790
|
DZWl20
|
|
100
|
88
|
965
|
554
|
309
|
1890
|
DZWl80
|
|
