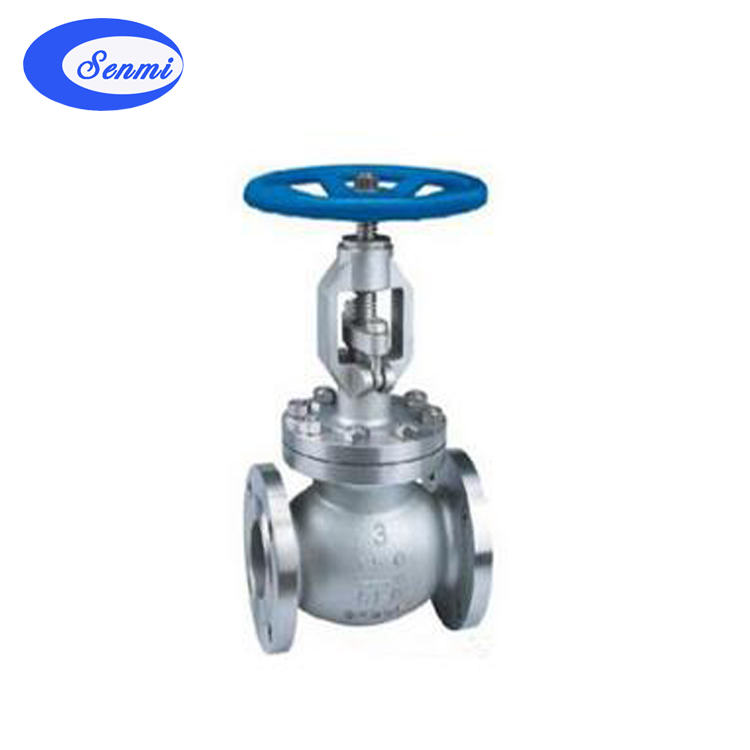

美標波紋管截止閥的主要結構形式采用了BB-BG-OS & Y，驅動方式有手動和電動，設計標準根據ASME B16.34、BS1873，結構長度按照ASME B16.10，連接法蘭使用ASME B16.5，試驗和檢驗標準API598。美標波紋管截止閥一般適用于公稱壓力在CLASS150-900LB,工作溫度-29～350℃的石油化工、制藥、電力行業等各種工況的管路上，做開啟關閉或調節流量使用。
美標波紋管截止閥的主要結構特點 ：產品結構設計合理、密封可靠、性能優良、造型美觀；密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長；閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；雙重密封，性能更可靠；閥桿升降位置指示，更直觀；零件材質及法蘭，對焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
適用范圍城建、化工、冶金、石油、制藥、食品、飲料、環保
美標波管截止閥產品性能規范
| 公稱壓力（LB） |
殼體試驗壓力（MPa） |
密封試驗壓力(MPa) |
適用溫度(℃) |
使用介質 |
| 150 |
3.0 |
2.2 |
≤350℃ |
水、蒸汽、油品等 |
| 300 |
7.5 |
5.5 |
| 600 |
15.0 |
11.0 |
| 900 |
22.5 |
16.5 |
美標波管截止閥主要零部件材質
序號 |
名稱 |
材質 |
| 1 |
閥體 |
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
| 2 |
閥瓣 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
| 3 |
對開圓環 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
| 4 |
閥瓣蓋 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
| 5 |
閥桿 |
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
| 6 |
墊片 |
柔性石墨+不銹鋼 |
| 7 |
閥蓋 |
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
| 8 |
波紋管組件 |
ASTM A182-F304、F316、F321、F304L、F316L |
| 9 |
填料 |
柔性石墨 |
| 10 |
填料壓蓋 |
ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
| 11 |
閥桿螺母 |
銅合金 |
| 12 |
手輪 |
ASTM A536 Gr.60-40-18、A216-WCB |
| 13 |
定位片 |
25、45、304、316、304L、316L |
| 14 |
雙頭螺栓 |
ASTM A193-B7、A320-B8、A193-B8M |
| 15 |
六角螺母 |
ASTM A194-2H、A194-8、A194-8M |
美標波管截止閥產品具體參數
型號 |
YDAWL41-150LB |
| 壓力等級 |
150LB |
| 口徑Size |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
| in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
| L |
108 |
117 |
127 |
140 |
165 |
203 |
216 |
241 |
292 |
356 |
406 |
495 |
622 |
698 |
787 |
| H |
241 |
241 |
241 |
280 |
286 |
368 |
387 |
400 |
457 |
520 |
609 |
698 |
762 |
876 |
990 |
| W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
320 |
340 |
400 |
450 |
450 |
450 |
| 重量 |
4 |
5 |
6 |
10 |
13 |
18 |
30 |
35 |
55 |
75 |
104 |
200 |
300 |
390 |
610 |
| 型號 |
YDAWL41-300LB |
| 壓力等級 |
300LB |
| 口徑Size |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
| in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
| L |
152 |
178 |
203 |
215 |
229 |
267 |
292 |
318 |
356 |
400 |
444 |
559 |
622 |
711 |
762 |
| H |
241 |
241 |
283 |
320 |
322 |
399 |
438 |
450 |
584 |
610 |
660 |
762 |
850 |
1085 |
1187 |
| W |
120 |
140 |
140 |
180 |
200 |
220 |
260 |
280 |
300 |
320 |
340 |
400 |
450 |
450 |
450 |
| 重量 |
6 |
7 |
10 |
15 |
20 |
25 |
30 |
52 |
88 |
115 |
160 |
259 |
420 |
595 |
876 |
| 型號 |
YDAWL41-600LB |
| 壓力等級 |
600LB |
| 口徑Size |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
| in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
| L |
165 |
190 |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
787 |
838 |
889 |
| H |
240 |
280 |
320 |
320 |
390 |
430 |
480 |
508 |
635 |
750 |
914 |
1016 |
1219 |
1330 |
1560 |
| W |
140 |
140 |
160 |
160 |
180 |
180 |
250 |
250 |
350 |
400 |
450 |
500 |
600 |
720 |
760 |
| 重量 |
7 |
10 |
16 |
22 |
29 |
35 |
50 |
90 |
150 |
230 |
300 |
510 |
850 |
1120 |
1400 |
| 型號 |
YDAWL41-900LB |
| 壓力等級 |
900LB |
| 口徑Size |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
| in |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
| L |
229 |
229 |
254 |
279 |
305 |
368 |
419 |
381 |
457 |
559 |
610 |
737 |
838 |
965 |
1029 |
| H |
280 |
330 |
350 |
430 |
508 |
569 |
430 |
635 |
774 |
860 |
1040 |
1330 |
1560 |
1650 |
1780 |
| W |
160 |
160 |
180 |
180 |
250 |
250 |
320 |
350 |
450 |
550 |
600 |
720 |
760 |
820 |
890 |
| 重量 |
10 |
16 |
23 |
37 |
49 |
65 |
75 |
120 |
200 |
350 |
410 |
790 |
1300 |
1500 |
1800 |
|
