一,手動法蘭截止閥 產品概述
手動 國標法蘭截止閥 適用于公稱壓力 PN1 ． 6 ～ 16MPa ，工作溫度 -29 ～ 550 ℃ 的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。國標法蘭截止閥驅動方式有手動、齒輪傳動、電動、氣動等。
 |
 |

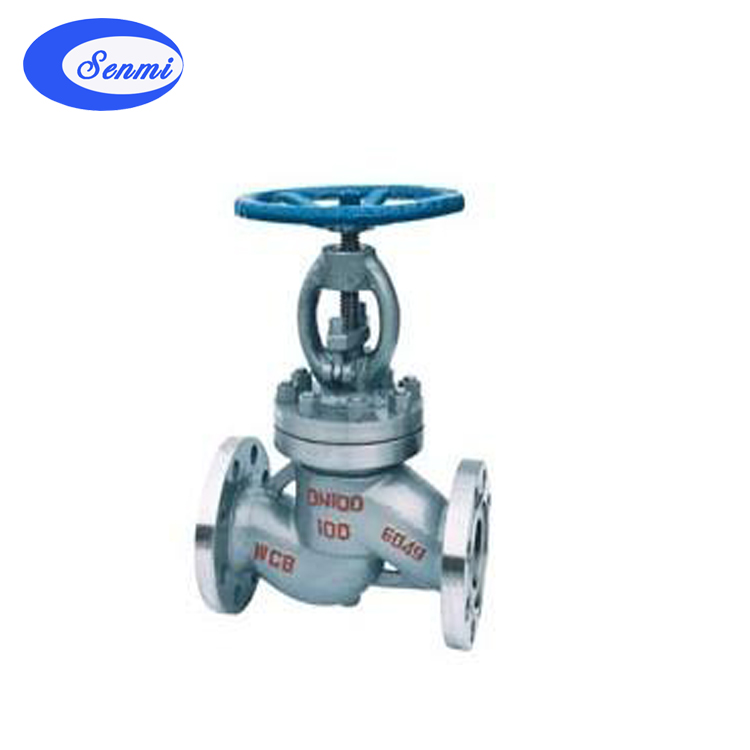

| 國標法蘭截止閥 ( 手動法蘭截止閥 ) |
國標法蘭截止閥 ( 不銹鋼截止閥 ) |
二、手動法蘭截止閥 結構特點
1 、選材考究，符合國內、外相關標準，結構合理，造型美觀。 2 、閥瓣、閥座密封面采用鐵基合金堆焊或司太立( Stellite )鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。 4 、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。 5 、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。 6 、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。 7 、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。
三、手動法蘭截止閥 應用規范
| 設計與制造 |
GB/T12235 |
|
連接端尺寸
|
結構長度
|
GB/T12221
|
|
法蘭尺寸
|
JB/T79
|
|
檢驗與試驗
|
JB/T9092
|
|
材 料
|
碳鋼
|
GB/T12229
|
|
不銹鋼
|
GB/T12230
|
|
合金鋼
|
Q/ZB66
|
|
標 志
|
GB/T12220
|
|
供 貨
|
JB/T7928
|
四、手動法蘭截止閥 主要零件材料及通途
| 閥體 |
閥蓋 |
閥瓣 |
密封圈 |
閥桿 |
填料 |
適用介質 |
適用溫度 (≤ ℃ ) |
|
WCB
|
WCB+D507MO
|
D577
|
2Crl3
|
柔性石墨
|
水、油品、蒸汽
|
425
|
|
ZGlCrl8Ni9Ti
|
0Crl8Ni9Ti+Stellite12
|
Stellite6
|
lCrl8Ni9Ti
|
PTFE
|
硝酸類
|
200
|
|
ZGlCrl8Ni2Mo2Ti
|
CF8M+Stellite12
|
lCrl8Ni2Mo2Ti
|
lCrl8Ni2Mo2Ti
|
PTFE
|
磷酸類、 堿類、混酸
|
200
|
|
ZG00Crl7Nil4M02
|
CF3M+Stellite12
|
Stel1ite6
|
316L
|
PTFE
|
磷酸類、尿素、甲銨液
|
200
|
|
ZGlCr5MO
|
ZGlCr5MO+Stellite12
|
Stel1ite6
|
25Cr2Mo1VA
|
柔性石墨
|
水、油品、蒸汽
|
550
|
五、手動法蘭截止閥 訂貨須知
訂貨時請填寫《規格書》或注明以下內容： 1 、若訂貨前未選定型號，請向我們提供使用參數 :1. 公稱通徑， 2. 流體性質(包括公稱壓力、溫度、粘度或酸堿性)，3. 閥體、閥芯材料。 2 、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購； 3 、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
彬米公司專業生產國標法蘭截止閥系列產品 , 歡迎來電咨詢手動法蘭截止閥產品詳細信息 . 我們將竭誠為您提供優質的服務！ |
