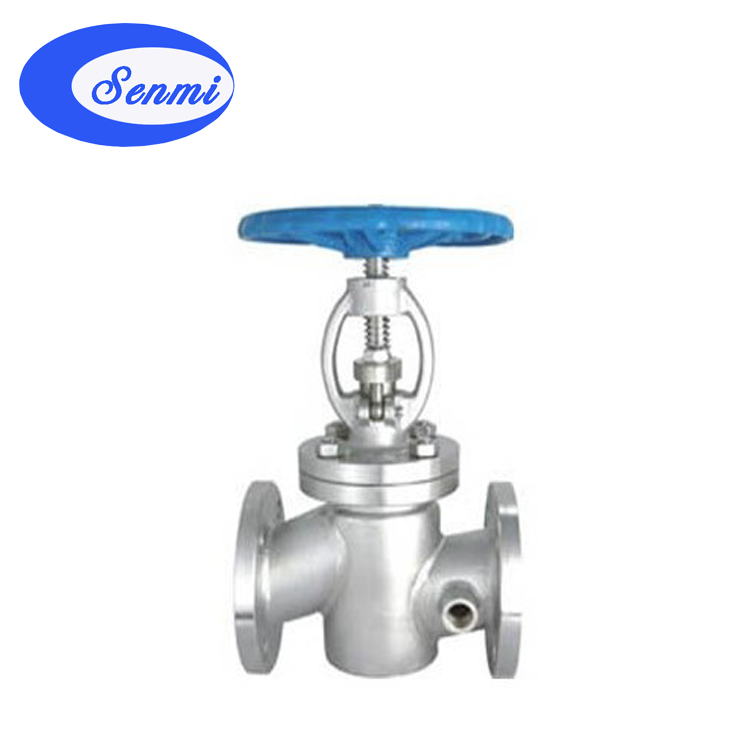

本公司生產的 夾套保溫截止閥 ，是主要用于石油、化工、冶金、制藥等各類系統中，以輸送常溫下會(huì )凝固的高粘度介質，是 BJ41W 直流夾套保溫截止閥的保溫夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有保溫夾套的兩個連接口。夾套保溫截止閥特別適用于化工、化肥行業的管路上，夾套內涵入蒸汽能防止介質結晶。 夾套保溫截止閥 被廣泛應用于石油、化工、冶金、制藥等各類系統中。
 |
 |
| 夾套保溫截止閥 |
直流式夾套保溫截止閥 |
二、夾套保溫截止閥 應用規范
| 設計制造 |
GB12234-89 、 GB12234-89 |
|
結構長度
|
GB12221-89 、 GB12221-89
|
|
法蘭尺寸
|
JB/T79-94 、 JB/779-94
|
|
閥門檢查和試驗
|
GB13927
|
三、夾套保溫截止閥 試驗壓力及主要性能規范
| 型號 |
公稱壓力 |
試驗壓力 |
適用溫度 |
適用介質 |
保溫套壓力 |
| Shell |
Seal |
|
BJ41W-25
|
2.5
|
3.75
|
2.75
|
≤200
|
Acetic urea
|
≤1.3
|
|
BJ41W-40
|
4.0
|
6.0
|
4.4
|
|
BJ41W-64
|
6.4
|
9.0
|
6.6
|
Acetic urea
|
|
BJ41W-25
|
2.5
|
3.75
|
2.75
|
|
BJ41W-40
|
4.0
|
6.0
|
4.4
|
|
BJ41W-64
|
6.4
|
9.0
|
6.6
|
四、夾套保溫截止閥 主要零件材料及通途
| 零件名稱 LTEM |
ZG1CR18NI9TI |
ZGOOCR18NI10 |
ZG1Cr18Ni12MO2Ti |
ZGOOCR17NI14MO2 |
WCB |
|
閥體 / 閥蓋世BODY/CAP
|
ZG1CR18NI9TI
|
ZGOOCR18NI10
|
ZG1Cr18Ni12MO2Ti
|
ZGOOCR17NI14MO2
|
WCB
|
|
閘板 WEDGE
|
ZG1CR18NI9TI
|
ZGOOCR18NI10
|
ZG1Cr18Ni12MO2Ti
|
ZGOOCR17NI14MO2
|
1Cr13
|
|
閥桿 STEM
|
1CR18NI9TI
|
00cr18ni10
|
1CR18NI12MOTI
|
OOCR17NI14MO
|
1Cr13
|
|
填料 PACKING
|
PTFE 紡織
|
PTFE 紡織
|
PTFE 紡織
|
PTFE 紡織
|
石墨 GRAPHITE
|
|
墊片 GASKET
|
304L+PTFE
|
304L+PTFE
|
316L+PTFE
|
316L+PTFE
|
石墨+304GRAPHITE+304
|
|
壓蓋 GLAND FLANGE
|
ZG1CR18NI9TI
|
ZG00CR18ni10
|
ZG1Cr18Ni12MO2Ti
|
ZGOOCR17NI14MO2
|
WCB
|
|
填料壓環 STUFFING RING
|
1CR18NI9TI
|
00CR18NI10
|
1Cr18NI12MOTI
|
OOCR17NI14MO
|
1Cr13
|
|
螺栓 BOLT
|
1cr17ni2
|
1CR17NI2
|
1Cr17NI2
|
1Cr17Ni2
|
35CrMoA
|
|
螺母 NUT
|
1cr18ni9ti
|
1CR18NI9TI
|
1Cr18NI9ti
|
1Cr18NI9ti
|
45
|
五、夾套保溫截止閥 訂貨須知
訂貨時請填寫《規格書》或注明以下內容： 1 、若訂貨前未選定型號，請向我們提供使用參數 :1. 公稱通徑， 2. 流體性質(包括公稱壓力、溫度、粘度或酸堿性)，3. 閥體、閥芯材料。 2 、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購； 3 、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
