一、低溫截止閥產品概述
彬米生產的 低溫截止閥 適用于低溫液體貯運設備的管理系統，低溫截止閥具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統 . 。常溫截止閥是指介質的使用溫度 -40~+500 度之間，閥體的材料也不一樣。 低溫截止閥 主要是指介質使用溫度在 -196~-150 度的低溫液態介質系統中的截止閥。 低溫閥門，特別是超低溫閥門，其工作溫度極低。在設計這類閥門時，除了應遵循一般閥門的設計原則外，還有一些特殊的要求。 低溫閥門的設計要求 :
1 、閥門在低溫介質及周?chē)h(huán)境溫度下應具有長時間工作的能力。 2 、閥門不應成為低溫系統的一個顯著熱源。這是因為熱量的流入除降低熱效率外，如流入過多，還會(huì )使內部流體急速蒸發，產生異常升壓，造成危險。 3 、低溫介質不應對手輪操作及填料密封性能產生有害的影響。 4 、直接與低溫介質接觸的閥門組合件應具有防爆和防火結構。 5 、在低溫下工作的閥門組合件無法潤滑，所以需要采取結構措施，以防止摩擦件擦傷。
 |
 |

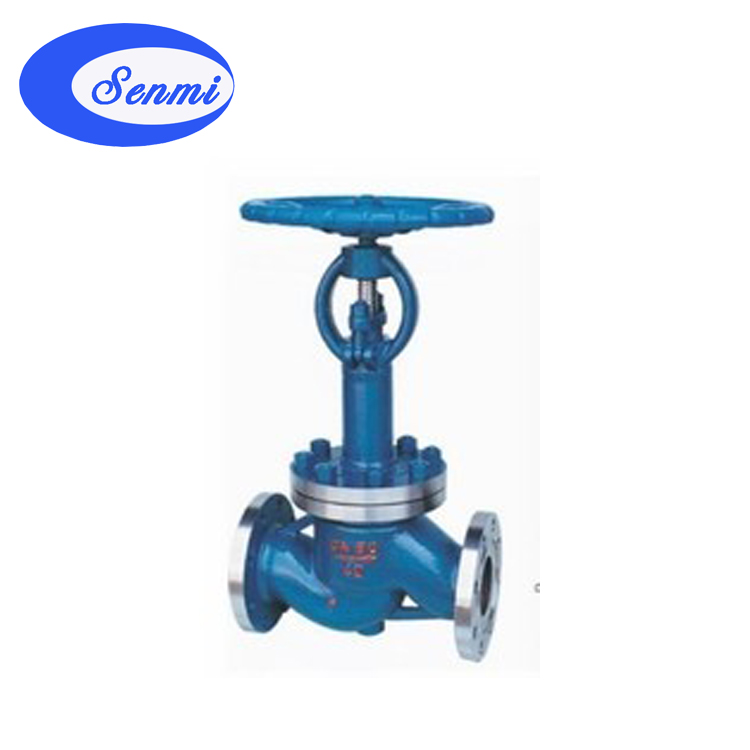

| 手動低溫截止閥 |
手動低溫截止閥 ( 結構圖 ) |
二、低溫截止閥 性能參數
| 型號 |
DJ41Y-16 |
DJ41Y-16P |
DJ41Y-25 |
DJ41Y-25P |
DJ41Y-40 |
DJ41Y-40P |
|
工作壓力 (MPa)
|
1.6
|
2.5
|
4.0
|
|
適用溫度 ( ℃ )
|
-45
|
-101
|
-196
|
|
適用介質
|
液化天然氣、乙烯、丙烯等低溫介質
|
|
材料
|
閥體、閥蓋
|
LCB
|
LC3
|
LCB
|
LC3
|
LCB
|
LC3
|
|
閥瓣、閥座
|
鉻鎳鋼＋鈷鉻鎢
|
|
閥桿
|
鉻鎳鋼
|
三、低溫截止閥 主要零件材料
| 零件名稱 |
閥體、閥蓋 |
閥桿、閥瓣 |
填料 |
支架 |
|
材料
|
A352-LCB
A352-LC3
A351-CF8
|
A182-F304
|
聚四氟乙烯
|
A216-WCB
|
四、低溫截止閥 主要性能規范
| 型號 |
壓力級
(磅級) |
常溫試驗壓力 Ps ( MPa ) |
低溫密
封試驗
壓力
Ps ( MPa ) |
工作溫度及適用介質 |
| 殼體 |
密封(氣) |
上密封 |
|
DJ40Y
|
150
|
3.0
|
0.6
|
2.2
|
0.6
|
-46 ℃ 氨、液氮丙烷
|
-101 ℃ 乙烯二氧化碳
|
-196 ℃ ；甲烷液化天然氣
|
|
DJ40Y
|
300
|
7.5
|
0.6
|
5.5
|
1.0
|
|
DJ40Y
|
600
|
15
|
0.6
|
11
|
1.0
|
五、低溫截止閥 訂貨須知
訂貨時請填寫《規格書》或注明以下內容： 1 、若訂貨前未選定型號，請向我們提供使用參數 :1. 公稱通徑， 2. 流體性質(包括公稱壓力、溫度、粘度或酸堿性)，3. 閥體、閥芯材料。 2 、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購； 3 、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
彬米公司專業生產低溫截止閥系列產品 , 歡迎來電咨詢低溫截止閥產品詳細信息 . 我們將竭誠為您提供優質的服務！ |
