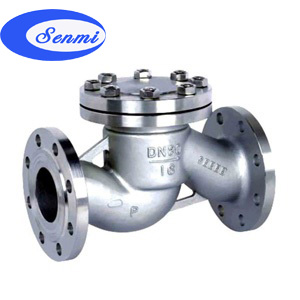

一、H41升降式止回閥 主要用途
升降式止回閥選用于公稱壓力PN1.6～6.4MPa,工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上。升降式止回閥適用介質為：水、油品、蒸汽等。
H41升降式止回閥結構與特點
1、選材考究，符合國內、外相關標準，材料的全面質量高。
2、密封副配對先進合理，閥瓣、閥座密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
3、產品按國家標準GB/T12235設計制造。
4、可采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。
5、閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
可按用戶要求設計制造不同結構形式和連接形式的止回閥，為各種設備配套使用。
二、H41升降式止回閥 結構與特點
1、SENMI止回閥選材考究，符合國內、外相關標準，材料的全面質量高。
2、密封副配對先進合理，閥瓣、閥座密封面采用鐵基合金或司太立(Stellite)鈷基硬質合金堆焊面成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
3、產品按國家標準GB/T12235設計制造。
4、可采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。
5、閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
可按用戶要求設計制造不同結構形式和連接形式的止回閥，為各種設備配套使用。
三、H41升降式止回閥 應用范圍
|
設計與制造
|
GB/T12235
|
|
連接端尺寸
|
結構長度
|
GB/T12221
|
|
法蘭尺寸
|
JB/T79
|
|
檢驗與試驗
|
JB/T9092
|
|
材料
|
碳鋼
|
GB/T12229
|
|
不銹鋼
|
GB/T12230
|
|
合金鋼
|
Q/ZB66
|
|
閥門國家標準
|
GB/T12220
|
|
機械部標準
|
JB/T7928
|
四、H41升降式止回閥 主要零件材料及主要用途
|
閥體
|
閥蓋
|
閥瓣
|
閥座
|
適用介質
|
適用溫度 (≤℃)
|
|
WCB
|
WCB+D507Mo
|
WCB+D577
|
水、油品、蒸汽
|
425
|
|
ZG1Cr18Ni9Ti
|
0Cr18Ni9+ Stellite12
|
0Cr18Ni9+ Stellite6
|
銷酸類
|
200
|
|
ZG1Cr18Ni2Mo2Ti
|
CF8M+Stellite12
|
ZG1Cr18Ni2Mo2Ti
|
磷酸、醋酸類、混酸
|
200
|
|
ZG00Cr17Ni14Mo2
|
CF3M+Stellite12
|
CF3M+Stellite6
|
尿素、甲銨液、磷酸
|
200
|
|
ZG1Cr5Mo
|
ZG1Cr5Mo+ Stellite12
|
ZG1Cr5Mo+ Stellite6
|
水、油品、蒸汽
|
550
|
五、H41升降式止回閥 主要外形尺寸和連接尺寸
|
DN
|
L
|
D
|
Dl
|
D2
|
b
|
Z一φd
|
H
|
WT(Kg)
|
|
H41H一16C H41Y一16C H41Y一16P H41Y一16R H41Y一161
|
|
15
|
130
|
95
|
65
|
45
|
14
|
4一φ14
|
77
|
3
|
|
20
|
150
|
105
|
75
|
55
|
14
|
4一φ14
|
77
|
4
|
|
25
|
160
|
115
|
85
|
65
|
14
|
4一φ14
|
80
|
5
|
|
32
|
180
|
135
|
100
|
78
|
16
|
4一φ18
|
85
|
7
|
|
40
|
200
|
145
|
110
|
85
|
16
|
4一φ18
|
95
|
9
|
|
50
|
230
|
160
|
125
|
100
|
16
|
4一φ18
|
105
|
10
|
|
65
|
290
|
180
|
145
|
120
|
18
|
4一φ18
|
120
|
20
|
|
80
|
310
|
195
|
160
|
135
|
20
|
8一φ18
|
130
|
30
|
|
100
|
350
|
215
|
180
|
155
|
20
|
8一φ18
|
140
|
39
|
|
125
|
400
|
245
|
210
|
185
|
22
|
8一φ18
|
155
|
50
|
|
150
|
480
|
280
|
240
|
210
|
24
|
8一φ23
|
180
|
70
|
|
200
|
600
|
335
|
295
|
265
|
26
|
12一φ23
|
211
|
231
|
|
250
|
730
|
405
|
355
|
320
|
30
|
12一φ25
|
260
|
25l
|
|
300
|
850
|
460
|
410
|
375
|
34
|
12一φ25
|
323
|
395
|
|
H41H一25 H41Y一25 H41Y一25P H41Y一25R H41Y一251
|
|
15
|
130
|
95
|
65
|
45
|
16
|
4一φ14
|
100
|
3．4
|
|
20
|
150
|
105
|
75
|
55
|
16
|
4一φ14
|
105
|
5
|
|
25
|
160
|
115
|
85
|
65
|
16
|
4一φ14
|
120
|
5．7
|
|
32
|
180
|
135
|
100
|
78
|
18
|
4一φ18
|
130
|
9．1
|
|
40
|
200
|
145
|
110
|
85
|
18
|
4一φ18
|
135
|
11．8
|
|
50
|
230
|
160
|
125
|
100
|
20
|
4一φ18
|
149
|
14．4
|
|
65
|
290
|
180
|
145
|
120
|
22
|
8一φ18
|
160
|
23
|
|
80
|
310
|
195
|
160
|
135
|
22
|
8一φ18
|
169
|
30
|
|
100
|
350
|
230
|
190
|
160
|
24
|
8一φ23
|
194
|
44
|
|
125
|
400
|
270
|
220
|
180
|
28
|
8一φ25
|
222
|
65
|
|
150
|
480
|
300
|
250
|
218
|
30
|
8一φ25
|
255
|
99
|
|
200
|
600
|
360
|
310
|
278
|
34
|
12一φ25
|
305
|
190
|
|
250
|
730
|
425
|
370
|
332
|
36
|
12一φ30
|
355
|
323
|
|
300
|
850
|
485
|
430
|
390
|
40
|
16一φ30
|
410
|
450
|
|
通徑DN
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
Z一φd
|
H
|
WT(Kg)
|
|
H41H一40 H41Y一40 H41Y一40P H4lY一40R H41Y一401
|
|
15
|
130
|
95
|
65
|
45
|
40
|
16
|
4一φ14
|
100
|
4
|
|
20
|
150
|
105
|
75
|
55
|
51
|
16
|
4一φ14
|
105
|
5．5
|
|
25
|
160
|
115
|
85
|
65
|
58
|
16
|
4一φ14
|
120
|
6
|
|
32
|
180
|
135
|
100
|
78
|
66
|
18
|
4一φ18
|
130
|
12
|
|
40
|
200
|
145
|
110
|
85
|
76
|
18
|
4一φ18
|
135
|
14
|
|
50
|
230
|
160
|
125
|
100
|
88
|
20
|
4一φ18
|
149
|
18
|
|
65
|
290
|
180
|
145
|
120
|
110
|
22
|
8一φ18
|
160
|
27
|
|
80
|
310
|
195
|
160
|
135
|
121
|
22
|
8一φ18
|
169
|
36
|
|
100
|
350
|
230
|
190
|
160
|
150
|
24
|
8一φ23
|
194
|
50
|
|
125
|
400
|
270
|
220
|
188
|
176
|
28
|
8一φ25
|
225
|
75
|
|
120
|
480
|
300
|
250
|
218
|
204
|
30
|
8一φ25
|
255
|
119
|
|
200
|
600
|
375
|
320
|
282
|
260
|
38
|
12一φ30
|
305
|
217
|
|
250
|
730
|
445
|
385
|
345
|
313
|
42
|
12一φ34
|
360
|
365
|
|
300
|
850
|
510
|
450
|
408
|
364
|
46
|
12一φ34
|
415
|
310
|
|
|
|
通徑DN
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
Z一φd
|
H
|
WT(Kg)
|
|
H41H一64 H4lY一64 H41Y一64P H41Y一64R H41Y一641
|
|
15
|
210
|
105
|
75
|
55
|
40
|
18
|
4一φ14
|
100
|
7
|
|
20
|
230
|
125
|
90
|
68
|
51
|
20
|
4一φ18
|
110
|
ll
|
|
25
|
230
|
135
|
100
|
78
|
58
|
22
|
4一φ18
|
125
|
13
|
|
32
|
260
|
150
|
110
|
82
|
66
|
24
|
4一φ23
|
140
|
14
|
|
40
|
260
|
165
|
125
|
95
|
76
|
24
|
4一φ23
|
168
|
20
|
|
50
|
300
|
175
|
135
|
105
|
88
|
26
|
4一φ23
|
170
|
23
|
|
65
|
340
|
200
|
160
|
130
|
110
|
28
|
8一φ23
|
188
|
37
|
|
80
|
380
|
210
|
170
|
140
|
121
|
30
|
8一φ23
|
205
|
46
|
|
100
|
430
|
250
|
200
|
168
|
150
|
32
|
8一φ25
|
230
|
68
|
|
125
|
500
|
295
|
240
|
202
|
176
|
36
|
8一φ30
|
230
|
89
|
|
150
|
550
|
340
|
280
|
240
|
204
|
38
|
8一φ34
|
265
|
131
|
|
200
|
650
|
405
|
345
|
300
|
260
|
44
|
12一φ34
|
310
|
235
|
