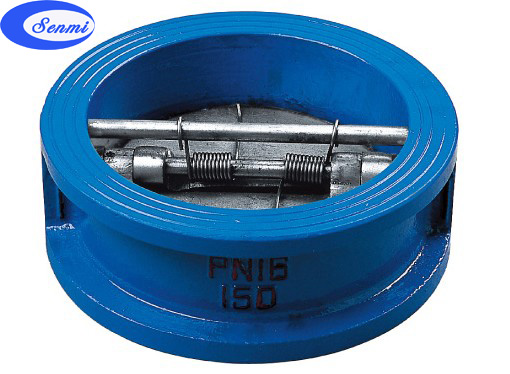

一、H76對夾蝶式止回閥 主要用途及特點
蝶式止回閥用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用。該止回閥采用對夾式，蝶板為兩個半圓，且采用彈簧強制復位，密封面可為本體堆焊耐磨材料或襯橡膠，使用范圍廣，密封可靠。
二、H76對夾蝶式止回閥 主要技術參數
|
公稱通徑
|
DN(mm)
|
50~1200
|
|
公稱壓力
|
PN(MPa)
|
1.0
|
1.6
|
2.5
|
4.0
|
|
試驗壓力Ps(MPa)
|
強度試驗
|
1.5
|
2.4
|
3.75
|
6.0
|
|
密封試驗
|
1.1
|
1.76
|
2.75
|
4.4
|
|
|
水、蒸汽、油品、污水、酸堿類
|
|
適用溫度
|
橡膠密封面(X)-20℃~120℃
合金鋼密封面(H)主體碳鋼-29℃~425℃
不銹鋼主體用于酸類介質-29℃~200℃
|
三、H76對夾蝶式止回閥 主要零件材料
|
名稱
|
材料
|
|
閥體
|
鑄鐵、鑄鋼、不銹鋼、鉻鎳鉬鈦鋼
|
|
閥板
|
鑄鐵、鑄鋼、不銹鋼、鉻鎳鉬鈦鋼
|
|
閥桿
|
碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
|
|
密封圈
|
橡膠、不銹鋼、合金鋼
|
|
彈簧
|
60Si2Mn、3Cr13、17-7PH、INCONEL
|
|
通徑DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
1200
|
|
L
|
43
|
46
|
64
|
64
|
70
|
76
|
89
|
114
|
114
|
127
|
140
|
152
|
152
|
178
|
229
|
241
|
241
|
300
|
360
|
|
D
|
100
|
120
|
135
|
155
|
185
|
185
|
265
|
320
|
368
|
428
|
482
|
532
|
585
|
685
|
800
|
905
|
1005
|
1115
|
1325
|
|
五、H76
|
H
|
-
|
16
|
對夾止回閥 連接尺寸
|
|
|
25
|
|
W
|
40
|
|
通徑DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
|
L
|
PN1.01.62.5
|
60
|
67
|
73
|
73
|
83
|
98
|
127
|
146
|
181
|
184
|
198
|
203
|
219
|
222
|
|
PN4.0
|
60
|
67
|
73
|
73
|
83
|
98
|
127
|
146
|
181
|
222
|
231
|
|
|
|
|
D
|
PN1.0
|
107
|
127
|
142
|
162
|
192
|
218
|
273
|
328
|
378
|
438
|
489
|
539
|
594
|
695
|
|
PN1.6
|
107
|
127
|
142
|
162
|
192
|
218
|
273
|
328
|
378
|
444
|
495
|
555
|
617
|
734
|
|
PN2.5
|
107
|
127
|
142
|
168
|
194
|
224
|
284
|
340
|
400
|
458
|
514
|
|
|
|
|
PN4.0
|
107
|
127
|
142
|
168
|
194
|
224
|
290
|
352
|
417
|
474
|
546
|
/
|
/
|
/
|
