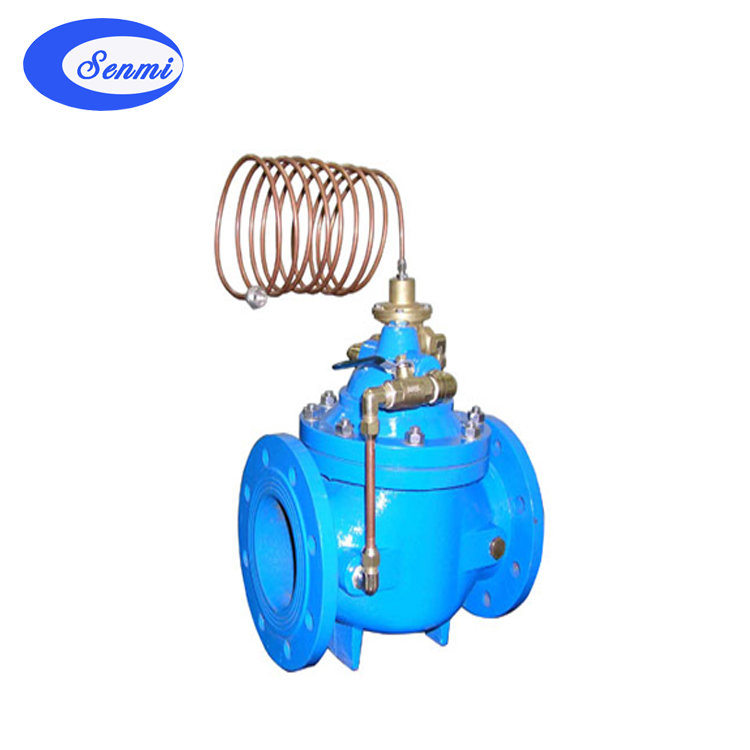

限流止回閥（自力式水泵揚程控制器，止回閥）安裝在并聯系統的水泵出口，可對工作水泵起到限制工作流量，防止發生電流過載現象的作用，保護電機和用電設備，并具有節能效果。其止回功能可在停泵時關閉閥門，且無關閉噪聲，無水錘現象。
限流止回閥適用場合
在多臺水泵并聯的系統中，限流止回閥安裝在水泵出口，當只有單臺水泵運轉或部分水泵運轉時，對工作水泵起到限制工作流量，防止發生電流過載現象的作用，保護電機和用電設備，并具有節能效果。
限流止回閥安裝使用
1.安裝位置和方向
（1）限流止回閥安裝在水泵出口，閥門上的導壓管連通到水泵入口（圖1）。
（2）限流止回閥可水平安裝，也可垂直安裝。
2.注意事項
（1）安裝時應注意保護導壓裝置，嚴禁損傷。
（2）根據水質情況，應經常檢查出口壓力值，當出口壓力值小于設定值時，應開啟過濾器，清除雜質污物。
限流止回閥技術特點
1.技術指標
（1）公稱壓力：1.6MPa。
（2）介質允許溫度范圍：3—130℃。
（3）控制揚程范圍：0.1—0.6MPa。
2.限流止回閥性能特點.
（1）控制揚程無級可調，在有效控制范圍內，可按設計工況設定揚程，也可按電機額定電流設定揚程。
（2）當水泵工作揚程低于控制揚程時，閥門自動關小，使水泵工作揚程回升到設定值；當水泵工作揚程高于控制揚程時，閥門自動開大，減小系統阻力。保持水泵在高效區運行。
（3）全開時阻力系數小，流通能力強。
（4）停泵時迅速關閉閥門，防止回流。無關閉噪聲，無水錘現象。 |
