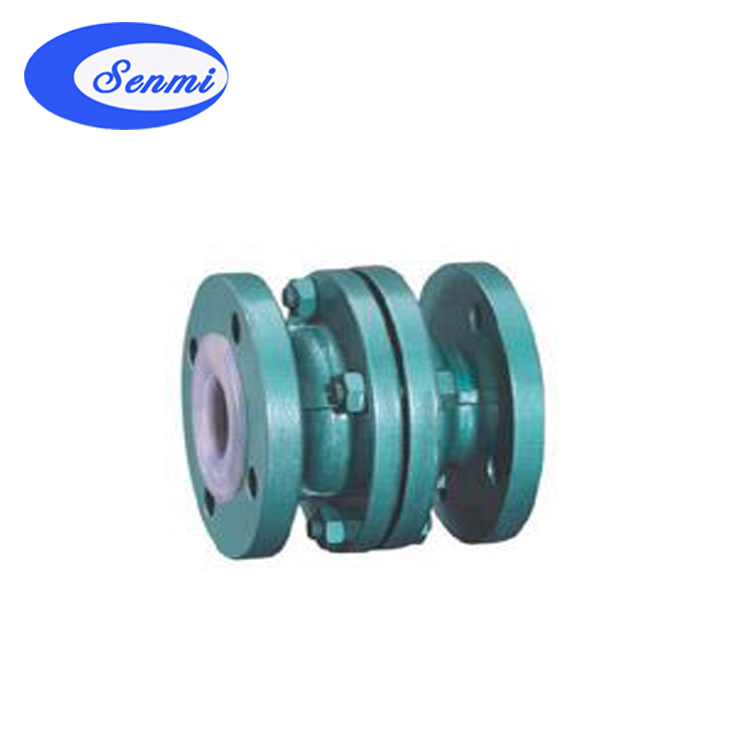

立式襯氟止回閥工作原理：
H40F46立式襯氟止回閥主要型號有全襯里H40F46型，H42F46和H72F46立式襯氟止回閥，其中H40F46是一種新型結構，閥瓣為半球型，它們共同特點是襯氟閥瓣沿閥體通路軸線做升降運動。立式襯氟止回閥是一種依靠介質本身的流動而自動啟閉閥瓣用來阻止介質逆向流動的自動閥門。
立式襯氟止回閥產品特點：
1、立式襯氟止回閥無需外加任何能源裝置，減少運行成本。
2、適用于一般工況及磨損或腐蝕介質的特種工況。
3、獨特的設計特點允許固體顆粒物須暢地通過閥門，甚至可以利用身的柔性將固體顆粒包裹住以保證密封。
4、防倒灌倒流效果好，利用橡膠本身的彈性及反向背壓的作用。
5、密封可靠，特別是新型彎曲形閥嘴，進一步增加密封性，減少滲漏量或無滲漏。
6、工作時通過內外壓力差來自然地實現開啟與閉合，是強腐蝕性介質及電站脫硫。
立式襯氟止回閥主要零件材料及標準:
|
零件名稱
|
材 料
|
技術規范
|
|
上下閥體
|
鑄鐵、鑄鋼、不銹鋼、內襯F46 、F3
|
設計標準
|
GB12224
|
|
閥瓣
|
鑄鋼、不銹鋼、襯F46 、F3
|
結構長度
|
GB12221
|
|
墊圈
|
F4
|
法蘭標準
|
JB/T79-78
|
|
公稱通徑
|
PN0.6(MPa)主要外形尺寸和連接尺寸
|
參考值
|
重量
|
|
DN
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Φd
|
Do
|
H
|
㎏
|
|
25
|
152
|
100
|
75
|
60
|
3
|
14
|
4-Φ12
|
130
|
76
|
6
|
|
32
|
152
|
120
|
90
|
70
|
3
|
16
|
4-Φ14
|
140
|
76
|
8
|
|
40
|
178
|
130
|
100
|
80
|
3
|
16
|
4-Φ14
|
160
|
89
|
10
|
|
50
|
178
|
140
|
110
|
90
|
3
|
16
|
4-Φ14
|
170
|
89
|
14
|
|
65
|
190
|
160
|
130
|
110
|
3.5
|
18
|
4-Φ14
|
200
|
95
|
18
|
|
80
|
203
|
185
|
150
|
125
|
3.5
|
18
|
4-Φ18
|
220
|
101
|
21
|
|
100
|
267
|
205
|
170
|
145
|
4
|
20
|
4-Φ18
|
240
|
133
|
40
|
|
125
|
305
|
235
|
200
|
175
|
4
|
20
|
8-Φ18
|
280
|
152
|
70
|
|
150
|
394
|
260
|
225
|
200
|
4
|
20
|
8-Φ18
|
315
|
197
|
90
|
|
公稱通徑
|
PN1.0(MPa)主要外形尺寸和連接尺寸
|
參考值
|
重量
|
|
DN
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Φd
|
Do
|
H
|
㎏
|
|
25
|
152
|
115
|
85
|
65
|
3
|
16
|
4-Φ14
|
130
|
76
|
7
|
|
32
|
152
|
135
|
100
|
70
|
3
|
18
|
4-Φ18
|
140
|
76
|
9
|
|
40
|
178
|
145
|
110
|
85
|
3
|
18
|
4-Φ18
|
160
|
89
|
12
|
|
50
|
178
|
160
|
125
|
100
|
3
|
18
|
4-Φ18
|
170
|
89
|
15
|
|
65
|
190
|
180
|
145
|
120
|
3.5
|
20
|
4-Φ18
|
200
|
95
|
20
|
|
80
|
203
|
195
|
160
|
135
|
3.5
|
20
|
4-Φ18
|
220
|
101
|
24
|
|
100
|
267
|
215
|
180
|
155
|
4
|
22
|
8-Φ18
|
240
|
133
|
44
|
|
125
|
305
|
245
|
210
|
185
|
4
|
24
|
8-Φ18
|
280
|
152
|
75
|
|
150
|
394
|
280
|
240
|
210
|
4
|
24
|
8-Φ23
|
315
|
197
|
95
|
|
