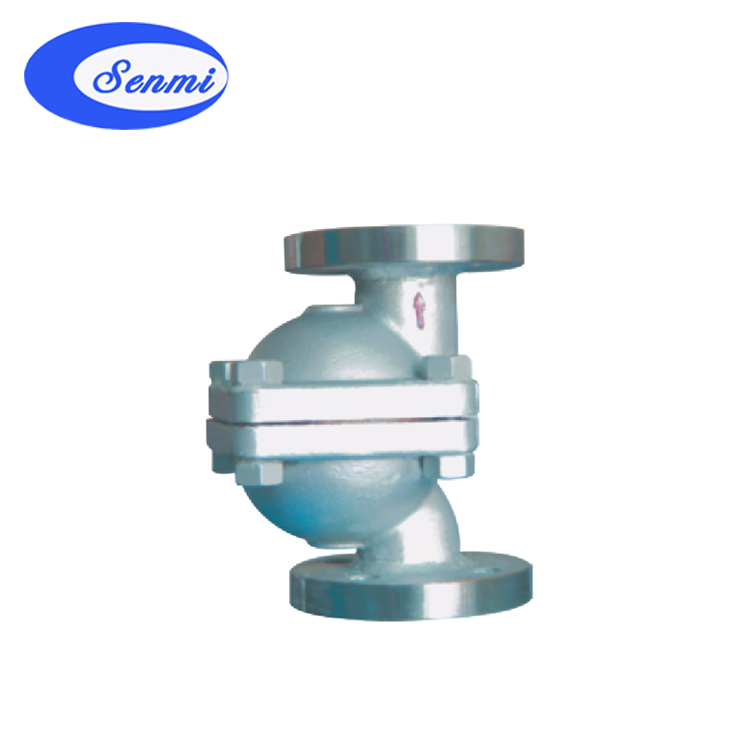

立式浮球式蒸汽疏水閥工作原理
立式自由浮球式蒸汽疏水閥的結構簡單，內部只有一個精細研磨的不銹鋼空心浮球，既是浮子又是啟閉件，無易損零件，使用壽命很長。裝置剛起動時，管道內出現空氣和低溫冷凝水，雙金屬自動排空氣元件把浮球推離閥座，閥門打開，排除不凝結氣體，低溫冷凝水流進疏水閥，浮球上升，凝結水迅速排放。裝置很快提升溫度，管道內溫度上升到飽和溫度之前，雙金屬自動排空氣元件感溫變型伸直；蒸汽疏水閥進入正常運行狀況，浮球隨液位升降調節閥孔流量；當凝結水停止進入時，浮球隨介質流向逼近閥座，關閉閥門。立式自由浮球式蒸汽疏水閥的閥座總處于液位以下，形成水封，無蒸汽泄漏。
立式浮球式蒸汽疏水閥結構尺寸
|
型 號
|
通徑
( mm )
|
連接方式
|
外形尺寸
|
重 量
kg
|
|
H
|
L
|
|
CS11H-16-ⅠL
CS11H-16C-ⅠL
|
15
|
螺紋
|
120
|
84 |
2.2 |
|
20
|
120
|
84 |
2.2 |
|
25
|
120
|
84 |
2.2 |
|
CS41H-16-ⅠL
CS41H-16C-ⅠL
|
15
|
法蘭
|
150
|
84 |
4.5
|
|
20
|
150
|
84 |
4.5
|
|
25
|
150
|
84 |
4.5
|
|
CS11H-16-ⅡL
CS11H-16C-ⅡL
|
15
|
螺紋
|
160
|
170 |
5.4
|
|
20
|
160
|
170 |
5.4
|
|
25
|
160
|
170 |
5.4
|
|
CS41H-16-ⅡL
CS41H-16C-ⅡL
|
15
|
法蘭
|
210
|
195 |
6.7
|
|
20
|
210
|
195 |
6.7
|
|
25
|
210
|
195 |
6.7
|
|
