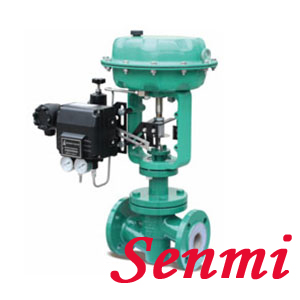

EX防爆氣動調節閥系列產品有標準型、調節切斷型、波紋管密封型、夾套保溫型、低溫型、高溫型等多個品種。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20～200。適用流體溫度由-200℃～+560℃范圍內多種檔次。泄漏量標準有Ⅳ級或Ⅵ級。流量特性有線性或等百分比。用戶可根據具體工況進行選擇。
SENMI閥門產品可與ZMAP、ZMBP、ZJHP、ZHAP、ZHBP、VP型等單座調節閥等效。
防爆氣動調節閥特點
1．頂導向，低進高出，流路簡單．阻力小，閥容量大。
2．可調范圍大，固有可調比50，流量特性有直線和等百分比。
3．執行機構采用多彈簧結構，高度和重量均減少30%。
4．ZXP標準型金屬閥芯適用于多種工作場合，達到Ⅳ級泄漏標準，ZXPQ型軟密封結構閥芯達Ⅵ級泄漏標準。
ZXP-□□W型波紋管密封型調節閥，對移動的閥桿形成完全密封，堵絕流體外漏。
ZXPJ型調節閥帶有保溫夾套用于流體冷卻后易結晶，凝固造成堵塞的場合。
ZXP-□□D低溫型在低溫和深冷場合使用。
ZXP-□□G高溫型(450～560℃)
ZXP-□□S散熱型(-60"～450℃)
主要零件材料
閥體、閥蓋：HT200，ZG230-450；ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti；司太萊合金堆焊
填料：增強聚四氟乙烯
波紋管：1Cr18Ni9Ti
墊片：橡膠石棉板1Cr18Ni9Ti 石墨纏繞墊片
膜蓋：Q235
波紋膜片：丁腈橡膠夾增強滌綸物
彈簧：60Si2Mn 50CrVA
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr13、1Cr18Ni9Ti
規格與技術參數
|
公稱通徑 DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
閥座直徑 dn(mm)
|
10
|
12
|
15
|
20
|
|
額定流量
系數(KV)
|
直線
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
|
等百分比
|
1.6
|
2.5
|
4.0
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
額定行程 L
|
16
|
25
|
40
|
60
|
|
膜片有效面積 Ae(cm2)
|
280
|
400
|
600
|
1000
|
|
公稱壓力 PN（MPa）
|
1.6，4.0，6.4
|
|
固有流量特性
|
直線、等百分比
|
|
固有可調比(R)
|
50
|
|
信號范圍 Pr(KPa)
|
20～100、40～200、20～60、60～100、80～240
|
|
氣源壓力
|
0.14～0.4
|
|
允許泄漏量
|
硬閥芯：Ⅳ級(10-4×Kv) 軟閥芯：Ⅵ級GB/T4213-92
|
|
工作
溫度
t(℃)
|
常溫型
|
-20～200、-40～250、-60～250
|
|
散熱型
|
-40～350、-60～450
|
|
高溫型
|
450～560
|
|
低溫型
|
-60～-100、-100～200、-200～-250
|
|
調節切斷型
|
-40～150(閥芯夾PTFE) -60～100(閥芯夾增強PTFE)
|
本產品的性能指標貫徹GB/T4213-92標準
EX氣動比例調節閥基本結構
閥體及上閥蓋型式
防爆氣動調節閥允許用介質壓力和工作溫度關系
|
閥體材料
|
公稱壓力
MPa
|
介質工作溫度℃
|
|
＜ 120
|
＜ 200
|
＜ 250
|
＜ 300
|
＜ 350
|
＜ 400
|
＜ 425
|
＜ 450
|
|
最大工作壓力MPa
|
|
HT200
|
1.6
|
1.6
|
1.5
|
|
|
|
|
|
|
|
ZG230-450
|
4.0
|
|
4.0
|
3.7
|
3.3
|
3.0
|
2.8
|
2.3
|
1.8
|
|
6.4
|
|
6.4
|
5.9
|
5.2
|
4.7
|
4.1
|
3.7
|
2.9
|
|
ZG1Cr18Ni9Ti
|
4.0
|
|
|
|
|
4.0
|
3.0
|
2.7
|
2.4
|
|
6.4
|
|
|
|
|
6.4
|
4.4
|
4.2
|
4.0
|
防爆氣動調節閥允許壓差（氣開式） 單位：MPa
|
膜片有效面積 Ae(cm2)
|
280
|
400
|
600
|
1000
|
|
信號范圍 Pr(KPa)
|
20-100
|
40-200
|
20-100
|
40-200
|
20-100
|
40-200
|
20-100
|
40-200
|
|
氣源壓力 Ps(MPa)
|
0.14
|
0.25
|
0.14
|
0.25
|
0.14
|
0.25
|
0.14
|
0.25
|
|
需配附件
|
-
|
P
|
-
|
P
|
-
|
P
|
-
|
P
|
|
公
稱
通
徑
DN
(mm)
及
閥
座
直
徑
dn
(mm)
|
20
|
10
|
5.35
|
6.40
|
|
|
|
|
|
|
|
12
|
3.72
|
6.40
|
|
|
|
|
|
|
|
15
|
2.38
|
5.55
|
|
|
|
|
|
|
|
20
|
1.34
|
3.12
|
|
|
|
|
|
|
|
25
|
25
|
0.86
|
2.00
|
|
|
|
|
|
|
|
32
|
32
|
|
|
0.75
|
1.74
|
|
|
|
|
|
40
|
25
|
|
|
1.22
|
2.85
|
|
|
|
|
|
32
|
|
|
0.75
|
1.74
|
|
|
|
|
|
40
|
|
|
0.48
|
1.11
|
|
|
|
|
|
50
|
32
|
|
|
0.75
|
1.74
|
|
|
|
|
|
40
|
|
|
0.48
|
1.11
|
|
|
|
|
|
50
|
|
|
0.31
|
0.71
|
|
|
|
|
|
65
|
65
|
|
|
|
|
0.27
|
0.63
|
|
|
|
80
|
50
|
|
|
|
|
0.46
|
1.07
|
|
|
|
65
|
|
|
|
|
0.27
|
0.63
|
|
|
|
80
|
|
|
|
|
0.18
|
0.42
|
|
|
|
100
|
65
|
|
|
|
|
0.27
|
0.63
|
|
|
|
80
|
|
|
|
|
0.18
|
0.42
|
|
|
|
100
|
|
|
|
|
0.11
|
0.23
|
|
|
|
125
|
125
|
|
|
|
|
|
|
0.12
|
0.28
|
|
150
|
100
|
|
|
|
|
|
|
0.19
|
0.44
|
|
125
|
|
|
|
|
|
|
0.12
|
0.26
|
|
150
|
|
|
|
|
|
|
0.09
|
0.20
|
|
200
|
125
|
|
|
|
|
|
|
0.12
|
0.28
|
|
150
|
|
|
|
|
|
|
0.09
|
0.20
|
|
200
|
|
|
|
|
|
|
0.05
|
0.11
|
1. P：閥門定位器
2. 對于ZXPW型單座波紋管密封調節閥，最大允許壓差為 1.0MPa，表中數據若數值小于1.0MPa 則不變， 若數值大于1.0MPa，則取值1.0MPa。
3. 允許壓差僅僅指按標準執行機構配置的數值，可根據具體工況條件另配執行機構來滿足使用要求。
防爆氣動調節閥允許壓差（氣關式） 單位：MPa
|
膜片有效面積
Ae(cm2)
|
280
|
400
|
600
|
1000
|
|
信號范圍 Pr(KPa)
|
20-100
|
20-100
|
40-200
|
20-100
|
20-100
|
40-200
|
20-100
|
20-100
|
40-200
|
20-100
|
20-100
|
40-200
|
|
氣源壓力 Ps(MPa)
|
0.14
|
0.14
|
0.25
|
0.14
|
0.14
|
0.25
|
0.14
|
0.14
|
0.25
|
0.14
|
0.14
|
0.25
|
|
需配附件
|
-
|
P
|
P
|
-
|
P
|
P
|
-
|
P
|
P
|
-
|
P
|
P
|
|
公
稱
通
徑
DN
(mm)
及
閥
座
直
徑
dn
(mm)
|
20
|
10
|
5.35
|
6.40
|
6.40
|
|
|
|
|
|
|
|
|
|
|
12
|
3.72
|
6.40
|
6.40
|
|
|
|
|
|
|
|
|
|
|
15
|
2.33
|
5.55
|
6.40
|
|
|
|
|
|
|
|
|
|
|
20
|
1.34
|
3.12
|
4.01
|
|
|
|
|
|
|
|
|
|
|
25
|
25
|
0.86
|
2.00
|
2.57
|
|
|
|
|
|
|
|
|
|
|
32
|
32
|
|
|
|
0.75
|
1.74
|
2.24
|
|
|
|
|
|
|
|
40
|
25
|
|
|
|
1.22
|
2.85
|
3.67
|
|
|
|
|
|
|
|
32
|
|
|
|
0.75
|
1.74
|
2.24
|
|
|
|
|
|
|
|
40
|
|
|
|
0.48
|
1.11
|
1.48
|
|
|
|
|
|
|
|
50
|
32
|
|
|
|
0.75
|
1.74
|
2.24
|
|
|
|
|
|
|
|
40
|
|
|
|
0.48
|
1.11
|
1.48
|
|
|
|
|
|
|
|
50
|
|
|
|
0.31
|
0.71
|
0.91
|
|
|
|
|
|
|
|
65
|
65
|
|
|
|
|
|
|
0.27
|
0.63
|
0.81
|
|
|
|
|
80
|
50
|
|
|
|
|
|
|
0.46
|
1.07
|
1.38
|
|
|
|
|
65
|
|
|
|
|
|
|
0.27
|
0.63
|
0.81
|
|
|
|
|
80
|
|
|
|
|
|
|
0.18
|
0.42
|
0.52
|
|
|
|
|
100
|
65
|
|
|
|
|
|
|
0.27
|
0.63
|
0.81
|
|
|
|
|
80
|
|
|
|
|
|
|
0.18
|
0.42
|
0.52
|
|
|
|
|
100
|
|
|
|
|
|
|
0.11
|
0.26
|
0.34
|
|
|
|
|
125
|
125
|
|
|
|
|
|
|
|
|
|
0.12
|
0.29
|
0.37
|
|
150
|
100
|
|
|
|
|
|
|
|
|
|
0.19
|
0.44
|
0.57
|
|
125
|
|
|
|
|
|
|
|
|
|
0.12
|
0.29
|
0.37
|
|
150
|
|
|
|
|
|
|
|
|
|
0.09
|
0.20
|
0.25
|
|
200
|
125
|
|
|
|
|
|
|
|
|
|
0.12
|
0.29
|
0.37
|
|
150
|
|
|
|
|
|
|
|
|
|
0.09
|
0.20
|
0.25
|
|
200
|
|
|
|
|
|
|
|
|
|
0.05
|
0.11
|
0.14
|
1. P：閥門定位器
2. 對于ZXPW型單座波紋管密封調節閥，最大允許壓差為1.0MPa，表中數據若數值小于1.0MPa則不變， 若數值大于1.0MPa，則取值1.0Mpa
3. 允許壓差僅僅指按標準執行機構配置的數值，可根據具體工況條件另配執行機構來滿足使用要求。
防爆氣動調節閥外形尺寸及重量
標準型、散熱型、高溫型外形尺寸表 單位：mm
|
公稱通徑
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
φA
|
282
|
282
|
308
|
308
|
308
|
394
|
394
|
394
|
498
|
498
|
498
|
|
L
|
PN16、40
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
PN64
|
230
|
230
|
260
|
260
|
300
|
340
|
380
|
430
|
500
|
550
|
650
|
|
H1
|
PN16
|
53
|
58
|
70
|
75
|
83
|
93
|
100
|
110
|
125
|
143
|
170
|
|
PN40
|
53
|
58
|
70
|
75
|
83
|
93
|
100
|
118
|
135
|
150
|
188
|
|
PN64
|
65
|
70
|
78
|
85
|
90
|
103
|
108
|
125
|
148
|
173
|
208
|
|
H
|
標
準
型
|
PN16
|
400
|
400
|
440
|
450
|
460
|
570
|
570
|
570
|
750
|
830
|
950
|
|
PN40
|
400
|
400
|
440
|
450
|
460
|
570
|
570
|
570
|
750
|
830
|
950
|
|
PN64
|
400
|
400
|
450
|
450
|
460
|
570
|
570
|
570
|
815
|
850
|
1000
|
|
散熱、高溫型
|
500
|
500
|
550
|
550
|
560
|
700
|
700
|
700
|
950
|
1090
|
1150
|
|
|
1. 帶手輪機構閥高度應 H 增加 152(DN20-50)、182(DN65-100)、253(DN125-200)。
2. 夾套保溫型H1應增加15%。
EX氣動調節閥低溫型外形尺寸表 單位：mm
|
公稱通徑
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
φA
|
282
|
282
|
308
|
308
|
308
|
394
|
394
|
394
|
498
|
498
|
498
|
|
L
|
PN16,PN40
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
PN64
|
230
|
230
|
260
|
260
|
300
|
340
|
380
|
430
|
500
|
550
|
650
|
|
H1
|
PN16,PN40
|
52.5
|
57.5
|
70
|
75
|
82.5
|
92.5
|
100
|
117.5
|
135
|
150
|
187.5
|
|
PN64
|
65
|
70
|
77.5
|
85
|
90
|
102.5
|
107.5
|
125
|
147.5
|
172.5
|
207.5
|
|
H2
|
-60～-100℃
|
500
|
500
|
500
|
500
|
500
|
600
|
600
|
600
|
700
|
700
|
700
|
|
-100～-200℃
|
700
|
700
|
700
|
700
|
700
|
800
|
800
|
800
|
900
|
900
|
900
|
|
-200～-250℃
|
900
|
900
|
900
|
900
|
900
|
1000
|
1000
|
1000
|
1100
|
1100
|
1100
|
|
H
|
-60～
-100℃
|
PN16,40
|
810
|
810
|
832
|
832
|
832
|
1026
|
1026
|
1026
|
1200
|
1198
|
1198
|
|
PN64
|
810
|
810
|
832
|
832
|
832
|
1026
|
1026
|
1026
|
1200
|
1198
|
1198
|
|
-100～
-200℃
|
PN16,40
|
1010
|
1010
|
1032
|
1032
|
1032
|
1226
|
1226
|
1226
|
1400
|
1398
|
1398
|
|
PN64
|
1010
|
1010
|
1032
|
1032
|
1032
|
1226
|
1226
|
1226
|
1400
|
1398
|
1398
|
|
-200～
-250℃
|
PN16,40
|
1210
|
1210
|
1232
|
1232
|
1232
|
1426
|
1426
|
1426
|
1600
|
1598
|
1598
|
|
PN64
|
1210
|
1210
|
1232
|
1232
|
1232
|
1426
|
1426
|
1426
|
1600
|
1598
|
1598
|
|
φD3
|
260
|
260
|
285
|
305
|
340
|
370
|
405
|
460
|
525
|
590
|
700
|
|
φD4
|
290
|
290
|
315
|
335
|
370
|
400
|
435
|
490
|
555
|
630
|
740
|
|
螺栓孔n(個)d(直徑)
|
8-14
|
8-14
|
8-14
|
8-16
|
8-16
|
10-16
|
10-16
|
12-18
|
14-18
|
16-18
|
18-18
|
|
|
帶頂裝手輪機構閥高度H應增加152(DN20～50)、182(DN65～100)、253(DN125～200)
EX氣動調節閥波紋管密封型外形尺寸表 單位：mm
|
公稱通徑
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
φA
|
282
|
308
|
394
|
498
|
|
L
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
H1
|
53
|
58
|
70
|
75
|
83
|
93
|
100
|
110
|
125
|
143
|
170
|
|
H標準型
|
440
|
440
|
490
|
500
|
500
|
610
|
610
|
610
|
730
|
730
|
850
|
EX氣動調節閥重量表 單位：Kg
|
公稱通徑
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
標準型
|
PN16
|
16
|
17
|
19
|
20
|
23
|
35
|
48
|
56
|
64
|
70
|
90
|
|
PN40
|
16
|
17
|
19
|
20
|
23
|
35
|
48
|
59
|
67
|
74
|
95
|
|
PN64
|
20
|
21
|
25
|
29
|
33
|
44
|
71
|
90
|
100
|
115
|
145
|
|
散熱高溫型
|
17
|
18
|
20
|
21
|
24
|
36
|
51
|
59
|
67
|
74
|
95
|
|
波紋管密封型
|
20
|
21
|
25
|
29
|
32
|
48
|
71
|
90
|
102
|
115
|
145
|
|
低溫型
|
20
|
21
|
23
|
25
|
27
|
42
|
58
|
68
|
77
|
84
|
108
|
本表中散熱、高溫型閥的重量以PN16為依據，低溫型以PN40為依據。
連接尺寸及標準
1.法蘭標準：鑄鐵法蘭按GB4216.5-84（或JB78-59）；鑄鋼法蘭按GB9113-88（PN16、25、40）和JB/T79.2-94、JB79-59（PN64）
2.法蘭密封面型式：PN16為凸面法蘭、PN25 為凸面法蘭；PN40、PN64為凹凸面法蘭，閥體為凹面法蘭。
3.法蘭端面距按GB12221-89
4.執行機構信號接口：內螺紋 M16×1.5
5.閥體法蘭及法蘭端面距離可以按用戶指定的標準制造，如：ANSI，JIS，JPI等標準。
|
