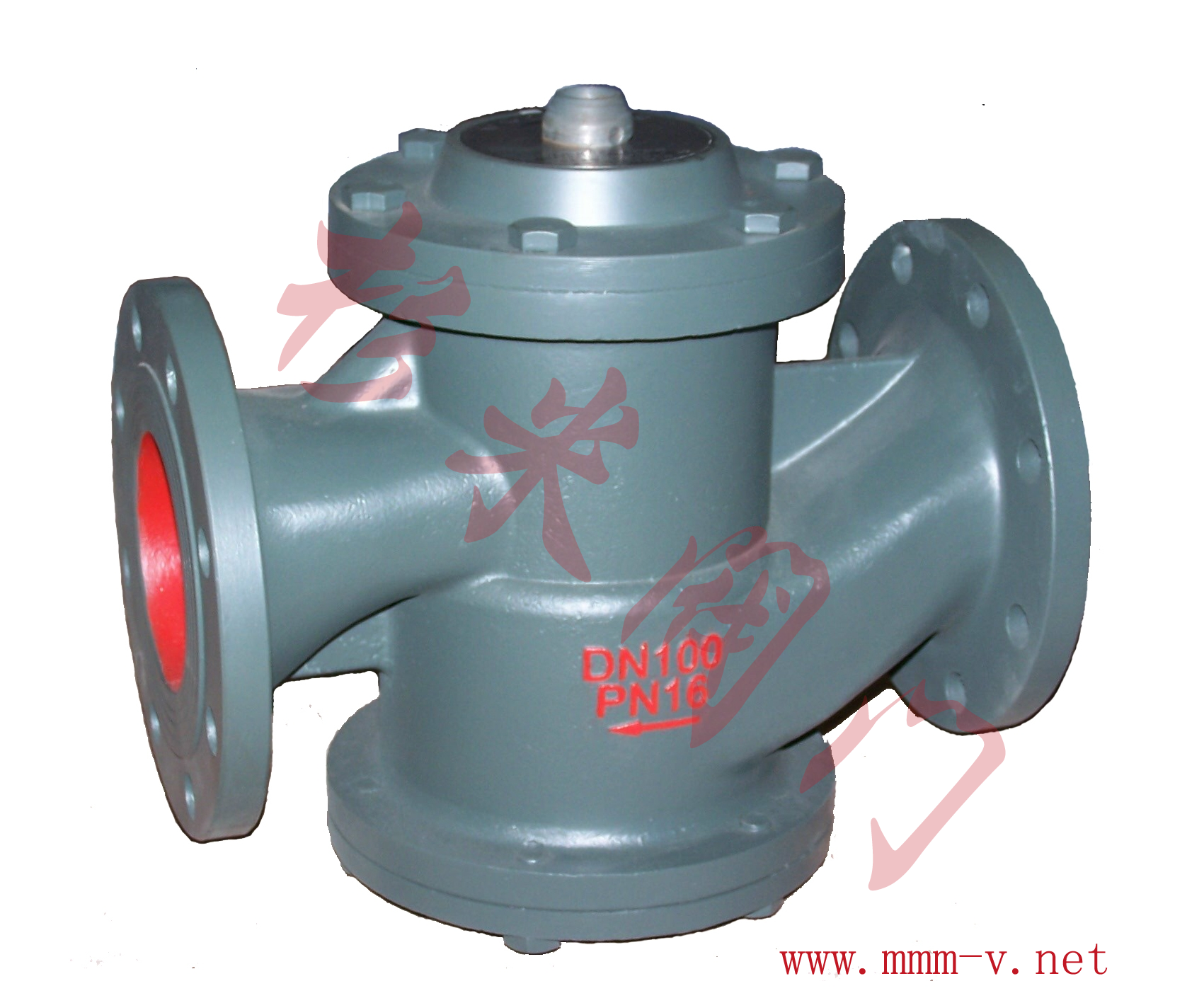

SEMZLF自力式流量調節閥的外形與結構與自力式壓差控制閥相似，不同的是自力式壓差控制閥是外連接取壓方式，自力式流量調節閥是內連接取壓方式。
對于一般閥門而言，當閥芯開度一定時，通過閥門的流量隨著壓差的大小變化。而自力式流量控制閥在壓差變化時，能夠自動調節開度以限制閥門流量的增加或減小，從而起到恒定流量的作用。
SEMZLF自力式流量調節閥在出廠前根據管路的流量預先設定好，而不必到現場調試。設定好的自力式流量控制閥，安裝到系統上時，只要自力式流量調節閥兩端的壓差值在工作壓差范圍內，通過閥門的流量就是預先設定好的流量。自力式流量控制閥帶有流量設定裝置，通過調節這個裝置，可改變閥門的流量設定值。
自力式流量調節閥 適用場合
1.定流量運行的設備
冷凍機、換熱器和冷卻塔等設備，如需要定流量運行時，應安裝自力式流量調節閥。
2.定流量環路入口
在未安裝溫度調節閥或用戶不能自主調節的定流量環路的入口處，安裝自力式流量調節閥可使環路按照閥門的設定流量運行。
3.定流量管路上
某處管路需要定流量控制時，應安裝自力式流量調節閥。例如，風機盤管前有電動三通閥，當空調水不經過風機盤管時，就會(huì )有過多的流量從阻力小的旁通管近環路返回。在圖1中的位置安裝自力式流量調節閥，可避免發生這種問題。
自力式流量調節閥 安裝使用
1.安裝位置和方向
（1）自力式流量調節閥安裝在回水管上。如系統壓力過高，為保護末端設備的安全，自力式流量控制閥宜安裝在供水管上。
（2）SENMI自力式流量調節閥可水平安裝，也可垂直安裝。
2.流量設定方法
自力式流量調節閥有一個設定流量的刻度盤。閥門出廠前，可預先按照設計流量值設定好流量。也可在安裝到系統上后，在現場把刻度盤數字調整到設計流量值。
3.注意事項
（1）自力式流量控制閥不具備截止功能，根據需要，應另設截止閥。
（2）自力式流量調節閥有一個工作壓差范圍，選擇閥門時應注意保證閥門兩端的壓差在工作壓差范圍內。
（3）用變頻方式調節水泵流量，或通過改變水泵運行臺數調節流量的系統（量調節系統），循環水流量不是恒定的，不宜在管路上安裝自力式流量控制閥（定流量閥）。
SENMI自力式流量調節閥 技術特點
1.技術指標
（1）公稱壓力：1.6MPa。
（2）介質允許溫度范圍：3—130℃。
（3）工作壓差范圍：20—500kPa。
（4）流量控制精度±5%。
2.性能特點.
（1）自力式流量調節閥的流量可在出廠前預先設定好，也可在安裝到系統上后再設定。
（2）預先設定好的閥門安裝到系統上時，只要在工作壓差范圍內，無論壓差大小或壓差波動，閥門的設定流量不變。
（3）分支管路之間流量改變時互相不干擾。
SENMI自力式流量調節閥 性能參數和安裝尺寸
（1）自力式流量控制閥的規格尺寸與自力式壓差控制閥相同，見下表，表中閥體長度為閥門兩端法蘭端面距離尺寸。閥體高度H1為閥門軸線以上垂直高度尺寸，H2為閥門軸線以下垂直高度尺寸。
（2）圖16為自力式流量調節閥選型圖，圖中加粗線段為每種規格閥門的恒定流量范圍。閥門選型時，在圖中找出覆蓋設計流量的恒定流量范圍，再對應找出合適的閥門規格。
（3）SENMII閥門建議盡量按等管徑原則選型，如果等管徑選型使設計流量接近閥門恒定流量范圍下限時，可考慮縮徑選型。
|
