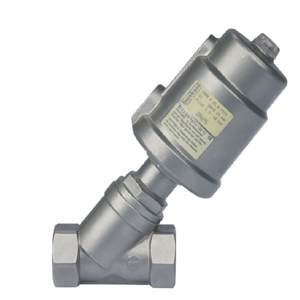

SENMI氣動角座閥以304/316不銹鋼為主要制造材質，廣泛用于啤酒，紡織印染和漂白，制藥及醫療設備，食品加工，橡膠機械，有機和無機化工，清洗消毒高溫滅菌，水處理等行業，適用于介質為水，液體，中性氣體，水蒸汽，輕微腐蝕性氣體及液體，與電磁閥及其他閥門相比，具有投資經濟，使用安全，免維護，壽命長的特點。

與傳統角座閥相比，SENMI氣動角座閥具有以下新特點：
1、可視位置指示：可接限位開關或緊急手動裝置。
2、容易安裝：氣動頭可旋轉360 o。可方便地安裝一到二個限位開關。
3、先進的氣動控制器：加厚工程塑料外殼，安全可靠。低磨損的活塞結構，容量大而低耗氣量。內部元件自潤滑，免維護
4、具有多種控制方式：常開、常閉、雙動。
5、要求更小的氣動執行器：流體從閥桿上方流入時，可選更小的控制頭。
6、容易連接：MAMUR標準連接，嵌入式金屬接頭。
7、長壽命導桿：閥桿契形聚四氟乙烯（PTEE）密封，避免贓物導入。自潤滑，免維護。閥桿經特別處理以確保最佳固定，并能自動校正位置。
8、無水錘作用，流體從閥桿下方流入時，水錘（水沖擊力）被吸收。
9、先進的閥體機構：流量比普通角座大30%，體積更小，流體流態更優。不銹鋼316閥體，特氟隆密封，耐高溫，耐腐蝕。SENMI氣動角座閥壽命高達七百萬次。
SENMI氣動角座閥選項參數
氣缸材質：不銹鋼/聚酰胺 閥座密封：PTFE（溫度-20℃~+180℃）/F46（-20℃~+220℃）
選配附件：電磁閥/限位開關反饋信號/電氣定位器/空氣過濾減壓閥
技術特性表> Technical characteristics of Table
|
接口G Interface
|
3/8A
|
3/8B
|
1/2B
|
1/2A
|
3/4A
|
3/4B
|
3/4B
|
1
|
1
|
11/4
|
11/2
|
11/2
|
2**
|
2
|
|
通經（mm）Path
|
15
|
15
|
15
|
15
|
20
|
20
|
20
|
25
|
25
|
32
|
40
|
40
|
50
|
50
|
|
KV(m3/h)
|
4.5
|
4.5
|
5.3
|
5.7
|
9.2
|
10.5
|
10.8
|
20
|
20
|
29
|
46
|
46.5
|
59
|
67
|
|
執行器￠Execution
|
40
|
40
|
40
|
50
|
40
|
50
|
63
|
63
|
90
|
90
|
90
|
110
|
90
|
110
|
|
控制氣源
(Mpa)Controls hesource
|
最小The smallest
|
4
|
4
|
4
|
4
|
6
|
4
|
4
|
4
|
4
|
4
|
4
|
4
|
4
|
4
|
|
最大Larges
|
6
|
6
|
6
|
6
|
6
|
6
|
6
|
6
|
6
|
6
|
6
|
6
|
6
|
6
|
|
最大耐壓力（MPa）Max pressure
|
1
|
16
|
16
|
16
|
16
|
8
|
10*/16
|
16
|
11*/16
|
16
|
14*/16
|
16
|
4.4
|
10*/16
|
|
重量（Kg）Weight
|
1
|
1.1
|
1
|
1
|
1.2
|
1.2
|
1.2
|
16
|
3
|
3
|
3.7
|
4
|
|
5.3*/7.6
|
注：*常閉無水錘 **常閉有水錘 A為ARES型 B為ZEUS型

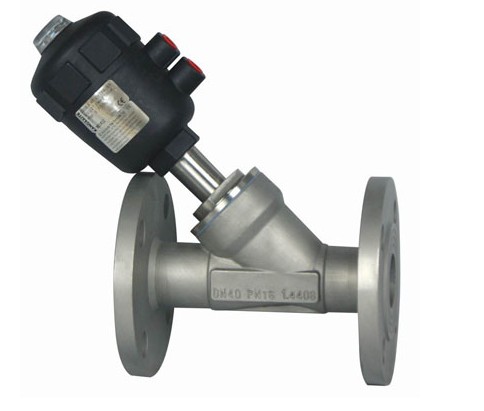

法蘭連接尺寸對照表》Connect size table
|
DN
|
接口G Interface
|
氣控頭Gas Control head
|
A
|
C
|
D
|
D1
|
D2
|
T
|
L
|
|
15
|
1/2〞
|
50
|
190
|
169
|
95
|
65
|
45
|
14
|
108
|
|
20
|
3/4〞
|
50
|
195
|
276
|
105
|
75
|
55
|
14
|
117
|
|
25
|
1〞
|
63
|
210
|
202
|
115
|
85
|
65
|
14
|
127
|
|
32
|
11/4〞
|
63
|
226
|
209
|
135
|
100
|
78
|
16
|
140
|
|
40
|
11/2〞
|
90
|
307
|
294
|
145
|
110
|
85
|
16
|
165
|
|
50
|
2〞
|
90
|
321
|
310
|
160
|
125
|
100
|
16
|
203
|
|
65
|
21/2〞
|
50
|
350
|
355
|
180
|
145
|
120
|
18
|
216
|
SENMI氣動角座閥安裝位置：任意
→在閥體外側所附的箭頭代表介質流動的方向，安裝時請遵循
安裝過程：
連接閥門到管道，確保閥體所附箭頭與流體方一致。
焊接式閥門安裝：焊接時請先將執行器卸離閥體。
螺紋式閥門安裝：可按照用戶要求提前卸離或不需卸離執行器。
SENMI氣動角座閥拆卸：
拆卸前首先確保對閥門的氣壓作用已經解除。
安裝前需要卸下閥體時，避免用力過大，輕卸。
拆卸后，保護好螺紋、密封面及密封墊。
安裝好閥體后，裝執行器部分時，注意別漏裝密封墊。
安裝后，檢測閥體與執行器密封是否完好。確保無泄露，方可使用。
|
