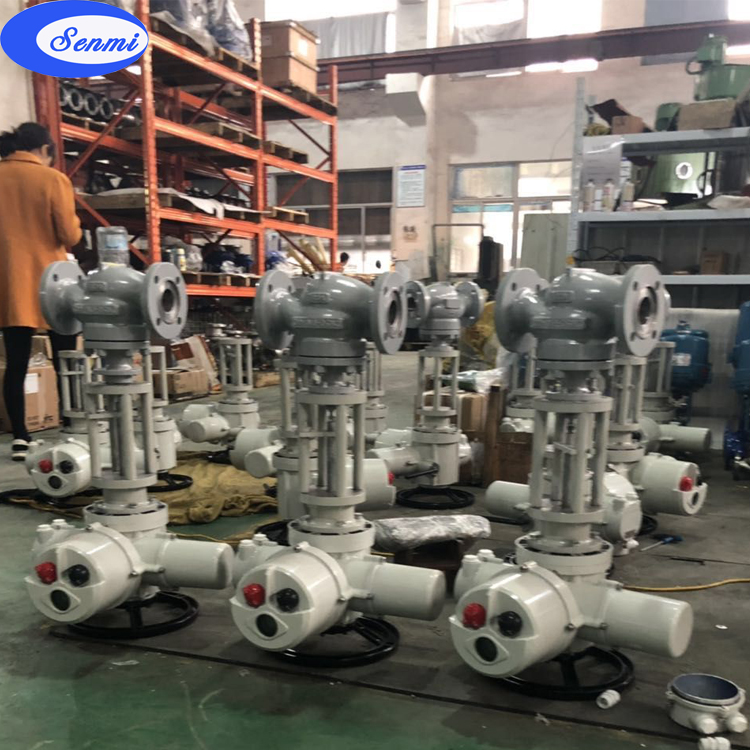

SM系列智能型電動調節閥是一種壓力平衡式電動智能調節閥。配用智能型電動執行機構，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。智能型電動調節閥總體結構緊湊、重量輕、穩定性好、防護等級高。所以電動智能調節閥廣泛應用于大型火電廠、化工廠、水處理和污水處理、天然氣油田、鋼鐵廠等自動控制系統中。
智能電動調節閥主要技術參數
閥體
閥體形式 直通鑄造S型閥體
公稱通徑 DN20～300mm
公稱壓力 PN1.6、2.5、4.0、6.4、10.0、16.0
法蘭標準 GB/T9113、 JB/T79
連接形式 法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以?xún)?
閥蓋形式 標準型-17～+230℃、高溫型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥內件
閥芯形式 單座式、套筒式、籠式
流量特性 線性、等百分比
執行機構
執行器型號 IQ系列、ROM系列
智能電動調節閥主要技術參數 電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
防護等級：相當IP55、隔爆標志：ExdⅡBT4、ExdⅡBT6(特殊訂貨)、手操功能：手柄
環境溫度：-25～+70℃、環境濕度：≤95%

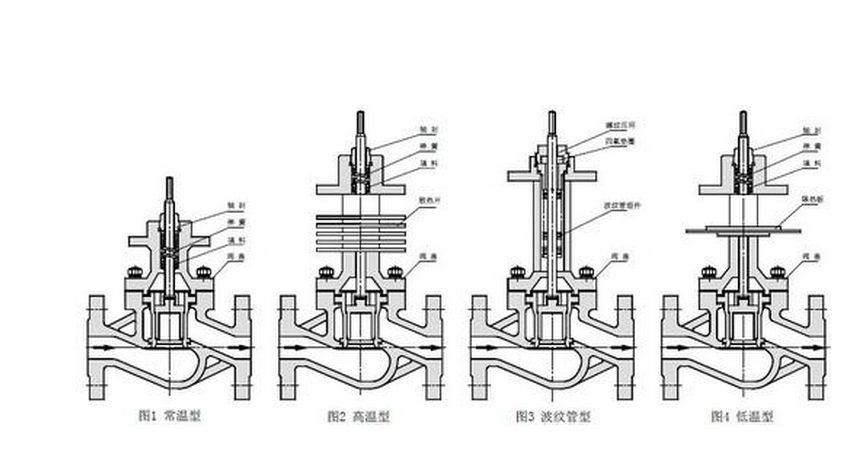

主要內部結構圖
智能電動調節閥主要零件材料
1 閥體 WCB CF8 CF8M CF3M
2 墊片 金屬石墨墊片/聚四氟乙烯(PTFE)
3 閥座、套筒 304 304 316 316L
4 閥芯 304 304 316 316L
5 導向套 304 304 316 316L
6 閥蓋 WCB CF8 CF8M CF3M
7 閥桿 304 304 316 316L
8 填料 PTFE/柔性石墨
9 彈簧 65Mn 304 316 316L
10 螺母 304 304 316 316L
主要性能指標
項目 指標值
基本誤差% 配IQ±1.0； 配ROM±1.0
回差% 配IQ ±1.0； 配ROM±1.0
死區% 1.0
始終點偏差% 電開 始點±1.0 終點±1.0
始點±1.0 終點±1.0
電關 始點 ±1.0
終點 ±1.0
額定行程偏差% ≤1.0
泄露量L/h 0.01%×閥額定容量
可調范圍R 30：1

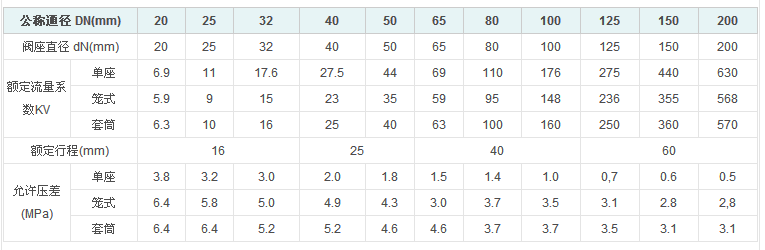

智能電動調節閥額定流量系數Kv、允許壓差
由于該 智能電動調節閥為訂做產品，所有外型結構尺寸需以工程師現場設計為準，如需詳細產品技術資料及連接尺寸，請與SENMI閥門技術部或者銷售部聯系，公司技術人員會(huì )為您提供完整的圖紙及技術資料。 |
